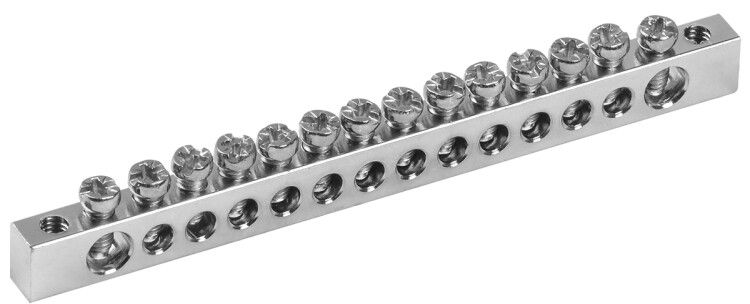

Шина PEN "земля-ноль" 6х9мм 14/2 никелевое покрытие (14групп/креп. кр.) | YNN11-14-100-N IEK

Шина PEN "земля-ноль" 6х9мм 14/2 Ni (14 групп, крепеж по краям) от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Артикул ynn11-14-100-n обеспечивает комбинированное заземление и зануление для 14 цепей, выполнена из латуни с никелевым покрытием для устойчивости к коррозии.

Назначение и область применения

Шина PEN "земля-ноль" 6х9мм 14/2 Ni используется для объединения нулевого рабочего (N) и нулевого защитного (PE) проводников в одном устройстве. Применяется в силовых щитах жилых, общественных и промышленных объектах - например, в этажных щитах, распределительных пунктах, на производствах с высокими требованиями к безопасности. Подходит для систем TN-C-S и TN-S, где требуется единая точка подключения N и PE.

Технические характеристики

• Тип: Шина N PE (комбинированная нулевая и защитная)
• Количество контактных групп: 14
• Номинальный ток: 100 А
• Рабочее напряжение: до 380 В
• Сечение подходящих проводов: до 16 мм2
• Толщина основания: 6 мм
• Материал: латунь с никелевым покрытием
• Срок службы: 15 лет
• Способ монтажа: непосредственная установка на панель или через DIN-рейку

Совместимость и монтаж

Шина PEN "земля-ноль" 6х9мм 14/2 Ni крепится по краям с помощью специальных изоляторов - они позволяют фиксировать её как на 35-мм DIN-рейке, так и прямо на металлическую панель щита. Для надёжного соединения с медными многожильными проводами рекомендуется использовать наконечники-гильзы. Установка требует соблюдения момента затяжки - перетягивать болты нельзя, чтобы не повредить резьбу в латуни. Монтаж можно выполнять как в закрытых, так и в открытых щитах, если есть достаточная степень защиты корпуса.

Безопасность и стандарты

Шина соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для коммутирующих устройств в распределительных системах. Никелевое покрытие снижает риск окисления и увеличивает срок безопасной эксплуатации. Конструкция исключает случайное замыкание между N и PE за счёт изолированных крепёжных элементов.

Преимущества

• Никелевое покрытие предотвращает коррозию даже во влажных и агрессивных средах - например, в подвалах, котельных, на производственных площадках.
• Увеличенная толщина (6 мм) обеспечивает механическую прочность и хорошую теплопроводность при нагрузке 100 А.
• Крепление по краям позволяет легко вывести провода вдоль боковой стенки щита, экономя место внутри.
• Один компонент заменяет две отдельные шины (N и PE), упрощая сборку и снижая количество соединений.

Ограничения применения

• Не применяется в сетях переменного тока выше 380 В - превышение напряжения недопустимо.
• Подходит только для проводов сечением до 16 мм2 - большие сечения не войдут в клеммы.
• Не предназначен для автоматического отключения - не является устройством защиты, только для соединения.
• Запрещён монтаж без изоляционных элементов - прямой контакт с металлическим корпусом щита вызывает замыкание.

Примеры использования

• Этажный распределительный щит в многоэтажном доме - объединение всех квартирных N и PE проводов.
• Щит управления конвейерной линией на заводе - обеспечение совмещённого заземления для оборудования.
• Аварийный осветительный щит в подвале - устойчивость к влаге благодаря никелевому покрытию.
• Система питания серверной - минимизация числа соединений и повышение надёжности контура заземления.

Практические советы

• Перед монтажом проверьте соответствие сечения проводов - используйте гильзы для многожильных проводов, чтобы избежать ослабления контакта.
• При использовании на DIN-рейке убедитесь, что изоляторы плотно зафиксированы - слабый контакт может привести к нагреву.
• Не смешивайте эту шину с одиночными N или PE шинами в одной цепи - это нарушает принцип единой точки заземления.
• При обслуживании щита всегда отключайте питание - хотя шина не коммутирует ток, она находится под потенциалом нуля и может быть опасна при нарушении системы.
• Артикул ynn11-14-100-n совместим с другими изделиями серии IEK - можно использовать одинаковые крепежи и аксессуары.
