Шина PEN "земля-ноль" 6х9мм 20/1 никелевое покрытие (20групп/креп. цен.) | YNN10-20-100-N IEK

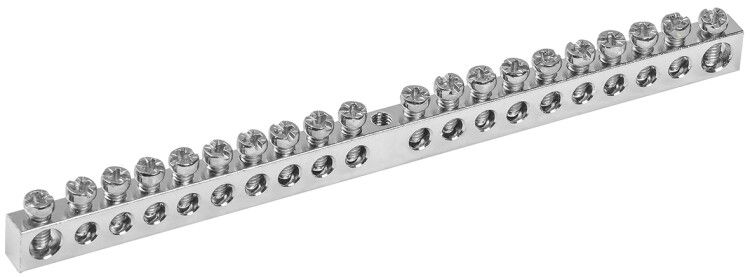

Шина PEN "земля-ноль" 6х9мм 20/1 Ni (артикул ynn10-20-100-n, бренд IEK) предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Никелированная поверхность повышает долговечность в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Шина PEN используется для объединения нулевого рабочего (N) и нулевого защитного (PE) проводников в одном месте - так называемый "PEN-провод". Это необходимо для соблюдения требований ПУЭ при организации систем заземления TN-C-S и TN-S. Применяется в силовых щитах жилых, общественных и промышленных объектах: в этажных щитах, подстанциях, на производствах с высокими требованиями к безопасности.

Технические характеристики

• Тип: Шина N+PE (объединённая нулевая и защитная)
• Номинальный ток: 100 А
• Напряжение: до 380 В
• Количество контактных точек: 20
• Сечение провода: до 16 мм2 (для каждого подключения)
• Габариты: 6 мм (толщина) × 9 мм (высота профиля)
• Покрытие: никелированное - улучшает коррозионную стойкость и снижает окисление контактов
• Материал основы: латунь
• Срок службы: 15 лет при нормальных условиях эксплуатации
• Способ монтажа: прямая фиксация на DIN-рейку или панель щита

Совместимость и монтаж

Шина крепится по центру с помощью одного крепёжного элемента - совместима с DIN-рейкой шириной 35 мм. Для установки требуется только один болт. Подключение выполняется к каждому из 20 контактов. Медные многожильные провода должны быть предварительно обжаты наконечниками-гильзами - это исключает перелом жил и гарантирует надёжный контакт. Установка возможна как на рейку, так и напрямую на металлическую панель щита через отверстия в корпусе шины.

Безопасность и стандарты

Шина соответствует требованиям ГОСТ Р 50030.2 и ПУЭ для устройств распределения электроэнергии. Никелированное покрытие защищает от окисления, снижает риск нагрева на контактах и продлевает срок службы. Обеспечивает безопасное выполнение функций защитного заземления и зануления одновременно.

Преимущества

• Объединяет два важных проводника (N и PE) в одной шине - экономит место в щите
• Никелированное покрытие устойчиво к влаге, химическим воздействиям и коррозии - идеально для сырых помещений (подвалы, насосные, котельные)
• Высокая плотность контактов (20 точек) позволяет подключить сразу несколько линий без дополнительных перемычек
• Латунная основа обеспечивает хорошую электропроводность и механическую прочность
• Стандартный шаг крепления - совместима с большинством типов щитового оборудования IEK и других производителей

Ограничения применения

• Не применяется в сетях выше 380 В - превышение напряжения недопустимо
• Подходит только для проводов сечением до 16 мм2 - большие сечения не войдут в клеммы
• Не предназначен для работы в средах с постоянными температурными колебаниями свыше +60 C или с агрессивными газами (например, сероводородом)
• Запрещается использовать как самостоятельную шину заземления в TT-системе - она лишь объединяет уже существующие N и PE

Примеры использования

• Этажный распределительный щит в многоэтажном доме - подключение нулей и заземлений от квартир
• Щит управления конвейера на пищевом производстве - где важно сохранить целостность защиты от поражения током
• Аварийный освещение и системы пожарной сигнализации - там, где надёжность заземления критична
• Щиты в бассейнах, банях, прачечных - благодаря никелевому покрытию выдерживает высокую влажность

Практические советы

• Перед монтажом проверьте, чтобы все провода имели подходящее сечение - максимум 16 мм2. Большие провода потребуют другой шины.
• Обязательно используйте наконечники-гильзы для многожильных проводов - даже если они кажутся "плотными". Без них контакт будет нестабильным.
• При установке на DIN-рейку убедитесь, что крепёж затянут равномерно - перекос может повредить изоляцию или контакт.
• Не смешивайте эту шину с обычными N-шинами - её назначение именно объединение N и PE. Раздельные шины нужны в системах TN-S.
• Проверяйте соответствие артикула ynn10-20-100-n перед заказом - другие исполнения (например, 8/2 или 14/1) имеют другое расположение креплений.
