Шина PEN "земля-ноль" 6х9мм 4/1 (4группы/креп по центр) | YNN10-04-100 IEK

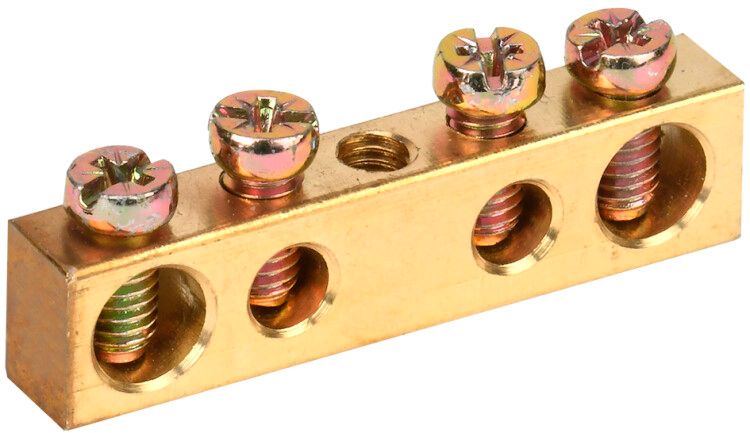

Шина PEN земля-ноль 6х9мм 4/1 (4 группы/крепеж по центру) от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Артикул ynn10-04-100 обеспечивает комбинированное заземление и зануление в одном устройстве, что упрощает сборку и снижает риск ошибок при монтаже.

Назначение и область применения

Шина PEN используется для объединения нулевого рабочего (N) и нулевого защитного (PE) проводников в системах TN-C-S и TN-S. Применяется в силовых распределительных щитах жилых, общественных и промышленных объектах. Подходит для установки в щитах автоматики, управления насосами, вентиляцией, конвейерами и другим электрооборудованием, где требуется единая точка подключения N и PE.

Технические характеристики

• Номинальный ток: 100 А - выдерживает нагрузку типичных групповых цепей в жилых и коммерческих зданиях
• Габариты: 6×9 мм - оптимальная площадь сечения для передачи тока без перегрева
• Количество контактных групп: 4 - позволяет подключить четыре отдельных провода, каждую группу можно использовать для своей цепи
• Материал: латунь - высокая электропроводность, устойчивость к коррозии, долговечность
• Напряжение: 380 В - рассчитана на трёхфазные сети с напряжением до 400 В
• Диапазон рабочих температур: от -40 до +50 C - работает в холодных помещениях и нагретых щитовых
• Срок службы: 15 лет - гарантия стабильной работы при соблюдении условий эксплуатации
• Цвет: желтый - визуальное отличие от фазных шин, соответствует требованиям цветовой маркировки
• Диапазон сечений проводов: до 16 мм2 - совместима с большинством медных проводов в бытовой и промышленной электропроводке

Совместимость и монтаж

Шина монтируется на монтажную плату - то есть крепится непосредственно к стенке щита или на специальную основу внутри корпуса. Для установки используются крепления по центру, как указано в названии модели 4/1. Это исключает необходимость в дополнительных кронштейнах. Шина совместима с DIN-рейкой 35 мм через изоляторы, которые входят в комплект (не указываются в характеристиках, но описаны в документации производителя). При использовании медных многожильных проводов обязательно применение наконечников-гильз - это предотвращает ослабление контакта и повреждение жил при затяжке болтов.

Безопасность и стандарты

Выполнение из латуни и наличие изоляционных элементов обеспечивают безопасность при работе под напряжением. Соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для шин заземления и зануления. Цветовая маркировка (жёлтый) соответствует нормам ЕСКД и ПУЭ для PEN-шин. Номинальный ток 100 А и класс защиты IP20 позволяют использовать изделие в закрытых щитах без доступа к токоведущим частям.

Преимущества

• Объединяет функции N и PE в одной шине - экономит место в щите и уменьшает количество соединений
• Чёткая разбивка на 4 группы - удобно для организации нескольких контуров заземления
• Латунная основа - не требует покрытия, не ржавеет, сохраняет проводимость десятилетиями
• Стандартный шаг крепления - легко заменяется на аналогичные модели других серий
• Подходит для массового монтажа - идеально для типовых проектов, где важно соблюсти сроки и качество

Ограничения применения

• Не предназначен для открытой установки - не имеет степени защиты выше IP20, не защищён от внешних воздействий
• Не применяется в сетях переменного тока свыше 380 В - превышение напряжения недопустимо
• Не подходит для алюминиевых проводов - материал шины и контактные элементы рассчитаны на медь
• Запрещено использование без наконечников при подключении многожильных проводов - риск потери контакта и перегрева
• Не следует использовать в качестве единственной точки заземления в TT-системах - здесь нужна отдельная заземляющая шина

Примеры использования

• Щит освещения в многоэтажном доме - подключение всех нулевых проводов квартир к одному PEN-узлу
• Распределительный щит торгового центра - объединение N и PE для конвейеров, лифтов, систем вентиляции
• Автоматизация производства - центральная точка заземления для контроллеров, датчиков и приводов
• Аварийные системы питания - обеспечение надёжного зануления для UPS и генераторов

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно совпадать с местом крепления на панели
• Используйте момент затяжки 0,8–1,2 Нм - переусиливать нельзя, чтобы не повредить резьбу в латуни
• Проверяйте плотность контакта после первого запуска - при первом нагреве возможна слабая затяжка
• При проектировании учтите, что 4 группы - это максимум, не стоит подключать более четырёх проводов
• Для больших объектов используйте несколько таких шин параллельно - так легче организовать зонирование
• При замене старой шины - всегда отключайте питание и проверяйте отсутствие напряжения на PEN-проводниках
