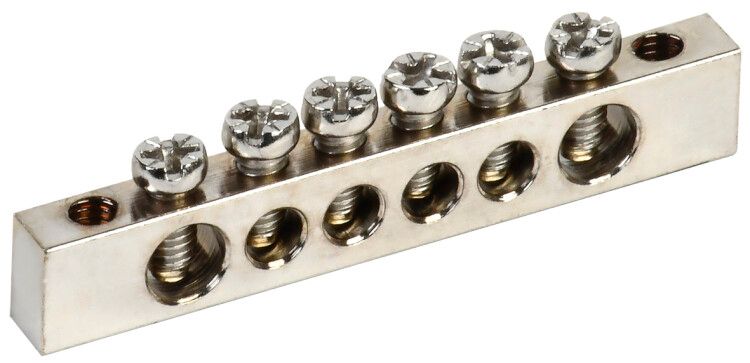

Шина PEN "земля-ноль" 6х9мм 6/2 никелевое покрытие (6групп/креп. кр.) | YNN11-06-100-N IEK

Шина PEN "земля-ноль" 6х9мм 6/2 никелевое покрытие (6 групп/крепление по краям) от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Артикул ynn11-06-100-n обеспечивает шесть точек подключения с креплением по краям, что удобно при компактной сборке щитового оборудования.

Назначение и область применения

Шина PEN используется для объединения нулевого рабочего (N) и нулевого защитного (PE) проводников в одном месте - так называемый "PEN-провод". Это необходимо в системах TN-C-S и TN-C, где N и PE совмещены до точки разделения. Подходит для установки в силовых, осветительных и промышленных щитах, например, на объектах с высокими требованиями к безопасности: жилых домах, торговых центрах, производственных линиях.

Технические характеристики

• Количество полюсов: 6 - позволяет подключить до шести проводников одновременно
• Номинальный ток: 100 А - выдерживает нагрузку до 100 ампер без перегрева
• Размеры: 6×9 мм - толщина шины 6 мм, ширина 9 мм, обеспечивает достаточную теплопроводность и механическую прочность
• Покрытие: никелированное - повышает устойчивость к коррозии и улучшает контактные свойства
• Материал: латунь - оптимальная комбинация проводимости, долговечности и обрабатываемости
• Способ монтажа: прямая установка - фиксируется на DIN-рейку или прямо на панель щита

Совместимость и монтаж

Шина ynn11-06-100-n крепится исключительно по краям - тип исполнения 6/2. Для монтажа используются угловые изоляторы или специальные кронштейны, подходящие для DIN-рейки шириной 35 мм. Установка возможна как на рейку, так и непосредственно на металлическую панель щита. При подключении медных многожильных проводов обязательно используйте наконечники-гильзы: это предотвращает ослабление контакта и перелом жил. Никелевое покрытие снижает риск окисления, особенно в условиях повышенной влажности.

Безопасность и стандарты

Шина соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств сборки и распределения. Никелевое покрытие обеспечивает электроизоляцию поверхности и защищает от гальванической коррозии. Максимальный ток 100 А гарантирует безопасную работу в сетях до 400 В переменного тока. Применение в помещениях с классом защиты IP54 и выше допускается благодаря устойчивости к агрессивной среде.

Преимущества

• Высокая коррозионная стойкость благодаря никелевому покрытию - продлевает срок службы в сырых и химически активных средах
• Удобное крепление по краям - экономит место внутри щита, упрощает доступ к зажимам
• Латунная основа - обеспечивает стабильный электрический контакт и термическую устойчивость
• Чёткая разметка на 6 групп - ускоряет монтаж и минимизирует ошибки при подключении

Ограничения применения

• Не предназначен для работы при температуре выше +70 C - превышение вызывает деформацию и потерю контакта
• Запрещено использовать в качестве основного проводника в системах TN-S после разделения N и PE - применяется только до точки разделения
• Не подходит для подключения алюминиевых проводов - материал шины рассчитан на медь
• Не имеет встроенной защиты от случайного замыкания - требует установки в закрытом щите

Примеры использования

• Главный вводный щит жилого дома - объединение PEN перед разделением на N и PE
• Щит управления насосной станцией - подключение защитных и рабочих нулей от нескольких потребителей
• Промышленный распределительный щит на заводе - сборка нулевых проводов от частотных преобразователей и автоматических выключателей
• Объекты с высокой влажностью: бассейны, холодильные камеры - благодаря никелевому покрытию

Практические советы

• Перед монтажом проверьте соответствие сечения провода и зажима - максимальное сечение для каждого контакта - 25 мм2
• Используйте момент затяжки 0,8–1,2 Нм - переусиливать нельзя, чтобы не повредить резьбу
• При установке на DIN-рейку убедитесь, что крепёжные отверстия точно совпадают с профилем рейки
• После монтажа проверьте все соединения тестером на сопротивление - идеальное значение менее 0,1 Ом
• Для длительной эксплуатации в агрессивной среде периодически осматривайте поверхность шины на наличие следов окисления - даже никелированное покрытие требует контроля
