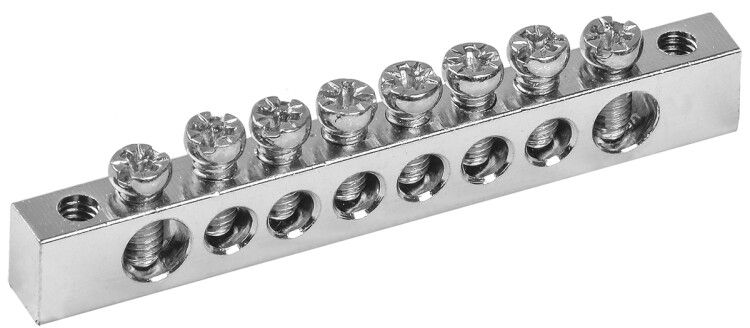

Шина PEN "земля-ноль" 6х9мм 8/2 никелевое покрытие (8групп/креп. кр.) | YNN11-08-100-N IEK

Шина PEN "земля-ноль" 6х9мм 8/2 Ni (8 групп, крепеж по краям) от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Артикул ynn11-08-100-n обеспечивает комбинированное заземление и зануление для до восьми цепей, с прочным никелированным покрытием и фиксацией по краям.

Назначение и область применения

Шина PEN "земля-ноль" 6х9мм 8/2 Ni используется для объединения нулевого рабочего (N) и нулевого защитного (PE) проводников в одном устройстве. Применяется в силовых щитах жилых, промышленных и коммерческих объектов - например, в этажных, вводных или распределительных щитах. Подходит для систем TN-C-S и TN-S, где требуется единая точка соединения N и PE. Удобна там, где важно уменьшить количество отдельных шин и сэкономить место внутри щита.

Технические характеристики

• Номинальный ток: 100 А - выдерживает нагрузку до 100 ампер без перегрева
• Напряжение: 380 В - рассчитана на трёхфазные сети с линейным напряжением до 380 В
• Количество контактов: 8 - позволяет подключить восемь проводников (по одному на каждую группу)
• Сечение провода: до 16 мм2 - совместима с медными проводами сечением до 16 квадратных миллиметров
• Габариты: 6×9 мм - толщина шины 6 мм, ширина 9 мм
• Покрытие: никелированное - повышает коррозионную стойкость и снижает окисление контактов
• Срок службы: 15 лет - гарантирует долговременную работу при соблюдении условий эксплуатации
• Материал: латунь - основа шины выполнена из меди с добавлением цинка для прочности и хорошей проводимости

Совместимость и монтаж

Шина PEN "земля-ноль" 6х9мм 8/2 Ni крепится исключительно по краям - через специальные изоляторы, которые позволяют закрепить её на DIN-рейке шириной 35 мм или прямо на металлическую панель щита. Для монтажа используются комплектные крепления, входящие в состав изделия. Не требует сверления или дополнительных кронштейнов. При подключении медных многожильных проводов обязательно используйте наконечники-гильзы (например, НШВИ или НШВ). Это предотвращает ослабление контакта и перелом жил. Монтаж выполняется при отключенном питании. Затяжка винтов - моментом 0,8–1,2 Нм, чтобы не повредить резьбу.

Безопасность и стандарты

Шина соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для сборочных устройств. Никелированное покрытие защищает от коррозии в условиях повышенной влажности и химической активности. Сертифицирована для работы в помещениях класса IP20 и выше. Не применяется во взрывоопасных зонах без дополнительной защиты корпуса.

Преимущества

• Объединяет N и PE в одной шине - экономит место в щите и упрощает схему
• Никелированное покрытие - меньше окисления, лучше контакт, длительный срок службы
• Фиксация по краям - удобна для установки в узких щитах и на стенках
• Высокая механическая прочность - латунная основа выдерживает частые демонтажи и вибрацию
• Подходит для массового монтажа - совместима с типовой арматурой IEK

Ограничения применения

• Не предназначен для подключения алюминиевых проводов - возможен электрохимический эффект и разрушение контакта
• Не использовать вне закрытых щитов - открытое расположение увеличивает риск повреждения и поражения током
• Запрещён монтаж в местах с постоянным воздействием открытого пламени или температурой выше +60C
• Не заменяет отдельную шину PE в системах TT - здесь N и PE должны быть разделены

Примеры использования

• Этажный распределительный щит в многоэтажном доме - объединение нулей от квартир
• Щит управления насосной станцией - подключение защитных проводников от двигателей
• Производственный щит с несколькими станками - сборка N и PE от автоматических выключателей
• Аварийное освещение - обеспечение единой точки заземления для нескольких светильников

Практические советы

• Перед установкой проверьте соответствие сечения провода - максимум 16 мм2. Более толстый провод не войдёт в зажим
• Убедитесь, что все провода имеют одинаковый цвет: N - голубой, PE - жёлто-зелёный. Это обязательное правило по ПУЭ
• При использовании в сыром помещении (бассейн, подвал) дополнительно герметизируйте места подключения термоусадкой
• Не затягивайте винты слишком сильно - латунь мягче стали, легко деформируется
• Артикул ynn11-08-100-n совместим с другими изделиями серии IEK для щитового оборудования - можно собирать унифицированные системы
