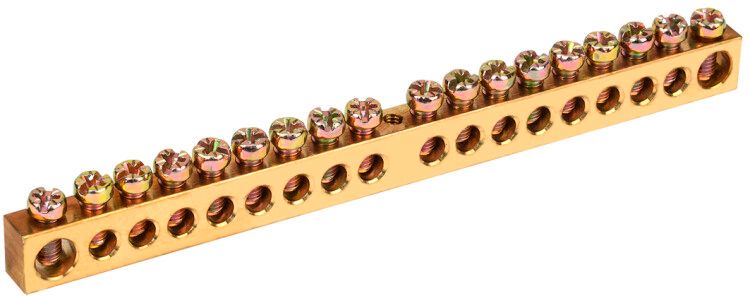

Шина PEN "земля-ноль" 8х12мм 18/1 (18групп/крепеж по центру) IEK YNN20-18-100

Шина PEN земля-ноль 8х12мм 18/1 (18 групп/крепление по центру) от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Артикул ynn20-18-100 обеспечивает компактное решение для систем TN-C-S и TN-S с возможностью одновременного подключения 18 проводов.

Назначение и область применения

Шина PEN используется для объединения нулевого рабочего (N) и нулевого защитного (PE) проводников в электрощитах. Применяется в жилых, коммерческих и промышленных объектах там, где требуется единая точка заземления и нейтрали - например, в этажных щитах, распределительных пунктах, на производствах с высокой плотностью нагрузок.

Технические характеристики

• Размеры: 8×12 мм - толщина и ширина контактной части
• Номинальный ток: 125 А - максимальный допустимый постоянный ток
• Напряжение: 380 В - рассчитана на трёхфазные сети переменного тока
• Количество контактов: 18 - возможность подключения 18 проводов
• Материал: латунь - устойчив к коррозии, хорошая электропроводность
• Диапазон сечений проводов: до 25 мм2 - совместима с медными проводами этого сечения
• Рабочий температурный диапазон: от –40 C до +50 C - работает в холодных и жарких условиях
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации
• Цвет: желтый - визуальное отличие от фазных шин
• Отделка: необработанная - без покрытия, сохраняет механическую прочность

Совместимость и монтаж

Шина монтируется непосредственно на панель щита или через изоляторы на DIN-рейку шириной 35 мм. Крепление выполнено по центру - тип 18/1, что позволяет равномерно распределить усилия при затяжке. Для надёжного соединения с медными многожильными проводами обязательно используйте наконечники-гильзы. Не применяйте алюминиевые провода - материал шины несовместим с ними.

Безопасность и стандарты

Шина соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств сборки. Латунная основа обеспечивает термическую и электрическую стабильность. Отсутствие покрытия снижает риск отслоения, но требует контроля за окислением в агрессивных средах.

Преимущества

• Высокая плотность подключений - 18 точек на одной шине экономят место в щите
• Универсальный способ крепления - подходит как для DIN-рейки, так и для прямой фиксации на металлической панели
• Стандартное сечение 25 мм2 - покрывает большинство бытовых и промышленных потребителей
• Долговечность - срок службы 15 лет при правильном монтаже

Ограничения применения

• Не предназначен для токов выше 125 А - перегрузка вызовет нагрев и повреждение
• Не использовать в помещениях с повышенной влажностью без защиты - необработанная поверхность подвержена коррозии
• Запрещён монтаж без наконечников на многожильных проводах - риск ослабления контакта
• Не совместим с алюминиевыми проводами - различие коэффициентов теплового расширения создаёт риск разрушения соединения

Примеры использования

• Этажный распределительный щит в многоэтажном доме - объединение N и PE от всех квартир
• Щит управления конвейера на заводе - центральная точка заземления для оборудования
• Аварийный освещение и системы безопасности - обеспечение надёжного контура защитного зануления

Практические советы

• Перед монтажом проверьте соответствие сечения провода - максимум 25 мм2, иначе невозможно качественно затянуть болты
• Обязательно используйте гильзы для многожильных проводов - даже если они кажутся “плотными”
• При креплении на DIN-рейку убедитесь, что изоляторы установлены правильно - иначе возникает риск замыкания на корпус
• Проверяйте момент затяжки болтов - переусиливать нельзя, чтобы не деформировать латунь
• При использовании в сыром помещении - дополнительно герметизируйте места входа проводов
