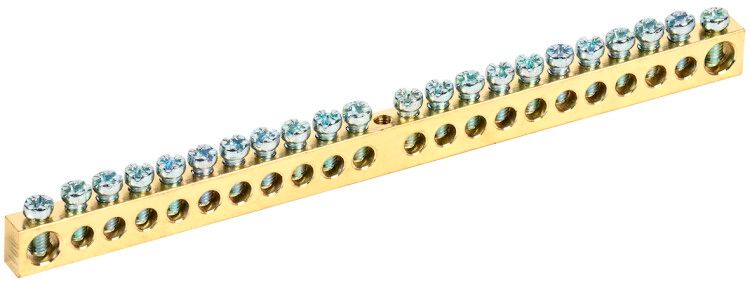

Шина PEN "земля-ноль" 8х12мм 22/1 (22группы/крепеж по центру) IEK YNN20-22-100

Шина PEN земля-ноль 8х12мм 22/1 (22 группы/крепление по центру) от IEK предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Артикул ynn20-22-100 обеспечивает компактное решение для группового подключения до 22 проводов с использованием центрального крепления.

Назначение и область применения

Шина PEN земля-ноль 8х12мм 22/1 используется для объединения нулевых проводов в электроустановках напряжением до 380 В. Применяется в силовых и осветительных щитах жилых, промышленных и коммерческих объектах. Подходит для систем TN-S и TN-C-S, где требуется разделение N и PE после входа в здание. Удобна при сборке щитов с большим числом ответвлений - например, в этажных, квартирных или станционных распределительных устройствах.

Технические характеристики

• Количество контактов: 22 - позволяет подключить до 22 проводов одновременно
• Номинальный ток: 125 А - выдерживает нагрузку до этого значения без перегрева
• Размеры: 8×12 мм - толщина и высота профиля, обеспечивающие механическую прочность
• Материал: латунь - устойчив к коррозии, имеет хорошую электропроводность
• Напряжение: 380 В - рассчитана на трёхфазные сети с нулевым проводом
• Диапазон сечений проводов: до 25 мм2 - совместима с большинством распространённых медных проводов
• Диапазон рабочих температур: от -40 C до +50 C - работает в условиях холодных и жарких помещений
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации
• Отделка: необработанная - поверхность без покрытия, требует осторожности при установке в агрессивной среде
• Цвет: желтый - визуальное отличие от фазных шин, соответствует цветовой маркировке PE

Совместимость и монтаж

Шина PEN земля-ноль 8х12мм 22/1 крепится исключительно по центру через специальный изолятор на DIN-рейку шириной 35 мм. Также возможна установка непосредственно на металлическую панель щита с помощью болтов. Для надёжного соединения с медными многожильными проводами обязательно используйте наконечники-гильзы. Монтажная плата не предусматривает сверления - все крепления выполнены за счёт стандартных крепёжных элементов. Не применяйте для подключения алюминиевых проводов - материал шины несовместим с ними.

Безопасность и стандарты

Шина соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств распределения. Латунный корпус обеспечивает термическую и электрическую безопасность при работе в пределах номинального тока. Цветовая маркировка (жёлтый) соответствует нормам для защитного провода PE. Отсутствие покрытия не снижает безопасность, но требует контроля влажности и химической агрессивности окружающей среды.

Преимущества

• Высокая плотность контактов - 22 точки на одной шине экономят место в щите
• Центральное крепление - упрощает установку и равномерно распределяет усилия
• Стандартный шаг между контактами - удобство при прокладке и обслуживании проводов
• Универсальность - подходит как для новых монтажей, так и для модернизации старых щитов
• Долговечность - срок службы 15 лет при правильном монтаже и эксплуатации

Ограничения применения

• Не предназначен для работы при токе выше 125 А - превышение вызывает перегрев и повреждение
• Не использовать в помещениях с повышенной влажностью и агрессивными газами - необработанная поверхность подвержена коррозии
• Запрещено применять с алюминиевыми проводами - риск электрохимической коррозии и плохого контакта
• Не допускается использование без наконечников на многожильных проводах - увеличивается вероятность обрыва и нагрева
• Не подходит для монтажа на рейку 22 мм - только на 35 мм DIN-рейку

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в этажном щите жилого дома
• Объединение защитных проводников (PE) от розеток, светильников и оборудования на производстве
• Сборка распределительного щита для системы кондиционирования с множеством точек заземления
• Модернизация старого щита с заменой нескольких перемычек на одну компактную шину

Практические советы

• Перед монтажом проверьте соответствие сечения провода - максимальное 25 мм2. Более толстые провода не войдут в зажимы
• Используйте наконечники типа НШВИ или НШВИ-2 для многожильных проводов - это повысит надёжность контакта
• При установке на панель щита используйте изоляционные прокладки - даже при центральном креплении есть риск замыкания на корпус
• Проверяйте затяжку винтов моментом 0,5–0,7 Нм - переусиливать нельзя, чтобы не деформировать латунь
• При наличии влаги в помещении рекомендуется дополнительно обработать контакты антикоррозийной смазкой (например, Litol-24)
• Артикул ynn20-22-100 от IEK совместим с другими изделиями серии - можно легко найти аналогичные шины для N и PE
