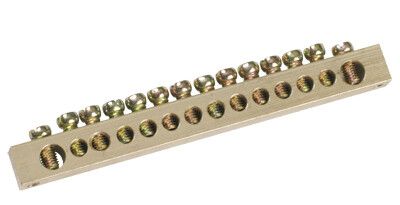

Шина PEN "земля-ноль" 8х12мм 4/2 (4группы/креп по краям) | YNN21-04-100 IEK

Шина PEN заземляющая-нулевая 8х12 мм 4/2 от IEK (ИЭК), артикул ynn21-04-100, предназначена для надёжного соединения нулевых рабочих (N) и защитных (PE) проводников в распределительных щитах. Латунная конструкция обеспечивает устойчивость к коррозии и высокую проводимость, а крепление по краям позволяет легко монтировать её на DIN-рейку или панель.

Назначение и область применения

Шина PEN заземляющая-нулевая 8х12 мм 4/2 используется для объединения нулевых проводов в электроустановках напряжением до 1000 В. Применяется в силовых и осветительных щитах жилых, промышленных и коммерческих объектах. Подходит для систем TN-C-S и TN-S, где требуется разделение функций N и PE после точки ввода. Четыре контактные группы позволяют подключить до четырёх групп проводов, что снижает необходимость в дополнительных перемычках.

Технические характеристики

• Номинальный ток: 125 А - выдерживает нагрузку типичных квартирных и промышленных цепей
• Размеры: 8×12 мм - оптимальная площадь сечения для передачи тока без перегрева
• Материал: латунь - устойчива к окислению, имеет хорошую электропроводность и механическую прочность
• Количество контактов: 4 - четыре отдельных зажима для подключения проводов
• Способ монтажа: прямая установка - фиксируется на DIN-рейку или панель через краевые изоляторы
• Диапазон рабочих температур: от -40 C до +50 C - работает в холодных и жарких условиях
• Цвет: желтый - визуальное отличие от других шин, соответствует цветовой маркировке PEN
• Отделка: необработанная - поверхность не покрыта лаком или гальваническим слоем, сохраняет естественную проводимость

Совместимость и монтаж

Шина совместима с DIN-рейкой шириной 35 мм. Монтаж осуществляется через два угловых изолятора, расположенных по краям - это исключает случайное замыкание на корпус щита. Для подключения медных многожильных проводов обязательно используйте наконечники-гильзы, чтобы предотвратить ослабление контакта при вибрации или термических циклах. Шина не требует специальных инструментов: достаточно обычной отвертки для затяжки зажимов. Убедитесь, что посадочные отверстия под изоляторы совпадают с местами крепления на вашей панели.

Безопасность и стандарты

Изделие выполнено в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-7-1 для комплектующих распределительных устройств. Наличие изоляторов гарантирует электрическую изоляцию от металлического корпуса щита. Желтый цвет соответствует нормам маркировки PEN-проводников. Не применяйте в средах с повышенным содержанием агрессивных химикатов - латунь может подвергаться элювиальному воздействию.

Преимущества

• Высокая надёжность контактов благодаря материалу - латунь менее подвержена окислению, чем сталь
• Удобство сборки - крепление по краям позволяет использовать шину как в стандартных щитах, так и в нестандартных конструкциях
• Чёткая визуальная идентификация - желтый цвет сразу указывает на принадлежность к PEN-шине
• Стандартные размеры - совместима с большинством серийных щитов IEK и аналогичных производителей

Ограничения применения

• Не предназначен для работы при токе выше 125 А - превышение вызовет перегрев и повреждение
• Не следует применять в помещениях с постоянной влажностью >95% без дополнительной защиты - несмотря на латунь, возможна коррозия в экстремальных условиях
• Запрещён монтаж без изоляторов - прямое крепление к металлическому корпусу нарушает защитное заземление
• Не подходит для алюминиевых проводов - латунные зажимы не обеспечивают надёжного контакта с алюминием без переходных элементов

Примеры использования

• Подключение нулевых проводов в этажном распределительном щите жилого дома
• Объединение защитных проводников на промышленном станке с частотным преобразователем
• Формирование PEN-шины в щите управления конвейерной линией
• Замена старой шины в модернизируемом щите с целью повышения безопасности

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстий под изоляторы и шаг крепления на вашей панели
• Используйте наконечники типа НШВИ или НШВИ-2 для многожильных проводов сечением до 16 мм2
• После монтажа проверьте затяжку всех зажимов - латунь мягче меди, переусиливать нельзя
• При использовании в нескольких щитах одного проекта - выбирайте одинаковые модели для унификации обслуживания
• Артикул ynn21-04-100 - это именно версия с креплением по краям (4/2); не путайте с 8/1, которая крепится по центру
