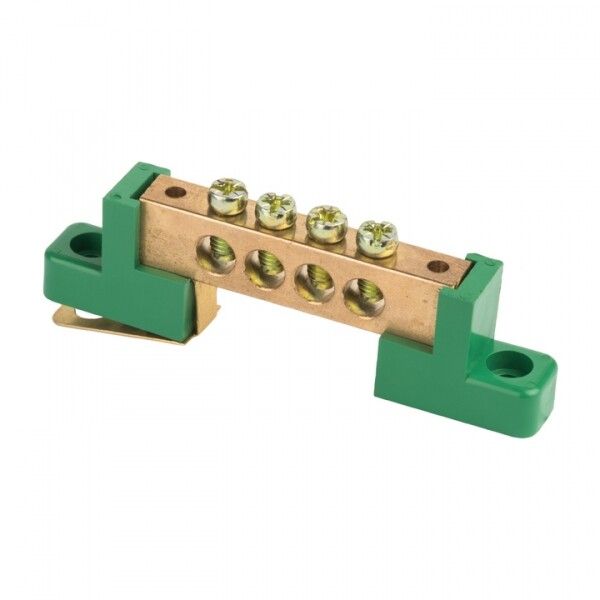

Шина нулевая PE 8х12 4 отвер. латунь с контактной пластиной 2 зел. угловых изолятора PROxima EKF sn0-125-04-2-pe

Шина нулевая PE 8x12 мм 4 отверстия латунь с контактной пластиной 2 зелёных угловых изолятора от EKF серии PROxima - это надёжный элемент для организации систем заземления и нулевого провода в распределительных щитах. Подходит для промышленного оборудования и НКУ, обеспечивает безопасное соединение проводников сечением 2,5–16 мм2.

Назначение и область применения

Эта шина используется для присоединения заземляющих проводников (PE) в электрических распределительных устройствах. Применяется в промышленных щитах, автоматических выключателях, УЗО и других компонентах НКУ. Предназначена для постоянного соединения нескольких заземляющих проводов в одной точке, что исключает необходимость многократного подключения к одному болту.

Технические характеристики

• Номинальный ток: 125 А
• Номинальное напряжение: 400 В
• Материал контактов: латунь с оцинкованным покрытием
• Количество подключений: 4 отверстия
• Диапазон сечений проводников: 2,5 – 16 мм2
• Тип подключения: винтовой
• Габариты: 8×12 мм
• Рабочая температура: от -40 C до +105 C
• Степень защиты: IP00 (без внешней защиты, требует установки внутри корпуса)
• Изоляторы: 2 зелёных угловых, из огнеупорного пластика
• Цвет: зелёный (соответствует цветовой маркировке PE)

Совместимость и монтаж

Шина монтируется на DIN-рейку через установленные изоляторы. Для фиксации используются винты, входящие в комплект. Каждое отверстие рассчитано на один проводник. Диаметр отверстий соответствует стандартным винтам M4–M5. Монтаж возможен в любом положении - вертикальном или горизонтальном. Обязательно соблюдайте рекомендуемый момент затяжки винтов: перетягивание повредит изоляцию, недотягивание вызовет нагрев и окисление контакта.

Безопасность и стандарты

Шина соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств сборки. Огнеупорные изоляторы обеспечивают самозагасание пламени. Оцинкованное покрытие контактов защищает от коррозии и снижает риск электрохимической реакции между медными и алюминиевыми проводами. IP00 означает, что шина не имеет внешней защиты - её необходимо устанавливать только внутри закрытого щита.

Преимущества

• Оцинкованная латунь позволяет безопасно подключать как медные, так и алюминиевые проводники без риска гальванопары
• Круглое основание винта не режет жилы провода при затяжке
• Угловые зелёные изоляторы обеспечивают механическую прочность и визуальное отличие от N-шин
• Высокая термостойкость материала (до +105 C) допускает работу в условиях повышенной нагрузки
• Компактные размеры позволяют использовать шину даже в плотно укомплектованных щитах

Ограничения применения

• Не применяется вне закрытых электрощитов - степень защиты IP00 не защищает от пыли, влаги и случайного прикосновения
• Не предназначен для подключения проводников меньше 2,5 мм2 - существует риск плохого контакта
• Не следует использовать в качестве шины N - цвет и назначение (PE) должны строго соблюдаться
• Не рекомендуется применять в помещениях с высокой влажностью без дополнительной герметизации щита

Примеры использования

• Подключение заземляющих проводов от всех модулей в промышленном щите управления станком
• Объединение заземляющих жил от нескольких УЗО и автоматов в распределительном щите офисного здания
• Формирование единой точки заземления в цепях питания частотных преобразователей
• Сборка заземляющей шины в щитах для насосных станций и вентиляционных систем

Практические советы

• Перед монтажом проверьте, чтобы все проводники имели сечение в диапазоне 2,5–16 мм2 - меньшие жилы могут выпасть, большие - не войдут
• Используйте только острозаточенные отвёртки - сломанный винт усложнит замену
• При подключении алюминиевых проводов - нанесите антиоксидантную пасту на жилу перед затяжкой
• Проверяйте затяжку винтов после первых 10–20 часов работы - при тепловом расширении контакт может ослабнуть
• Не используйте эту шину как универсальный клеммник - она предназначена только для PE, не для N или фазы
• При необходимости удлинить цепь - выбирайте аналогичные шины из серии PROxima с нужным числом отверстий
