Шина соединительная типа PIN (12 штырей) 1Р 100 А (22 см) | 11-2252 REXANT MEET

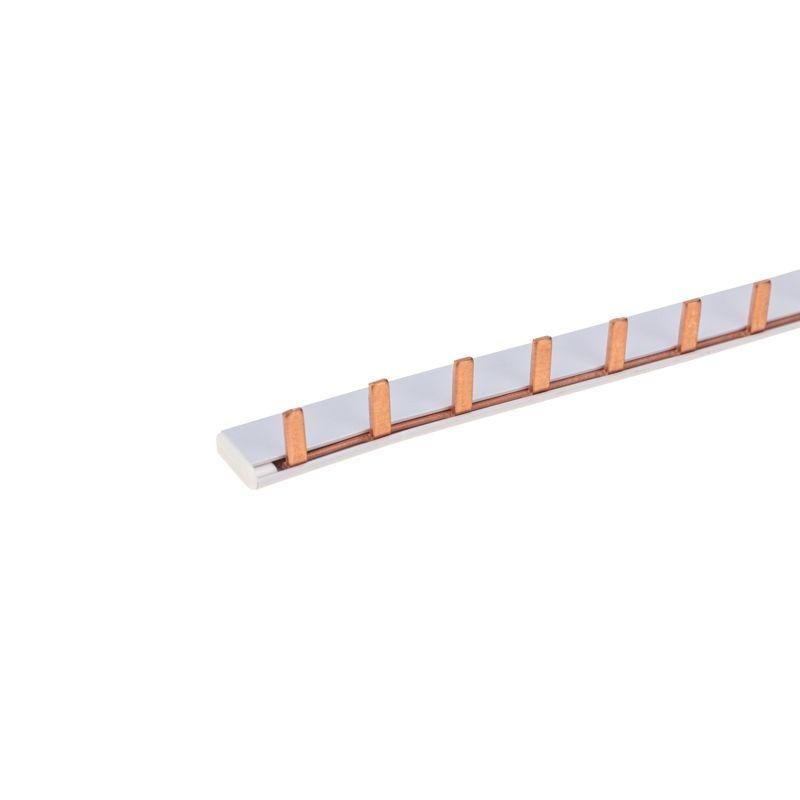

Шина соединительная типа PIN (12 штырей) 1Р 100 А 22 см от Rexant — компактное решение для распределения тока между несколькими автоматическими устройствами в одном ряду. Артикулы etm11-2252 и 11-2252 обеспечивают надёжное соединение без лишних проводов, снижая риск ошибок при монтаже.

Назначение и область применения

Эта шина предназначена для создания единой токовой цепи между однополюсными коммутационными аппаратами: автоматическими выключателями, выключателями нагрузки, дифференциальными автоматами и УЗО. Применяется в щитах управления, распределительных устройствах и на объектах с плотным расположением оборудования — например, в жилых домах, офисах, промышленных пультах.

Технические характеристики

• Тип подключения: Штырь — позволяет легко вставлять контакты аппаратов без инструментов.
• Номинальный ток: 100 А — рассчитана на постоянную нагрузку до этого значения.
• Поперечное сечение: 77 мм² — обеспечивает минимальные потери и нагрев при максимальном токе.
• Величина шага: 18 мм — соответствует стандартному шагу модульных аппаратов, что упрощает установку.
• Материал: Медная шина — отличается низким сопротивлением и долговечностью.
• Максимальное напряжение: 400 В — подходит для сетей 230/400 В переменного тока.
• Количество полюсов: 1 — работает только в одной фазе.
• Длина: 22 см — вместит до 12 устройств с шагом 18 мм.
• Конструкция: Медные пластины заключены в негорючий диэлектрический корпус.

Совместимость и монтаж

Шина совместима с любыми однополюсными аппаратами, имеющими стандартные штыревые контакты с шагом 18 мм. Подходит для монтажа на DIN-рейку через крепление самого аппарата — сама шина не крепится отдельно. Для установки достаточно вставить нижние контакты автоматов в гнёзда шины. Никаких болтов, клемм или инструментов не требуется. Убедитесь, что все аппараты имеют одинаковый тип контактов — не подходят модели с зажимами или винтовыми клеммами.

Безопасность и стандарты

Корпус выполнен из негорючего диэлектрического материала, что исключает распространение пламени при КЗ или перегрузке. Медная шина имеет достаточное сечение для работы при 100 А без перегрева. Соответствует требованиям к безопасности для внутреннего монтажа в электроустановках до 1000 В.

Преимущества

• Устраняет необходимость в многочисленных перемычках — снижает количество точек соединений и риск плохого контакта.
• Обеспечивает равномерное распределение тока между всеми подключенными аппаратами.
• Ускоряет сборку щита — монтаж занимает минуты вместо часов.
• Имеет компактные размеры — экономит место внутри распределительного щита.
• Защита от случайного прикосновения — корпус полностью покрывает токоведущие части.

Ограничения применения

• Подходит только для однополюсных устройств — нельзя использовать для двухполюсных или трёхфазных автоматов без адаптеров.
• Не предназначен для внешней установки — не имеет защиты IP и не защищён от влаги.
• Максимальный ток 100 А — не подходит для цепей выше этой мощности.
• Не рекомендуется применять в условиях частых вибраций без дополнительной фиксации аппаратов.

Примеры использования

• Распределительный щит квартиры: соединение 8–12 автоматов освещения и розеток.
• Щит на производстве: группировка автоматов для одного контура станка.
• Аварийное освещение: связка нескольких УЗО в одном ряду.
• Системы управления: объединение выключателей нагрузки в цепях насосов или вентиляторов.

Практические советы

• Перед монтажом проверьте, чтобы все автоматы имели штыревые контакты с шагом 18 мм — иначе они не войдут в гнёзда.
• Не перегружайте шину более чем 12 аппаратами — даже если теоретически хватает места, увеличивается тепловая нагрузка.
• При использовании в щите с высокой плотностью компонентов — оставляйте свободное пространство вокруг шины для лучшего теплоотвода.
• Проверяйте контакт после монтажа: слабый вход в гнездо может вызвать нагрев — попробуйте слегка повернуть аппарат при вставке.
• Arтикул etm11-2252 и 11-2252 — это одна и та же шина; различия в номерах связаны с системой каталогизации продавца.
