Шина соединительная типа PIN 12 штырей 1Р 63А 22 см (уп.20шт) Rexant 11-2241-1 MEET

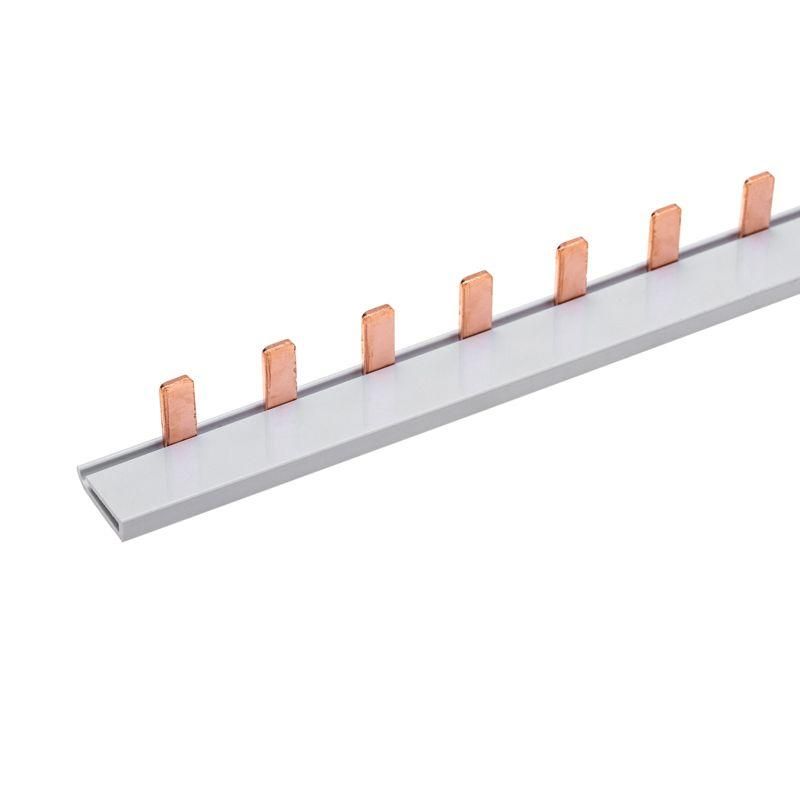

Шина соединительная типа PIN 12 штырей 1Р 63 А 22 см от Rexant - компактное решение для распределения тока между несколькими однополюсными аппаратами в щите. Эта шина позволяет отказаться от множества перемычек, упрощая сборку и повышая надёжность соединений.

Назначение и область применения

Шина соединительная типа PIN 12 штырей 1Р 63 А 22 см предназначена для создания последовательного электрического соединения между однополюсными устройствами: автоматическими выключателями, выключателями нагрузки, дифференциальными автоматами и УЗО. Применяется в распределительных щитах жилых, коммерческих и промышленных объектов. Подходит для установки на DIN-рейку рядом с аппаратурой, которую она соединяет.

Технические характеристики

• Тип подключения: штыревой (PIN) - совместим с контактами стандартных модульных аппаратов
• Номинальный ток: 63 А - рассчитана на постоянную нагрузку до этого значения
• Максимальное рабочее напряжение: 400 В - подходит для сетей 230/400 В переменного тока
• Количество полюсов: 1 - работает только на одной фазе
• Количество штырей: 12 - позволяет подключить до 12 аппаратов в ряд
• Величина шага: 18 мм - соответствует стандартному шагу модульных устройств
• Поперечное сечение проводника: 54 мм2 - обеспечивает минимальные потери и нагрев при максимальном токе
• Материал: медь - высокая проводимость и долговечность
• Длина: 22 см - оптимальна для группировки до 12 аппаратов
• Корпус: самозагасающий диэлектрик - не поддерживает горение, защищает от пробоя

Совместимость и монтаж

Шина соединительная типа PIN 12 штырей 1Р 63 А 22 см монтируется непосредственно на аппараты через штыревые контакты. Устанавливается параллельно DIN-рейке, плотно прилегая к боковым поверхностям автоматических выключателей. Для правильного подключения важно:

• Убедиться, что все подключаемые устройства имеют стандартные штыревые зажимы (например, ABB, Schneider Electric, Legrand, IEK, REXANT)
• Не использовать с устройствами, имеющими другие типы контактов (винтовые, клеммные, гнездовые)
• Фиксация осуществляется за счёт механического зацепления - дополнительные крепления не требуются
• При монтаже проверяйте равномерность входа каждого штыря - недостаточно глубокий контакт вызывает перегрев

Безопасность и стандарты

Изделие изготовлено из меди с диэлектрическим корпусом, не поддерживающим горение, что снижает риск распространения пламени при КЗ. Соответствует требованиям к электроизоляционным материалам для распределительных устройств. Напряжение 400 В и ток 63 А соответствуют нормам для бытовых и промышленных систем класса III.

Преимущества

• Заменяет до 11 отдельных перемычек - экономит время при сборке щита
• Уменьшает количество точек соединения - снижает вероятность окисления и перегрева
• Стандартный шаг 18 мм гарантирует совместимость с большинством модульных аппаратов
• Медный проводник с сечением 54 мм2 обеспечивает запас по тепловой стойкости даже при длительной работе на пределе
• Корпус из негорючего материала повышает пожаробезопасность всей группы аппаратов

Ограничения применения

• Подходит только для однополюсных устройств - нельзя применять для двух- или трёхполюсных автоматов
• Не предназначен для работы с токами выше 63 А - превышение вызовет перегрев и выход из строя
• Не используется в цепях постоянного тока - рассчитана исключительно на переменный ток частотой 50–60 Гц
• Не рекомендуется для открытых площадок или мест с повышенной влажностью - отсутствует защита IP
• Не допускается использование с устройствами, где штыревой контакт расположен не на передней грани (например, некоторые старые модели)

Примеры использования

• Группировка 12 однополюсных автоматов в квартирном щите для освещения и розеток
• Объединение нескольких УЗО в одном ряду для защиты контуров в офисе
• Создание распределительной шины для выключателей нагрузки на производственной линии
• Альтернатива перемычкам в щитах с ограниченным пространством

Практические советы

• Перед установкой проверьте, чтобы все аппараты были одинакового форм-фактора - различия в ширине могут затруднить плотное прилегание
• Не используйте шину для подключения мощных потребителей свыше 63 А - лучше сделать отдельную ответвительную клемму
• После монтажа протестируйте каждый контакт: легкий люфт или слабый контакт - сигнал к переустановке
• При необходимости можно отрезать лишние штыри (если требуется меньше 12), но только после отключения питания и с соблюдением мер предосторожности
• Эта шина - часть серии Rexant etm11-2241-1; при замене искать именно этот артикул, так как аналоги могут отличаться шагом или глубиной штырей
