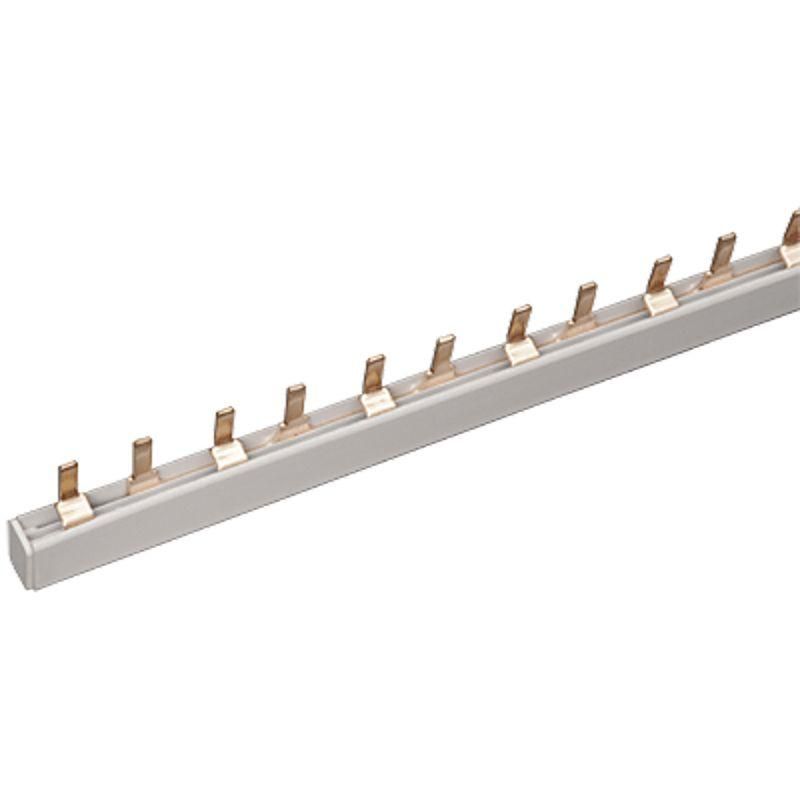

Шина соединительная типа PIN штырь 2Р 63 А 1 м (10 шт/уп) | 11-2243 REXANT MEET

Шина соединительная типа PIN штырь 2Р 63 А 1 м (10 штук в упаковке) от Rexant - компактное решение для распределения тока между двумя аппаратами защиты в щитовой. Артикул etm11-2243 позволяет легко собирать однополюсные цепи с автоматическими выключателями и диффавтоматами без лишних проводов.

Назначение и область применения

Эта шина предназначена для создания надёжного электрического соединения между двумя устройствами в распределительном щите. Подходит для подключения автоматических выключателей, дифференциальных автоматов и выключателей нагрузки. Применяется в бытовых, коммерческих и промышленных щитах, где важна компактность и надёжность соединений. Шина типа PIN штырь 2Р 63 А 1 м (10 штук в упаковке) исключает необходимость прокладывать отдельные перемычки, снижая риск плохого контакта и повышая скорость сборки.

Технические характеристики

• Количество контактов: 2 (двухполюсная)
• Тип подключения: штырь (PIN) - совместима с аппаратами, имеющими соответствующие гнёзда
• Номинальный ток: 63 А - рассчитана на постоянную нагрузку до этого значения
• Максимальное рабочее напряжение: 400 В - подходит для сетей 230/400 В
• Поперечное сечение медной шины: 154 мм2 - обеспечивает минимальные потери и нагрев
• Шаг между контактами: 18 мм - стандартизованный шаг для большинства модульных аппаратов
• Длина: 1 метр - хватает для соединения нескольких аппаратов в ряд
• Количество в упаковке: 10 штук - удобно для массового монтажа
• Материал контактов: медь - хорошая проводимость и долгий срок службы
• Корпус: самозатухающий диэлектрик - не поддерживает горение, защищает от пробоя

Совместимость и монтаж

Шина соединительная типа PIN штырь 2Р 63 А 1 м (10 штук в упаковке) совместима с любыми модульными аппаратами, имеющими стандартные штыревые зажимы с шагом 18 мм. Установка происходит просто: вставьте шину в гнёзда двух соседних автоматов - она фиксируется механически. Направление установки не имеет значения - можно вставлять слева направо или справа налево. Для монтажа не требуются инструменты, кроме отвертки для затяжки винтов на аппаратах. Обязательно проверяйте, что все аппараты находятся в одном уровне и точно совпадают по шагу - иначе контакт будет ненадёжным.

Безопасность и стандарты

Изделие изготовлено из материалов, соответствующих требованиям пожаробезопасности: корпус не поддерживает горение, а медные элементы имеют достаточное сечение для работы при 63 А без перегрева. Хотя шина не имеет сертификата по ГОСТ или IEC, её конструкция соответствует распространённым практикам для оборудования класса IP20. Не применяйте в условиях повышенной влажности, пыли или открытых помещениях - корпус не герметичен.

Преимущества

• Значительно ускоряет сборку щита - вместо десятков перемычек одна шина
• Снижает количество точек соединения - меньше вероятность окисления и перегрева
• Обеспечивает равномерное распределение тока между двумя аппаратами
• Защитный корпус предотвращает случайное касание токоведущих частей
• Удобная упаковка по 10 штук - оптимальна для профессионального монтажа

Ограничения применения

• Не подходит для трёхфазных систем - только однофазные цепи (1P+N)
• Не используется для токов выше 63 А - при превышении возможен перегрев
• Не предназначен для внешней установки - отсутствует защита от пыли и влаги
• Не совместим с аппаратами, имеющими другой шаг контактов (например, 17,5 мм или 21 мм)
• Не рекомендуется применять в цепях с высокой долей импульсных нагрузок - не рассчитана на ударные токи

Примеры использования

• Подключение двух дифференциальных автоматов в жилом щите
• Создание параллельной группы автоматов для освещения на этаже
• Соединение автоматического выключателя и УЗО в одной группе
• Формирование цепи питания для группы розеток в офисе

Практические советы

• Перед монтажом убедитесь, что все аппараты одинаково установлены - даже небольшое смещение может помешать плотному контакту
• Не используйте шину для соединения более чем двух аппаратов - она рассчитана именно на два полюса
• Проверяйте температуру шины через несколько часов после включения - если она теплая, возможно, есть перегрузка или плохой контакт
• При необходимости удлинить цепь - используйте несколько шин последовательно, но не забудьте про суммарную нагрузку
• Храните запасные шины в сухом месте - влага может вызвать окисление контактов
