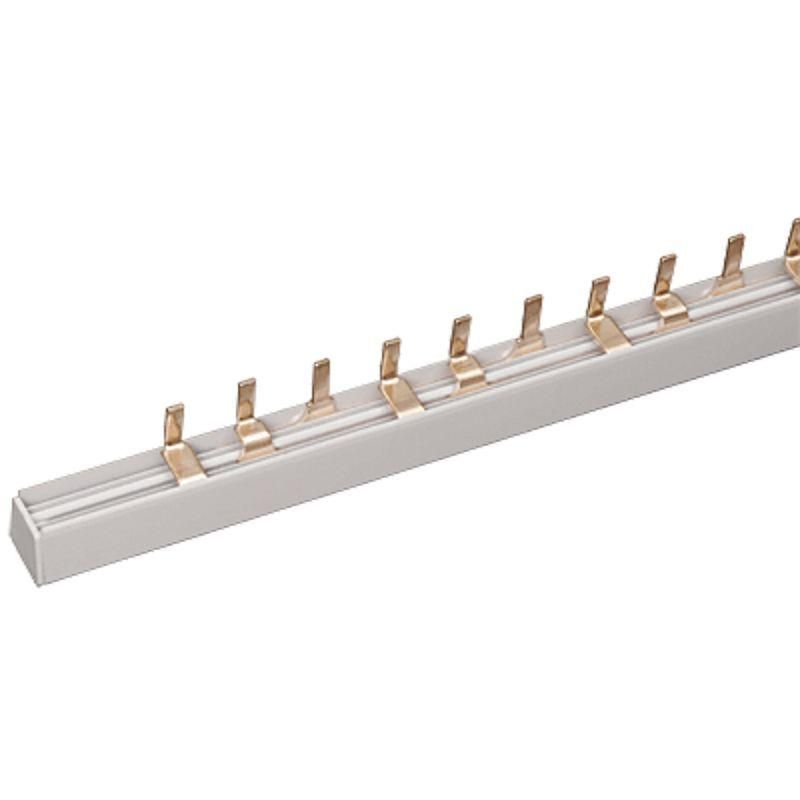

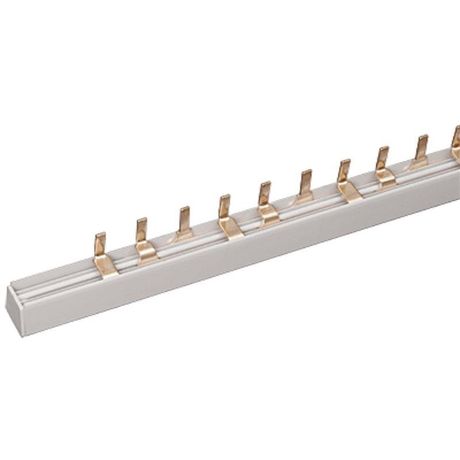

Шина соединительная типа PIN штырь 3Р 100 А 1 м (10 шт./уп.) | 11-2244 REXANT MEET

Шина соединительная типа PIN штырь 3Р 100 А 1 м (10 штук в упаковке) от Rexant - компактное решение для распределения тока между несколькими автоматическими выключателями в щитовой. Артикулы etm11-2244 и 11-2244 позволяют легко найти продукт в каталоге. Шина предназначена для надёжного и быстрого подключения устройств без использования отдельных проводов.

Назначение и область применения

Эта трёхфазная шина используется для параллельного подключения трёх однополюсных или одного трёхполюсного автомата, дифавтомата или выключателя нагрузки. Подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов. Особенно удобна там, где требуется минимизировать количество проводов и повысить надёжность соединений - например, на станциях управления, в цепях освещения, на конвейерах или в системах аварийного питания.

Технические характеристики

• Количество контактов: 3 - три отдельных штыревых вывода для каждой фазы
• Номинальный ток: 100 А - способна работать постоянно при нагрузке до 100 ампер без перегрева
• Максимальное рабочее напряжение: 400 В - рассчитана на использование в сетях переменного тока до 400 В (например, 380 В в трёхфазных системах)
• Поперечное сечение: 443 мм2 - площадь медной части, обеспечивающая низкое сопротивление и минимальные потери энергии
• Шаг контактов: 18 мм - стандартный интервал, совместимый с большинством модульных автоматических выключателей
• Тип подключения: штырь (pin) - контактные выступы входят прямо в гнёзда автоматов, исключая необходимость винтового зажима
• Длина: 1 метр - позволяет размещать устройства с определённым шагом вдоль всей шины
• Материал: медные пластины внутри корпуса из самозатухающего диэлектрика - повышает долговечность и снижает риск возгорания

Совместимость и монтаж

Шина совместима с автоматами, имеющими стандартную посадку на штыревые контакты с шагом 18 мм. Устанавливается в DIN-рейку, как обычный модуль. Для монтажа достаточно вставить каждый штырь в соответствующее гнездо автомата - никаких инструментов не требуется. Каждая шина в упаковке уже готова к использованию. Обязательно проверьте, что все автоматы имеют одинаковый тип крепления - некоторые модели требуют специальных адаптеров. Нельзя использовать с автоматами, у которых контакты расположены с другим шагом (например, 15 мм или 24 мм).

Безопасность и стандарты

Изделие изготовлено из материалов, не поддерживающих горение, что соответствует требованиям пожарной безопасности. Медные элементы обеспечивают стабильный тепловой режим даже при длительной работе на максимальном токе. Отсутствие открытых токоведущих частей снижает риск поражения током при обслуживании. Однако шина не имеет защиты от короткого замыкания - она лишь передаёт ток; защиту обеспечивают установленные автоматы.

Преимущества

• Значительно уменьшает количество проводов в щите - экономит место и упрощает сборку
• Обеспечивает более надёжное соединение, чем многожильные провода, особенно при больших токах
• Не требует затяжки винтов - монтаж занимает меньше времени
• Стандартный шаг 18 мм гарантирует совместимость с широким спектром популярных автоматов
• Каждая упаковка содержит 10 единиц - удобно для масштабных проектов

Ограничения применения

• Не предназначен для работы при напряжении выше 400 В - применение в сетях 690 В или выше недопустимо
• Не поддерживает токи свыше 100 А - превышение вызывает перегрев и выход из строя
• Не работает с автоматами, у которых контакты не имеют штыревой формы или имеют другой шаг
• Не защищает от короткого замыкания - обязательно используйте с правильно выбранными автоматами
• Не рекомендуется для внешней установки - не имеет степени защиты IP

Примеры использования

• Подключение трёх однополюсных автоматов в щите квартиры для групп освещения, розеток и мощной техники
• Распределение фаз в промышленном щите для управления насосами, вентиляторами и конвейерами
• Создание общей шины для нескольких дифференциальных автоматов в офисном здании
• Замена проводных перемычек в старых щитах для повышения надёжности и эстетики

Практические советы

• Перед монтажом убедитесь, что автоматы полностью вставлены в рейку и находятся на одном уровне - иначе штыри могут не войти
• Не используйте шину для подключения аппаратов с разными номиналами тока - это может привести к перегрузке одной из фаз
• При необходимости удлинения можно последовательно соединить несколько шин, но учтите суммарное сопротивление и нагрев
• Проверяйте плотность посадки каждого автомата - слабый контакт вызывает нагрев и окисление
• Храните шины в сухом месте - хотя они герметичны, влага может попасть внутрь при повреждении корпуса
