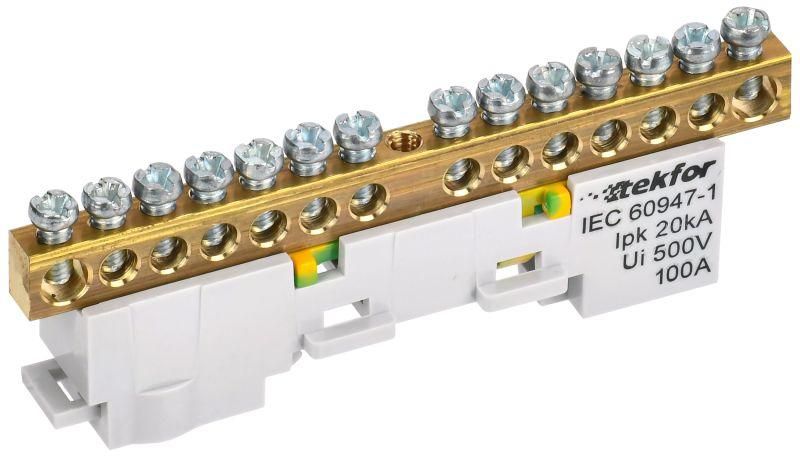

Шина TEKFOR PE "земля" неизол. на универс. держ. 6х9-14-Ж IEK TF-NN10-14-DL-K05

Шина PE земля неизолированная на универсальном держателе 6x9-14-Ж от IEK (ИЭК), артикул tf-nn10-14-dl-k05, предназначена для надёжного заземления и подключения защитных проводников в распределительных щитах и промышленном оборудовании.

Назначение и область применения

Шина PE земля неизолированная на универсальном держателе 6x9-14-Ж используется для создания единой точки заземления в электрических щитах. К ней подключаются защитные провода (PE) от оборудования, автоматических выключателей, УЗО и других устройств. Подходит для установки в силовые, осветительные и промышленные щиты, а также в технологическое оборудование, где требуется организованное заземление нескольких цепей.

Технические характеристики

• Материал контактной части: латунь - обеспечивает хорошую проводимость и устойчивость к коррозии
• Прижимные винты: оцинкованная сталь - защищены от ржавчины, подходят для длительной эксплуатации
• Изолятор: негорючий пластик - повышает безопасность при работе под напряжением
• Размеры контактов: 6×9 мм - соответствует стандартным сечениям проводов
• Количество точек подключения: 14
• Рабочая температура: от –40 C до +50 C
• Относительная влажность: до 90% без конденсации

Совместимость и монтаж

Шина PE земля неизолированная на универсальном держателе 6x9-14-Ж крепится на DIN-рейку стандартной ширины 35 мм. Для подключения проводов используются винтовые зажимы. Медные многожильные провода перед подключением обязательно должны быть обжаты наконечниками-гильзами - это предотвращает перелом жил и снижение качества контакта. Нельзя подключать алюминиевые провода - материал шины совместим только с медью.

Безопасность и стандарты

Конструкция шины соответствует требованиям безопасности для электроустановок. Негорючий изолятор обеспечивает пожаробезопасность, а латунные контакты обеспечивают стабильный токовый контакт даже при высоких нагрузках. Шина проектировалась в рамках серии TEKFOR от IEK (ИЭК), которая ориентирована на соответствие ГОСТ и международным нормам для внутренних распределительных систем.

Преимущества

• Универсальный держатель позволяет легко закрепить шину на любой DIN-рейке
• 14 точек подключения позволяют сэкономить место в щите и уменьшить количество переходников
• Латунные контакты долговечны и не требуют частого обслуживания
• Негорючий корпус снижает риск возгорания при аварийных ситуациях

Ограничения применения

• Не предназначен для работы вне помещений - отсутствует защита IP
• Не допускается использование с алюминиевыми проводами
• Не рекомендуется применять в условиях постоянного воздействия воды, масел или химически активных паров
• Подключение без наконечников на многожильных проводах приведёт к плохому контакту и перегреву

Примеры использования

• Щитовая сборка в офисном здании - подключение всех защитных проводов от розеток и светильников
• Производственный конвейер - заземление двигателей, датчиков и пультов управления
• Аварийное освещение - единая точка заземления для группы УЗО
• Частный дом - организация заземления в этажном щите после замены старой системы

Практические советы

• Перед монтажом проверьте, что все провода имеют правильную маркировку PE (жёлто-зелёная изоляция)
• Обязательно используйте наконечники-гильзы для многожильных медных проводов - это продлит срок службы контакта
• При затяжке винтов соблюдайте усилие - слишком слабый контакт вызывает нагрев, слишком сильный - повредит резьбу
• Проверяйте плотность соединений через год после установки - особенно в помещениях с высокой влажностью
• Шина PE земля неизолированная на универсальном держателе 6x9-14-Ж от IEK (ИЭК) - оптимальный выбор для компактных щитов, где важна надёжность и простота монтажа
