Шинодержатель 1Р для 3-х шин до 120х10 серии ШД-101 | 33000DEK DEKraft APC

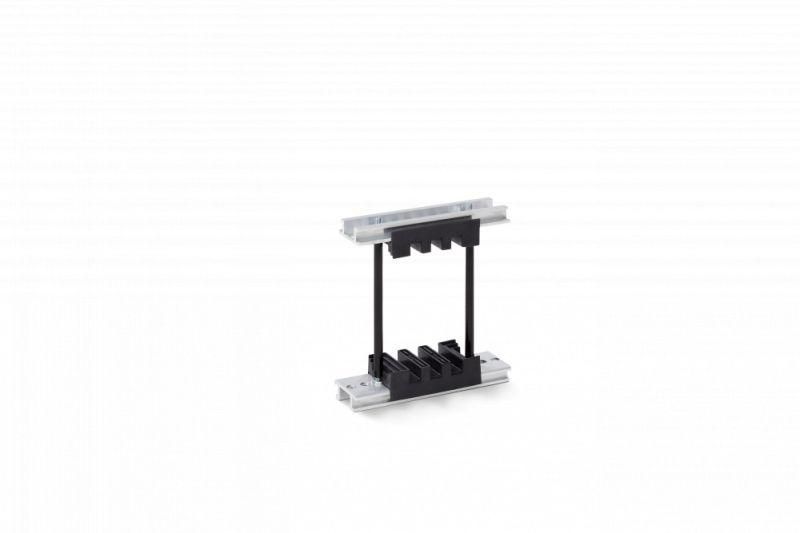

Шинодержатель 1Р для 3-х шин до 120х10 серии ШД-101 от DEKraft - надёжная система крепления трёх медных шин в одном полюсе, предназначенная для сборки шинных распределительных систем в силовых щитах. Артикул 33000dek обеспечивает совместимость с шинами 30×10–120×10 и позволяет легко настраивать шаг между фазами.

Назначение и область применения

Шинодержатель 1Р для 3-х шин до 120х10 серии ШД-101 используется для монтажа трёх параллельных медных шин в одном полюсе внутри распределительных шкафов. Применяется в системах распределения электроэнергии: в щитах АВР, КРУ, ячейках КТП, на производствах с высокой плотностью тока. Подходит для организаций, где требуется чёткая разводка фаз, минимизация занимаемого места и упрощённая диагностика соединений.

Технические характеристики

• Тип изделия: шинодержатель однополюсный (1Р)
• Количество шин: 3
• Размеры шин: от 30×10 мм до 120×10 мм (плоские медные)
• Расстояние между шинами: 18,75 мм (фиксированное, оптимальное для изоляции и тепловыделения)
• Материал профилей: алюминий
• Изоляторы: полиамид (высокая механическая прочность и термостойкость)
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Шинодержатель 1Р для 3-х шин до 120х10 серии ШД-101 поставляется полностью собранным комплектом: два алюминиевых профиля, три изолятора и набор крепёжных болтов/шайб. Монтаж выполняется на DIN-рейку или плоскую поверхность через отверстия в основании. Установка не требует специальных инструментов - достаточно отвёртки. Расстояние между шинами жестко зафиксировано, что исключает случайное смещение. Для других количеств полюсов (2Р, 3Р и выше) используются аналогичные модули, которые можно комбинировать.

Особенности конструкции

Конструкция шинодержателя разборная: все элементы - профили, изоляторы, крепёж - доступны для замены. Это снижает затраты на обслуживание. Полиамидовые изоляторы выдерживают температуры до +120 C и не поддерживают горение. Алюминиевые профили обеспечивают хорошую теплоотдачу, предотвращая перегрев шин при длительной нагрузке. Наличие зазора 18,75 мм между шинами соответствует требованиям безопасности для напряжений до 1000 В переменного тока.

Преимущества

• Стандартный шаг 18,75 мм - совместим с большинством промышленных шинных систем
• Поддержка широкого диапазона сечений шин (30×10 – 120×10)
• Высокая долговечность благодаря материалам: алюминий + полиамид
• Легкий монтаж и возможность самостоятельной замены повреждённых элементов
• Совместим с другими модулями серии ШД-101 - можно собирать многофазные системы

Ограничения применения

• Не предназначена для установки вне закрытых шкафов - не имеет защиты IP
• Не подходит для шин с толщиной более 10 мм или круглого сечения
• Не рекомендуется использовать в средах с постоянным воздействием химически активных веществ (кислоты, растворители)
• Максимальная рабочая температура окружающей среды - +40 C; при более высоких значениях возможна потеря изоляционных свойств

Примеры использования

• Распределительный щит АВР на 400 В с тремя входящими фазами
• Щит управления конвейерной линией с групповым питанием двигателей
• Ячейка КРУ в цеховой подстанции с последовательным подключением шин
• Система питания сварочных аппаратов с высоким током потребления

Практические советы

• Перед монтажом проверьте сечение шины - она должна точно попадать в диапазон 30×10–120×10 мм
• При использовании нескольких шинодержателей (например, 3Р) выравнивайте их по одной оси, чтобы избежать перекоса шин
• Затягивайте крепёж равномерно - переусердствовать нельзя, иначе деформируются изоляторы
• Для удобства обслуживания оставляйте свободный доступ к контактам шин - не задвигайте устройство слишком глубоко в шкаф
• Артикул 33000dek - это базовый модуль. Если нужна другая конфигурация (2Р, 4Р), выбирайте другие артикулы из серии ШД-101 от DEKraft
