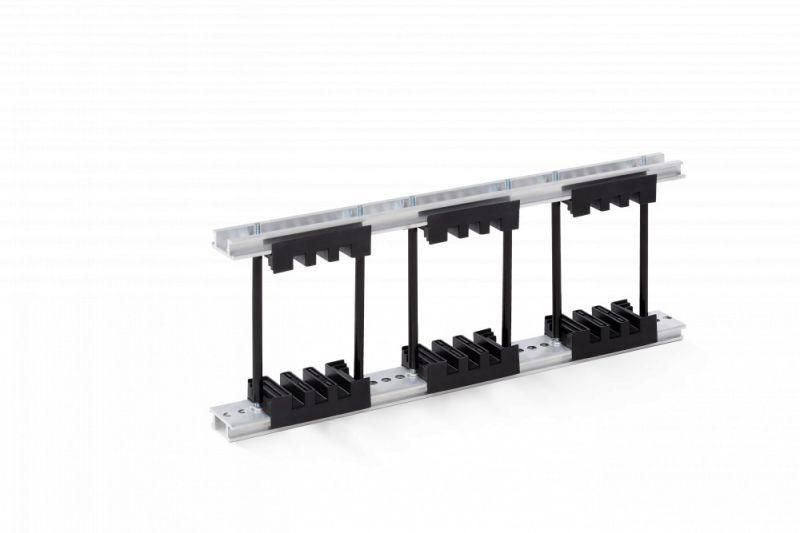

Шинодержатель 3Р для 3-х шин до 120х10 серии ШД-101 | 33002DEK DEKraft APC

Шинодержатель 3-полюсный для 3-х шин до 120х10 мм серии ШД-101 от DEKraft - надежное решение для монтажа трех медных шин в силовых шкафах. Артикул 33002dek обеспечивает жесткую фиксацию шин с точным шагом, что важно для безопасности и долговечности электрораспределительных систем.

Назначение и область применения

Шинодержатель 3-полюсный для 3-х шин до 120х10 мм серии ШД-101 предназначен для установки и фиксации трех медных токоведущих шин внутри распределительных щитов и шкафов. Применяется в системах распределения электроэнергии на объектах промышленного, коммерческого и инфраструктурного назначения - например, в АВР, главных распределительных пунктах, централизованных системах питания оборудования.

Технические характеристики

• Тип изделия: шинодержатель 3-полюсный
• Максимальные размеры шин: 120×10 мм
• Минимальные размеры шин: 30×10 мм
• Расстояние между шинами: 18,75 мм
• Количество полюсов: 3
• Материал профилей: алюминий
• Материал изоляторов: полиамид (высокоизносостойкий пластик)
• Гарантийный срок: 3 года

Совместимость и монтаж

Шинодержатель 3-полюсный для 3-х шин до 120х10 мм серии ШД-101 совместим со всеми стандартными плоскими медными шинами от 30×10 мм до 120×10 мм. Монтаж выполняется вручную без специального инструмента:

• Установите изоляторы на направляющие профили;
• Закрепите шины в зажимах с помощью болтов и гаек, входящих в комплект;
• Фиксируйте всю конструкцию на DIN-рейке или стенке шкафа через отверстия в основании.

Конструкция разборная - позволяет заменить поврежденные детали без демонтажа всей системы. Расстояние между шинами задается заводом и не регулируется пользователем - важно учитывать этот параметр при проектировании.

Безопасность и стандарты

Изделие соответствует требованиям к электробезопасности для внутренних распределительных устройств. Полиамидовые изоляторы обеспечивают высокую электрическую прочность и термическую стабильность. Напряжение эксплуатации не указано - применяется в соответствии с проектом, где учтены класс напряжения и условия окружающей среды.

Преимущества

• Стандартный шаг 18,75 мм обеспечивает безопасное расстояние между фазами, снижает риск пробоя;
• Алюминиевые профили легкие, коррозионностойкие и хорошо рассеивают тепло;
• Полиамидные изоляторы выдерживают температурные колебания и механические нагрузки;
• Комплектация включает все необходимые элементы - не требуется доп purchases;
• Поддерживается серия ШД-101 от DEKraft - совместима с другими изделиями этой линейки.

Ограничения применения

• Не предназначена для установки вне помещений - отсутствует защита IP;
• Не используется для шин с круглым или прямоугольным сечением отличным от плоского (например, трубчатых);
• Не рекомендовано применять с шинами шириной менее 30 мм - возможна неустойчивая фиксация;
• Не подходит для систем выше 1000 В переменного тока без согласования с проектом;
• Не допускается использование с алюминиевыми шинами - материал контактов не адаптирован под них.

Примеры использования

• Центральный распределительный шкаф завода с тремя фазами и нулевой шиной;
• Щит автоматического ввода резерва (АВР) в торговом центре;
• Распределительный пункт на производстве с групповым питанием станков;
• Электрошкафы систем освещения и управления в логистических комплексах.

Практические советы

• Перед монтажом проверьте соответствие шин по ширине - 120×10 мм максимальный предел; более тонкие шины (30×10 мм) тоже подходят, но требуют плотной затяжки;
• При сборке используйте только крепеж из комплекта - сторонние болты могут изменить зазоры и вызвать перегрев;
• Если нужна другая конфигурация (1P, 2P, 4P, 5P), выбирайте аналогичные модели серии ШД-101 - они имеют ту же конструкцию;
• Не забудьте предусмотреть свободное пространство вокруг шинодержателя для вентиляции и обслуживания;
• Проверьте совместимость с DIN-рейкой перед установкой - крепление осуществляется через базовый корпус, который имеет стандартные отверстия.
