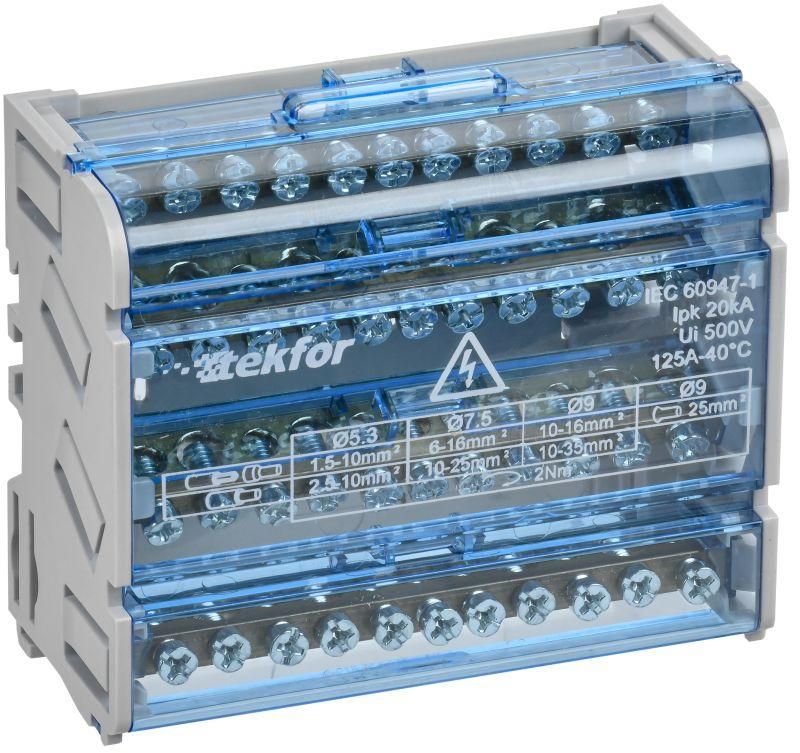

Шины на DIN-рейку (кросс-модуль) ШНК 4х11 3L+PEN TEKFOR IEK TF-DN10-4-11-125

Шины на DIN-рейку (кросс-модуль) ШНК 4х11 3L+PEN от IEK - это компактное решение для распределения фазного и нулевого провода в электрощитах. Модель с артикулом tf-dn10-4-11-125 обеспечивает надёжное соединение до четырёх проводов одновременно, что делает её популярным выбором для монтажа в жилых, коммерческих и промышленных объектах.

Назначение и область применения

Шины на DIN-рейку (кросс-модуль) ШНК 4х11 3L+PEN предназначены для создания централизованной точки подключения проводов в распределительных щитах. Подходят для организации группового питания освещения, розеток, автоматических выключателей и УЗО. Четыре полюса обеспечивают подключение трёх фаз и PEN-проводника - то есть совмещённого нуля и заземления. Применяются в бытовых, офисных и производственных щитах, где требуется упорядоченный и безопасный монтаж.

Технические характеристики

• Количество полюсов: 4 (3 фазы + PEN)
• Сечение подключаемых проводов: 2,5–35 мм2
• Максимальный рабочий ток: 125 А
• Материал шин: медно-цинковый сплав (латунь ЛС59, содержание меди ≥58%)
• Корпус: негорючий самозатухающий пластик
• Крепление: на DIN-рейку 35 мм
• Маркировка: предварительно нанесенные метки для идентификации кабелей

Совместимость и монтаж

Шины на DIN-рейку (кросс-модуль) ШНК 4х11 3L+PEN совместимы со всеми стандартными DIN-рейками шириной 35 мм, используемыми в современных электрощитах. Для установки достаточно защёлкнуть корпус на рейку - никаких дополнительных креплений не требуется. Каждый контакт затягивается винтом M5, который позволяет плотно закрепить проводник сечением от 2,5 до 35 мм2. Перед монтажом проверьте, чтобы все провода были зачищены на длину 8–10 мм. Не перетягивайте винты - это повредит контакты.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-7-1. Негорючий материал корпуса соответствует классу V-0 по UL 94. Медно-цинковые шины устойчивы к окислению и обеспечивают долговечную проводимость даже при длительной нагрузке. Серия TEKFOR прошла сертификацию в системе ЕАС, что гарантирует соответствие нормам безопасности стран ЕАЭС.

Преимущества

• Высокая теплостойкость благодаря латуни ЛС59 - снижается риск нагрева при максимальном токе 125 А
• Удобная маркировка на каждом контакте ускоряет диагностику и обслуживание
• Пластиковый корпус не проводит ток и не горит - повышает безопасность при работе рядом с щитом
• Равномерное распределение тока между полюсами минимизирует потери и перегрузки
• Замена одной шины вместо перепайки всей группы - экономия времени при ремонтах

Ограничения применения

Не применяйте шины на DIN-рейку (кросс-модуль) ШНК 4х11 3L+PEN в условиях постоянного воздействия воды, масла или химически активных сред - они не имеют защиты IP выше IP20. Также не рекомендуются для подключения многожильных проводов без наконечников - возможна деформация контактов. Не допускается использование в качестве основного заземляющего устройства - PEN-шина здесь служит лишь для распределения, а не для формирования контура заземления.

Примеры использования

• Подключение трёх фаз и PEN к автоматическим выключателям в квартирном щите
• Распределение ноля и заземления после входного автомата в офисном щите
• Объединение нескольких УЗО на одну нулевую шину в промышленном оборудовании
• Создание точек подключения для светильников и розеточных групп в торговых помещениях

Практические советы

• Перед установкой убедитесь, что посадочный диаметр винтов (M5) соответствует вашим проводам - особенно важно при использовании кабелей с наконечниками
• Для проводов сечением более 25 мм2 используйте наконечники типа НШВИ - это повысит надёжность контакта
• При замене старой шины отключите питание полностью - даже при отключенном автомате PEN-провод может находиться под напряжением
• Не смешивайте шины от разных производителей в одном щите - различаются шаги и глубина контактов, что может вызвать плохой контакт
• Проверяйте температуру шин через несколько часов после первого включения - если корпус сильно греется, проверьте затяжку винтов и нагрузку
