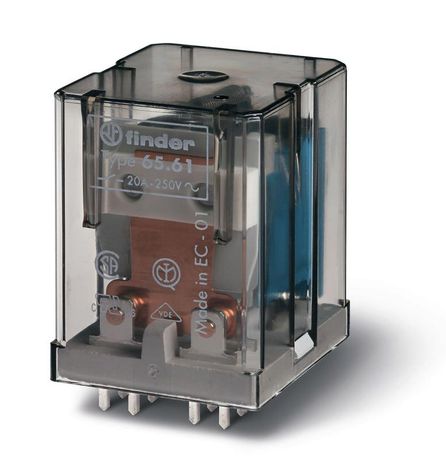

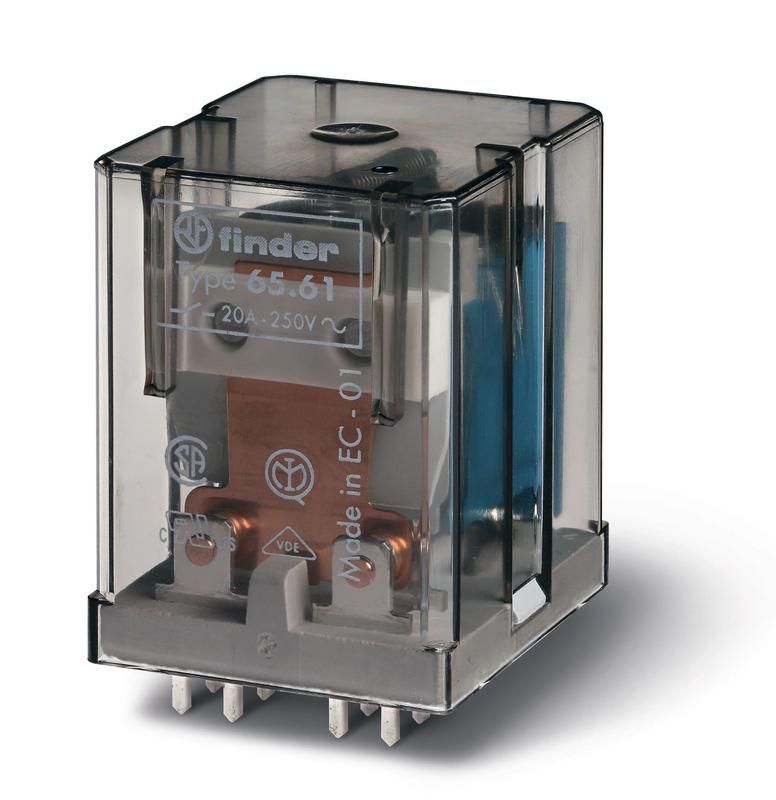

Силовое электромеханическое реле; монтаж на печатную плату, раздвоенные выводы; 1NO+1NC 20A; контакты AgCdO; катушка 60В DC | 656190600000 Finder 65.61.9.060.0000

Реле силовое электромеханическое Finder 65.61.9.060.0000 предназначено для коммутации нагрузок до 20 А в цепях постоянного тока, устанавливается прямо на печатную плату и применяется в автоматических системах управления, где требуется надёжное включение/выключение мощных устройств.

Назначение и область применения

Это промежуточное реле используется для управления высокотоковыми цепями с помощью слаботочных сигналов. Подходит для встраивания в устройства автоматизации: системы управления станками, конвейерами, источниками бесперебойного питания, промышленными контроллерами и другим оборудованием, требующим гальванической развязки между управлением и нагрузкой.

Технические характеристики

• Тип управления: моностабильное - работает при подаче напряжения на катушку, возвращается в исходное состояние при её отключении;
• Коммутируемый ток: 20 А - способно выдерживать значительные нагрузки без перегрева;
• Напряжение катушки: 60 В постоянного тока (DC);
• Конфигурация контактов: 1 нормально разомкнутый (1NO) + 1 нормально замкнутый (1NC) - позволяет реализовать переключение между двумя цепями;
• Материал контактов: серебро-кадмиевый оксид (AgCdO) - обеспечивает долгий срок службы даже при частых включениях и высоких импульсных нагрузках;
• Способ монтажа: через раздвоенные выводы на печатную плату - фиксируется пайкой, не требует дополнительных клемм;
• Степень защиты: IP20 - защищает от доступа пальцев и твердых предметов >12,5 мм, но не от воды и пыли;
• Поляризация: свободная - можно подключать катушку любым направлением, полярность не имеет значения;
• Климатическое исполнение: УХЛ4 - рассчитано на работу в помещениях с умеренным климатом, температурой от −25C до +40C и относительной влажностью до 95%;
• Материал корпуса: термостойкий пластик - устойчив к нагреву при работе и механическим воздействиям;
• Соответствие стандартам: EN 61810-1, EN 61810-2, EN 61810-7 - соответствует европейским требованиям к безопасности и надёжности реле.

Совместимость и монтаж

Реле Finder 65.61.9.060.0000 совместимо со всеми типами печатных плат, имеющими стандартные отверстия под DIP-монтаж. Раздвоенные выводы обеспечивают прочное крепление и лучшую теплопередачу при пайке. Для установки используйте паяльник с температурой не выше 260 C, время пайки каждого вывода - не более 5 секунд. Убедитесь, что шаг отверстий на плате соответствует расстоянию между выводами реле - он составляет 5,08 мм. Не допускайте изгиба выводов после монтажа - это снижает надёжность соединения.

Безопасность и стандарты

Изделие соответствует европейским стандартам EN 61810-1 (безопасность реле), EN 61810-2 (требования к испытаниям) и EN 61810-7 (тестирование на удар и вибрацию). Это гарантирует соответствие требованиям промышленной безопасности и возможность сертификации оборудования в ЕАЭС и ЕС. Категория UХL4 указывает на применение в закрытых помещениях без экстремальных условий - не предназначен для улицы, сырых помещений или зон с повышенным уровнем пыли.

Преимущества

• Высокая коммутационная способность - 20 А при 60 В DC делает реле подходящим для управления двигателями, нагревательными элементами и освещением;
• Долговечные контакты AgCdO - уменьшают риск сваривания и эрозии при частых включениях;
• Гальваническая развязка - безопасна для чувствительной электроники на плате;
• Фиксированная конструкция - не требует обслуживания и не содержит движущихся деталей вне герметичного корпуса;
• Поддержка свободной полярности - упрощает проектирование схем и снижает вероятность ошибки при сборке.

Ограничения применения

• Не использовать во влажных, запылённых или открытых средах - IP20 не обеспечивает защиту от жидкости и пыли;
• Запрещена работа при напряжении выше 60 В DC - возможен пробой изоляции катушки;
• Не рекомендовано для переменного тока - катушка рассчитана только на постоянный ток;
• Ограниченный температурный диапазон: ниже −25C и выше +40C может вызвать изменение характеристик или повреждение материала корпуса;
• Не подходит для частотных переключений выше 10 Гц - длительная работа при высокой частоте снизит срок службы контактов.

Примеры использования

• Управление мощным нагревателем в термокамере через микроконтроллер;
• Переключение режима работы конвейера: включение/выключение мотора по команде PLC;
• Автоматическое отключение зарядного устройства при достижении полного заряда батареи;
• Резервное питание: переключение с основного источника на UPS при аварии сети.

Практические советы

• При проектировании платы учтите посадочные размеры - расстояние между выводами 5,08 мм, высота над платой около 15 мм;
• Для увеличения срока службы реле избегайте перегрузок - не превышайте 20 А, особенно при индуктивных нагрузках (двигатели, соленоиды);
• Добавьте демпферную цепочку (диод + резистор) параллельно катушке, чтобы снизить ЭДС самоиндукции при отключении - продлит жизнь контроллеру;
• Проверяйте целостность контактов мультиметром перед первым включением - возможно повреждение при транспортировке;
• При использовании нескольких реле на одной плате соблюдайте минимальное расстояние между ними - минимум 10 мм для предотвращения взаимного влияния магнитных полей.
