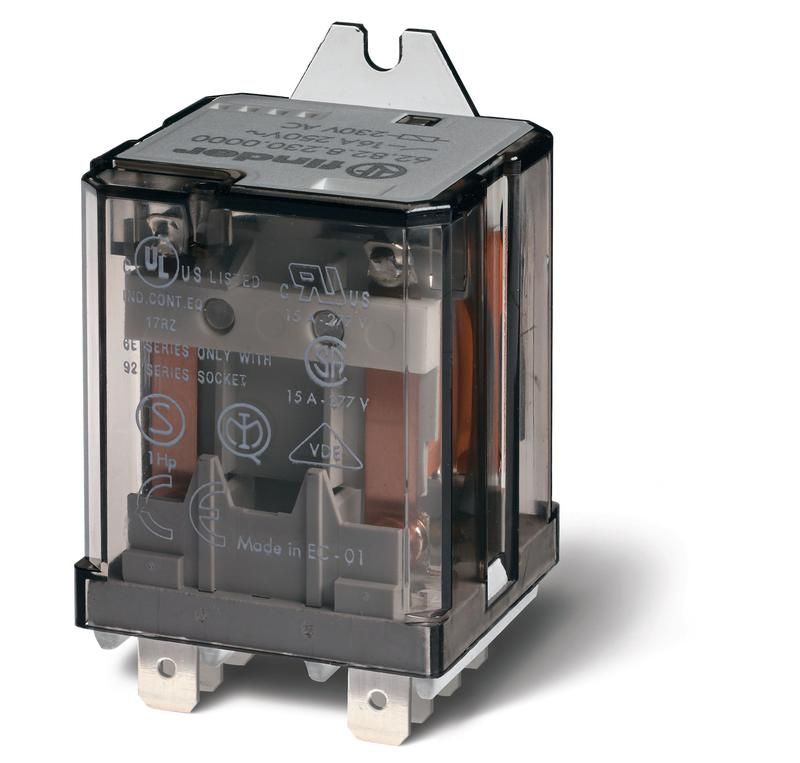

Силовое электромеханическое реле, монтаж в наконечники Faston 250 (6.3х0.8мм), 3CO 16A, контакты AgCdO, катушка 220В DC, степень защиты RTI, монтажный фланец, без монтажного фланца, опции: нет - 628392200009 FINDER

Силовое электромеханическое реле Finder 628392200009 из серии 62 предназначено для коммутации нагрузок постоянного тока до 16 А в системах автоматизации, где требуется надёжное управление несколькими цепями через один управляющий сигнал. Монтаж на плату и использование наконечников Faston позволяют быстро интегрировать реле в сборочные узлы.

Назначение и область применения

Это промежуточное реле используется для управления силовыми цепями постоянного тока с помощью слаботочного сигнала. Подходит для применений, где нужна гальваническая развязка между управляющей и коммутируемой цепью: системы управления станками, конвейерами, источниками бесперебойного питания, автомобильной и железнодорожной аппаратурой. Три независимых контакта позволяют одновременно переключать три нагрузки - например, включить/выключить несколько устройств одним импульсом.

Технические характеристики

• Коммутируемый ток: 16 А (при постоянном токе)
• Напряжение катушки: 220 В постоянного тока (DC)
• Количество контактов: 3 пары (3CO - три переключающих контакта типа «перекидной»)
• Материал контактов: серебро-кадмиевый оксид (AgCdO) - повышает долговечность при переключении индуктивных нагрузок
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения с катушки)
• Подключение: плоские штекеры Faston 250 (6,3×0,8 мм)
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - работает при температурах от −25 C до +40 C, допустима повышенная влажность
• Материал корпуса: термостойкий пластик
• Поляризация: свободная - можно подключать катушку любым способом (плюс/минус неважны)
• Нормативы: EN 61810-1, EN 61810-2, EN 61810-7

Совместимость и монтаж

Реле Finder 628392200009 монтируется на печатную плату. Контакты имеют штекерные наконечники Faston 250 (6,3×0,8 мм), совместимые со стандартными гнездами и клеммниками. Для установки используйте отверстия в плате, соответствующие шагу выводов реле. Не требует дополнительного крепления - вес и форма обеспечивают устойчивую посадку. Отдельно стоит отметить: реле **без монтажного фланца**, поэтому нельзя использовать его для крепления на DIN-рейку или стенку. Только монтаж на PCB.

Безопасность и стандарты

Изделие соответствует европейским нормам безопасности EN 61810-1 (общие требования), EN 61810-2 (требования к промежуточным реле) и EN 61810-7 (тестирование на механическую прочность и срок службы). Сертификация гарантирует соответствие требованиям к изолирующим расстояниям, тепловой стойкости и отказоустойчивости. Применяется в оборудовании, подлежащем CE-маркировке.

Преимущества

• Контакты из AgCdO снижают риск сваривания при переключении высоких токов - особенно важно при работе с двигателями и нагревательными элементами
• Высокая плотность контактов: три переключающих группы в компактном корпусе экономят место на плате
• Широкий диапазон рабочих температур (УХЛ4) позволяет использовать в неотапливаемых помещениях и на улице в закрытых щитах
• Свободная полярность катушки упрощает монтаж и снижает вероятность ошибки при подключении
• Совместимость с промышленными стандартами Faston обеспечивает быстрое обслуживание и замену

Ограничения применения

• Не предназначен для работы в условиях пыли, влаги или брызг - IP20 не обеспечивает защиту от внешней среды
• Нельзя монтировать на DIN-рейку - отсутствует фланец, крепление возможно только на печатную плату
• Напряжение катушки строго 220 В DC - несовместимо с переменным током или другими значениями напряжения
• Не рекомендуется для частого включения/выключения более 1000 раз в час - возможен износ контактов
• Контакты не рассчитаны на работу с емкостными нагрузками выше 100 мкФ - может возникнуть скачок тока при включении

Примеры использования

• Управление трёмя электродвигателями в конвейерной линии через PLC с выходом 220 В DC
• Переключение режимов работы в UPS: основной источник ↔ батарея ↔ обход
• Аварийное отключение нескольких потребителей при срабатывании датчика перегрузки
• Автоматизация освещения в промышленном зале: три группы светильников управляются одним сигналом

Практические советы

• При проектировании платы учтите посадочные размеры: шаг выводов - 12,5 мм, высота над платой - около 15 мм
• Для увеличения срока службы контактов используйте дугогашение (RC-цепочки) при переключении индуктивных нагрузок
• Не перегружайте контакты - даже при 16 А максимальный ток, лучше работать с запасом 20–30%
• Проверьте совместимость наконечников: Faston 250 - это 6,3 мм ширина, 0,8 мм толщина; другие типы (например, 187) не подойдут
• При замене - выключите питание катушки и нагрузки. Переключающие контакты находятся под напряжением даже при отключенном управлении
