Выключатель автоматический 160А 1600Im ВА57-35-344730 УХЛ3 690В AC НР=24В DC ПЭ400AC КЭАЗ 250405

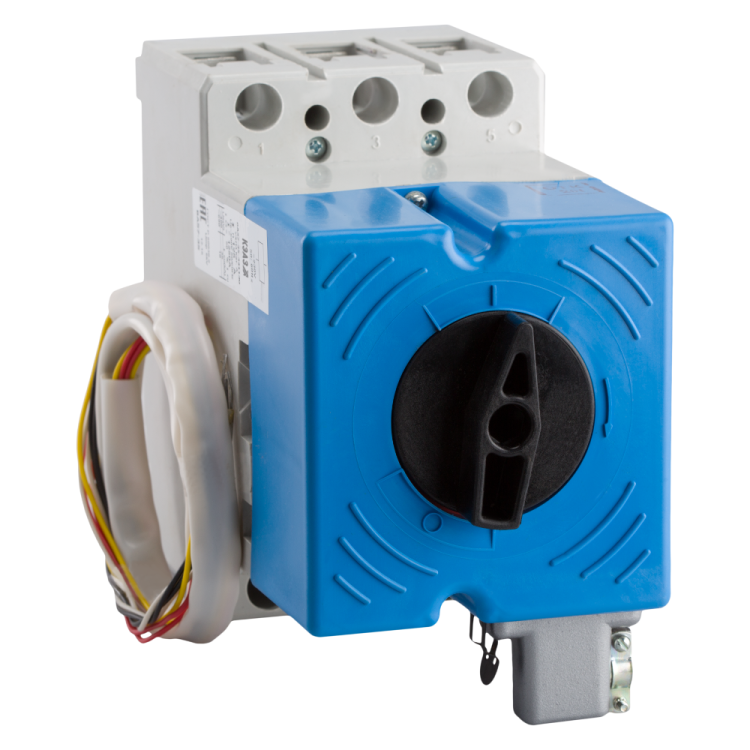

Автоматический выключатель ВА57-35-344730 от КЭАЗ - трёхполюсный силовой аппарат в литом корпусе, рассчитанный на работу в сетях до 690 В переменного и 440 В постоянного тока. Обеспечивает защиту от перегрузок и коротких замыканий, подходит для стационарной установки на монтажную плату. Артикул 250405 соответствует модели ВА57-35-344730.

Назначение и область применения

Автоматический выключатель ВА57-35-344730 предназначен для защиты электрических цепей от токов перегрузки и короткого замыкания, а также для редких оперативных включений и отключений нагрузки. Применяется в распределительных щитах, пультах управления, на промышленном оборудовании: конвейерах, насосных станциях, компрессорах, сварочных аппаратах и других системах с высокими токовыми нагрузками. Подходит для работы в условиях колебаний напряжения и частоты 50–60 Гц.

Технические характеристики

• Номинальный ток: 160 А - максимальный длительно допустимый ток без срабатывания защиты;
• Номинальное напряжение: 690 В переменного тока, 440 В постоянного тока - предельные значения для надёжной работы;
• Номинальная отключающая способность: 35 кА - способность безопасно прервать аварийный ток короткого замыкания;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Диапазон срабатывания расцепителя КЗ: 1600 А - мгновенное отключение при токе выше этого порога;
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузки) - двойная защита в одном устройстве;
• Диапазон настройки защиты от перегрузки: 160 А - фиксированная настройка, регулировка невозможна;
• Тип дополнительного расцепителя: независимый - позволяет удалённо отключить выключатель по сигналу (например, от системы безопасности);
• Моторный привод встроенный - обеспечивает дистанционное управление включением/отключением без ручного воздействия;
• Тип подключения: винтовое - надёжное соединение с кабелем через зажимы;
• Максимальное сечение кабеля: 185 мм2 - совместим с крупными медными проводниками;
• Степень защиты: IP20 - защита от доступа пальцев и предметов >12 мм, но не от пыли и воды;
• Климатическое исполнение: УХЛ3 - работает при температурах от -60 C до +40 C, устойчив к влажности и перепадам;
• Способ монтажа: монтажная плата - крепится болтами к панели, не требует DIN-рейки;
• Конструкция: стационарная - не предусматривает съёмные модули или быстрый демонтаж;
• Количество переключающих контактов: 2 - один контакт для основной цепи, второй - для сигнализации или контроля состояния;
• Тип элемента управления: ручка-переключатель - удобное механическое управление вручную.

Совместимость и монтаж

Автоматический выключатель ВА57-35-344730 монтируется исключительно на монтажную плиту с помощью четырёх крепёжных отверстий. Для правильной установки необходимо соблюдать шаг крепления, указанный в чертежах КЭАЗ. Соединение с кабелем выполняется винтовыми зажимами - затяжка должна осуществляться моментом 1,5–2 Нм, чтобы избежать повреждения изоляции или плохого контакта. Моторный привод и независимый расцепитель подключаются к внешним цепям 24 В постоянного тока - проверьте полярность перед подключением. Выключатель не совместим с DIN-рейками, поэтому не используйте его в типовых шкафах с этим стандартом.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-037-05758109-2011. Сертифицирован в Реестре радиоэлектронной продукции (код РЭ-2509/20). Конструкция выполнена в соответствии с нормами безопасности для оборудования класса I. Отключение при КЗ происходит без выброса дуги за пределы корпуса благодаря литому изолирующему материалу. Однако IP20 не обеспечивает защиту от пыли и влаги - запрещено использование во влажных помещениях, на открытых площадках или в местах с риском попадания жидкости.

Преимущества

• Высокая коммутационная способность (35 кА) - надёжно отключает даже мощные КЗ;
• Встроенная система защиты от перегрузки и КЗ - два механизма в одном корпусе;
• Поддержка дистанционного управления - моторный привод и независимый расцепитель позволяют интегрировать выключатель в автоматизированные системы;
• Широкий диапазон рабочих температур (-60…+40 C) - подходит для холодных регионов и промышленных объектов с экстремальным микроклиматом;
• Фиксированная настройка тока перегрузки - исключает случайную неквалифицированную корректировку;
• Совместимость с кабелями до 185 мм2 - упрощает подключение мощных потребителей без переходников.

Ограничения применения

• Не применяется в цепях с напряжением выше 690 В переменного или 440 В постоянного тока - возможен пробой изоляции;
• IP20 не допускает эксплуатацию в сырых, пыльных или наружных условиях - требуется дополнительная герметизация или установка внутри закрытого шкафа;
• Отсутствие возможности регулировки тока перегрузки - нельзя адаптировать под меньшую нагрузку, только под 160 А;
• Требуется жёсткий монтаж на плите - невозможно использовать в шкафах с DIN-рейкой;
• Не рекомендован для частых операций включения/отключения - предназначен для редких коммутаций, не для частого циклического режима.

Примеры использования

• Защита главного входа на промышленном конвейере с двигателем 110 кВт;
• Отключение питания насосной группы в зимних условиях (температура ниже -40 C);
• Централизованное управление питанием станка через PLC и независимый расцепитель;
• Щитовая распределительной подстанции с напряжением 690 В и током 160 А;
• Система аварийного отключения в металлургическом цехе с использованием моторного привода.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (не более 185 мм2) и плотность затяжки винтов - слабый контакт вызывает нагрев;
• При подключении независимого расцепителя используйте источник 24 В DC с достаточной мощностью - минимальный ток срабатывания указан в паспорте;
• Не устанавливайте рядом с источниками тепла (трансформаторы, нагреватели) - превышение +40 C может снизить срок службы;
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе с большими токами;
• Для обслуживания отключите питание и убедитесь, что выключатель находится в положении “OFF” - внутренние части находятся под потенциалом даже при отключенном основном питании.
