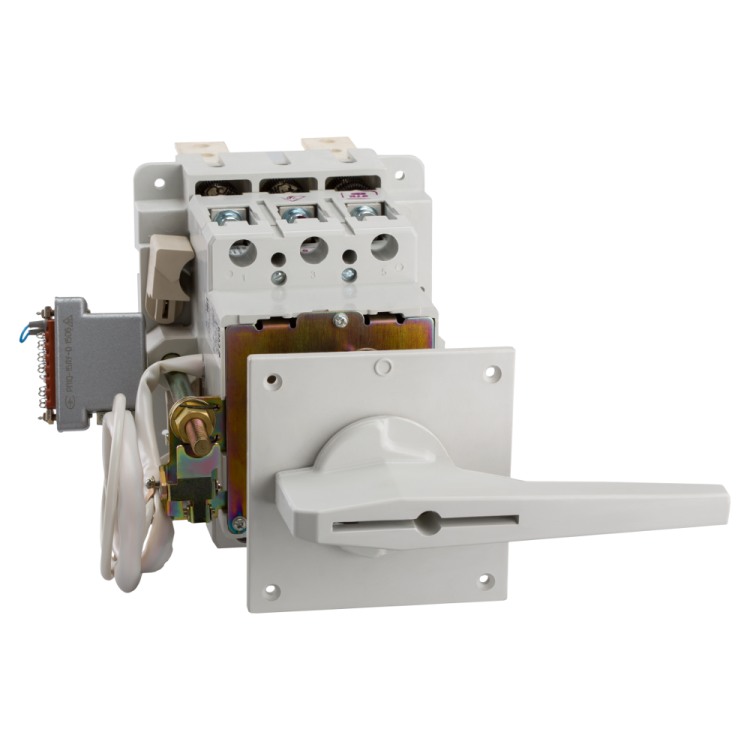

Выключатель автоматический 20А 200Im ВА57-35-340050 УХЛ3 690В AC КЭАЗ 222095

Автоматический выключатель ВА57-35-340050 20А 200Im 690В AC УХЛ3 от КЭАЗ - трёхполюсный выключатель в литом корпусе, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на монтажную плату в условиях умеренного и холодного климата. Артикул 222095 соответствует модели из серии ВА57.

Назначение и область применения

Выключатель ВА57-35-340050 используется для защиты электрических сетей переменного тока с напряжением до 690 В и частотой 50/60 Гц. Он обеспечивает автоматическое отключение при превышении допустимого тока (перегрузка) или возникновении короткого замыкания. Также поддерживает редкие ручные включения и отключения нагрузки. Применяется в распределительных щитах, на станках, конвейерах, в системах промышленной автоматизации и других объектах с жёсткими требованиями к надёжности.

Технические характеристики

• Род тока: переменный (AC)
• Номинальное напряжение: 690 В
• Номинальный ток: 20 А
• Количество полюсов: 3
• Номинальная отключающая способность: 6 кА
• Тип расцепителя: электромагнитный + тепловой
• Уставка срабатывания магнитного расцепителя: 200 А
• Диапазон настройки защиты от перегрузки: фиксированная - 20 А (не регулируется)
• Диапазон регулировки расцепителя короткого замыкания: фиксированный - 200 А
• Частота: 50/60 Гц
• Климатическое исполнение: УХЛ3 - работает при температурах от -60 C до +40 C
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды
• Максимальное сечение кабеля: 185 мм2
• Способ подключения: винтовые зажимы
• Тип привода: ручной, с поворотной рукояткой
• Конструкция: выдвижная - позволяет отсоединить устройство от силового контура без демонтажа
• Крепление: винтовое на монтажную плиту
• Наличие дугогасительной камеры: 3 (по одному на каждый полюс)
• Вспомогательные контакты: отсутствуют

Совместимость и монтаж

Выключатель ВА57-35-340050 монтируется на монтажную плату с помощью винтового крепления. Выдвижная конструкция позволяет легко отвести аппарат от контактной группы для обслуживания или замены, не отключая всю сеть. Для подключения используются винтовые зажимы, рассчитанные на провода сечением до 185 мм2. Убедитесь, что монтажная плита имеет достаточные габариты и прочность для установки трёхполюсного устройства. Нельзя использовать для монтажа в шкафах с открытой передней стенкой - степень защиты IP20 не предохраняет от внешних воздействий.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50030.2 и техническим условиям ТУ3422-037-05758109-2011. Соответствие нормам гарантирует безопасность при работе с токами до 6 кА. Сертифицирован в реестре радиоэлектронной продукции (код РЭ-2509/20). Конструкция с дугогасительными камерами исключает риск возгорания при отключении больших токов.

Преимущества

• Фиксированные настройки расцепителей - не требуют калибровки после установки
• Высокая отключающая способность (6 кА) - подходит для мощных промышленных сетей
• Широкий диапазон рабочих температур (-60…+40 C) - надёжна в суровых климатических условиях
• Выдвижная конструкция - упрощает сервисное обслуживание
• Литой корпус - механическая прочность и долговечность

Ограничения применения

• Не предназначен для частых операций включения/отключения - только редкие коммутации
• Отсутствуют вспомогательные контакты - нельзя подключить сигнализацию или удалённое управление
• Защита от перегрузки и короткого замыкания не регулируются - нельзя адаптировать под специфическую нагрузку
• IP20 - запрещено использование во влажных, пыльных или открытых помещениях без дополнительной защиты
• Не совместим с постоянным током выше 440 В - указано только для переменного тока до 690 В

Примеры использования

• Щитовая автоматика на заводе с напряжением 400–690 В
• Защита двигателя насоса в холодильном комплексе
• Распределительный щит на производстве с высокой вибрацией и перепадами температур
• Цепи питания конвейерных линий в пищевой промышленности

Практические советы

• При выборе проверьте соответствие номинала сети (690 В AC) и тока нагрузки (до 20 А). Перегрузка свыше 20 А вызовет срабатывание теплового расцепителя.
• Используйте кабели сечением не более 185 мм2 - иначе возможен нагрев и плохой контакт в зажимах.
• При монтаже на плату соблюдайте шаг крепления - устройство не является универсальным и требует точного расположения отверстий.
• Не используйте в качестве основного рубильника - он не рассчитан на ежедневные коммутации.
• Для работы в условиях повышенной влажности или пыли установите выключатель внутри закрытого шкафа с классом защиты не ниже IP54.
