Выключатель автоматический 500А 1000Im ВА57-39-344610 УХЛ3 690В AC КЭАЗ 238261

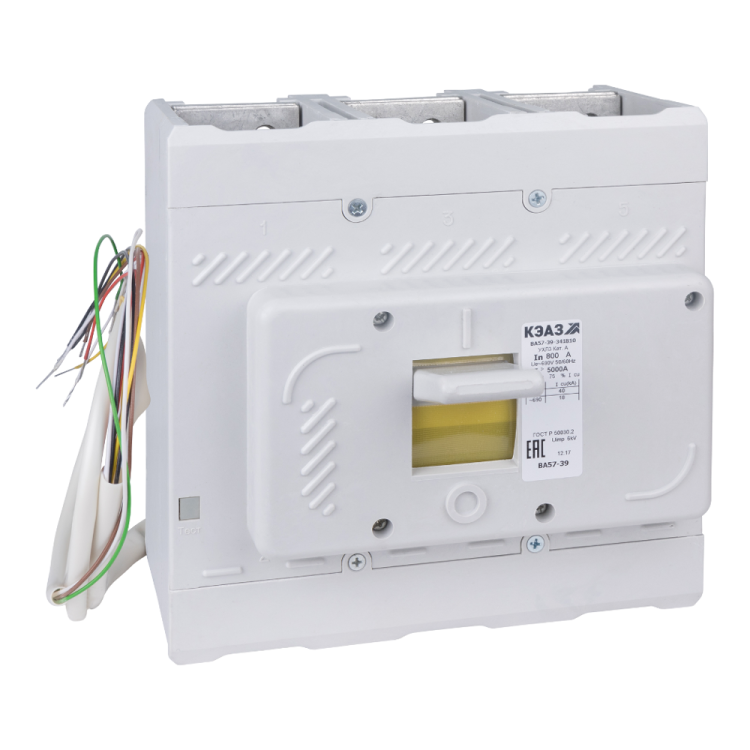

Автоматический выключатель ВА57-39-344610-500А-1000-690AC-УХЛ3 от КЭАЗ - трёхполюсный силовой аппарат в литом корпусе, рассчитанный на работу в сетях переменного тока до 690 В и токе 500 А. Обеспечивает защиту от перегрузок и коротких замыканий, подходит для стационарной установки на монтажную плату в условиях сурового климата.

Назначение и область применения

Выключатель ВА57-39-344610-500А-1000-690AC-УХЛ3 предназначен для защиты электрических цепей от токов перегрузки и короткого замыкания, а также для редких оперативных включений и отключений нагрузки. Применяется в распределительных щитах промышленных объектов: на станках, конвейерах, системах вентиляции, вводных устройствах зданий и других местах, где требуется надёжная защита мощных потребителей.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (AC), частота 50/60 Гц
• Номинальный ток: 500 А
• Номинальная отключающая способность: 40 кА - способен безопасно отключить аварийный ток высокой величины
• Количество полюсов: 3
• Тип расцепителя: комбинированный - тепловой (для перегрузки) и электромагнитный (для короткого замыкания)
• Уставка теплового расцепления: 500 А (не регулируется, фиксированная)
• Уставка электромагнитного расцепления: 1000 А - срабатывает при токе вдвое выше номинала
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не герметичен
• Климатическое исполнение: УХЛ3 - работает при температурах от -60 C до +40 C, устойчив к влажности и колебаниям температуры
• Максимальное сечение подключаемого кабеля: 300 мм2
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плиту (фиксация винтами)
• Тип управления: рычажковый переключатель
• Привод: ручной
• Нормативные документы: ГОСТ Р 50030.2, ТУ 3422-037-05758109-2011

Совместимость и монтаж

Выключатель ВА57-39-344610-500А-1000-690AC-УХЛ3 имеет стационарное исполнение и монтируется исключительно на монтажную плату с помощью винтов. Подключение проводов осуществляется через винтовые зажимы - допускаются медные жилы сечением до 300 мм2. Для правильной сборки необходимо соблюдать момент затяжки винтов, указанный в руководстве производителя. Отсутствие клемм для быстрого подключения требует подготовки проводов и точного монтажа. Не предназначен для DIN-рейки.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ 3422-037-05758109-2011. Сертифицирован в реестре радиоэлектронной продукции (код РЭ-2508/20). Конструкция обеспечивает механическую прочность и предотвращает случайное прикосновение к токоведущим частям благодаря изолирующему литому корпусу. Наличие дугогасительной камеры позволяет безопасно гасить электрическую дугу при отключении больших токов.

Преимущества

• Высокая отключающая способность (40 кА) - подходит для сетей с большими токами КЗ
• Фиксированная уставка защиты - минимизирует риск некорректной настройки
• Широкий диапазон рабочих температур (-60…+40 C) - надёжна в холодных регионах и неотапливаемых помещениях
• Изготовлен в литом корпусе - повышенная ударопрочность и долговечность
• Поддержка кабелей до 300 мм2 - удобен для подключения мощных линий

Ограничения применения

• Не предназначен для частых операций включения/выключения - используется только для редких коммутаций
• IP20 - не защищён от попадания воды, пыли и влаги; не применяется во влажных, открытых или запылённых средах без дополнительной защиты
• Отсутствуют регулируемые параметры защиты - нельзя изменить порог срабатывания по перегрузке
• Только стационарный монтаж на плату - не совместим с DIN-рейкой
• Не предназначен для работы с постоянным током свыше 440 В - максимальное DC-напряжение указано в спецификации, но в данном случае используется только AC

Примеры использования

• Защита главного ввода на промышленном предприятии с питанием 690 В
• Отключение крупного двигателя на конвейере (ток 500 А)
• Щитовая автоматика в холодильных комплексах, где температура опускается ниже -40 C
• Распределительные пункты на нефтегазовых объектах в северных районах России

Практические советы

• При выборе проверьте соответствие номинального тока нагрузки - 500 А - и убедитесь, что сечение кабеля не превышает 300 мм2
• Учитывайте, что уставка по короткому замыканию фиксирована на 1000 А - если ваша система требует более чувствительной защиты, этот аппарат не подойдёт
• Для эксплуатации в условиях повышенной влажности или пыли используйте внешнюю защитную оболочку или шкаф с классом IP54+
• При монтаже на плату обязательно закрепите устройство равномерно, чтобы избежать деформации корпуса
• Проверяйте состояние винтовых зажимов при плановом обслуживании - ослабление контакта вызывает нагрев
