Выключатель автоматический 630А 2000Im ВА57-39-341870 УХЛ3 690В AC НР=230В AC/220В DC ПЭ230AC КЭАЗ 234767

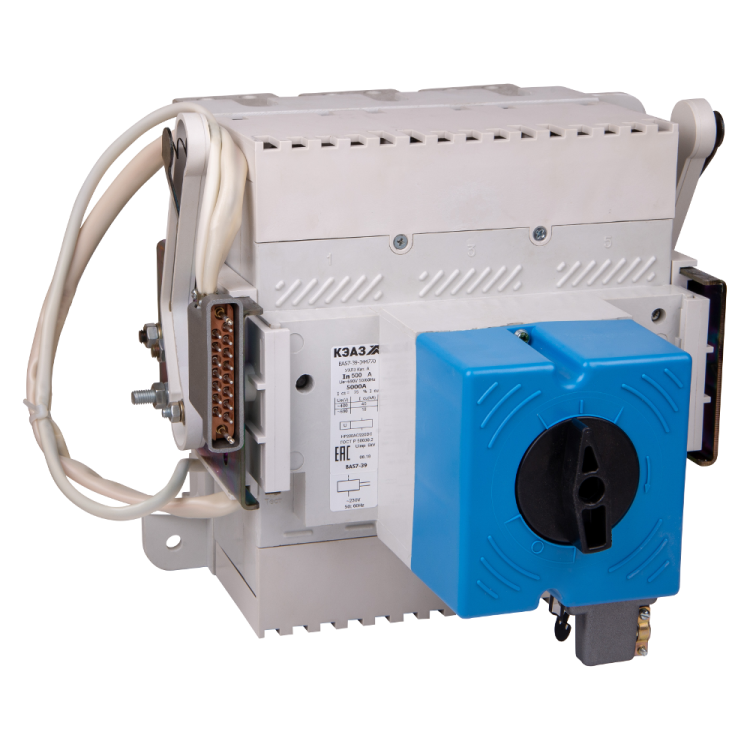

Автоматический выключатель ВА57-39-341870-630А-2000-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3 от КЭАЗ - трёхполюсный выключатель в литом корпусе с номинальным током 630 А, предназначен для защиты силовых цепей от перегрузок и коротких замыканий, а также для редких оперативных включений и отключений. Подходит для установки на монтажную плату в условиях холодного климата.

Назначение и область применения

Выключатель ВА57-39-341870-630А-2000-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3 используется в электрических сетях переменного тока до 690 В (50–60 Гц) и постоянного тока до 440 В. Он защищает оборудование от токов перегрузки и короткого замыкания, а также обеспечивает ручное отключение цепи при необходимости. Применяется в распределительных щитах, на станках, конвейерах, в системах энергообеспечения промышленных объектов. Учитывая высокую отключающую способность (40 кА), подходит для участков с большими токами КЗ.

Технические характеристики

• Номинальный ток: 630 А - максимальный длительно допустимый ток без срабатывания защиты;
• Номинальное напряжение: 690 В переменного тока, 440 В постоянного тока;
• Номинальная отключающая способность: 40 кА - способность безопасно прервать аварийный ток;
• Защита от перегрузки: настраивается на 630 А (фиксированная, без регулировки);
• Защита от короткого замыкания: срабатывает при токе 2000 А (порог расцепления);
• Тип расцепителей: электромагнитный (для КЗ) и тепловой (для перегрузки);
• Дополнительный расцепитель: независимый (230 В AC / 220 В DC) - позволяет удалённо отключить выключатель;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги;
• Климатическое исполнение: УХЛ3 - работает при температурах от –60 C до +40 C, устойчив к влажности и колебаниям температуры;
• Подключение: винтовые зажимы, максимальное сечение кабеля - 400 мм2;
• Количество переключающих контактов: 2 - для сигнализации состояния (вкл./выкл.) через внешние устройства;
• Привод: электромагнитный - обеспечивает быстрое срабатывание;
• Конструкция: выдвижная - позволяет извлекать устройство из монтажной рамы без демонтажа проводов;
• Способ монтажа: на монтажную плиту (панель) - фиксируется болтами, не требует DIN-рейки.

Совместимость и монтаж

Выключатель ВА57-39-341870-630А-2000-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3 монтируется исключительно на монтажную плату. Для этого требуется подготовленное отверстие соответствующего размера и четыре крепёжных отверстия под болты. Выдвижная конструкция позволяет выводить аппарат из корпуса для обслуживания - достаточно открутить два фиксатора и потянуть ручку. Подключение кабелей - только винтовое; сечение жил не должно превышать 400 мм2. Независимый расцепитель (НР230AC/220DC) подключается отдельными проводами к источнику управления - 230 В переменного или 220 В постоянного тока. Обязательно соблюдать полярность при подключении постоянного тока.

Безопасность и стандарты

Выключатель ВА57-39-341870-630А-2000-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3 соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-037-05758109-2011. Сертифицирован в реестре радиоэлектронной продукции (код РЭ-2508/20). Степень защиты IP20 не предохраняет от попадания воды или пыли - не применяйте в сырых, пыльных или открытых помещениях. Все токоведущие части закрыты литым корпусом, что исключает случайное прикосновение при установленном положении.

Преимущества

• Высокая отключающая способность (40 кА) - надёжно защищает даже в мощных промышленных сетях;
• Выдвижная конструкция - упрощает сервисное обслуживание без отключения всей системы;
• Наличие независимого расцепителя - даёт возможность дистанционного отключения по сигналу от PLC или другой системы управления;
• Широкий диапазон рабочих температур (до –60 C) - подходит для работы в суровых климатических условиях, включая холодильные камеры и открытые площадки;
• Фиксированный порог перегрузки (630 А) - исключает некорректную настройку, повышает надёжность в однотипных системах.

Ограничения применения

• Не предназначен для частых операций включения/отключения - рассчитан на редкое использование (не более 1000 циклов в год);
• IP20 - нельзя использовать во влажных, пыльных или наружных условиях без дополнительной защиты;
• Отсутствие возможности регулировки тока перегрузки - нельзя адаптировать под нагрузку ниже 630 А;
• Требуется монтажная плита - не совместим с DIN-рейкой, что ограничивает применение в типовых шкафах;
• Напряжение независимого расцепителя строго 230 В AC или 220 В DC - не поддерживает другие уровни напряжения.

Примеры использования

• Главный входной автомат в промышленном распределительном щите 690 В на цепи питания конвейерной линии;
• Защита крупного двигателя 630 А в металлургическом цехе с возможностью дистанционного отключения;
• Щитовая установка в холодильном комплексе с экстремально низкими температурами (УХЛ3);
• Цепь постоянного тока 220 В в системе резервного питания, где требуется надёжное отключение при аварии.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (не более 400 мм2) и плотность затяжки винтов - слабый контакт вызывает нагрев;
• При использовании независимого расцепителя убедитесь, что источник управления имеет достаточную мощность и стабильное напряжение - скачки могут вызвать отказ;
• Избегайте установки рядом с источниками тепла - хотя выключатель рассчитан на +40 C, длительный перегрев снижает срок службы;
• При работе в условиях низких температур (ниже –40 C) перед первым включением дайте устройству прогреться до минимума рабочего диапазона;
• Для обслуживания всегда используйте выдвижную функцию - не отсоединяйте провода полностью, чтобы не терять маркировку и не нарушать схему.
