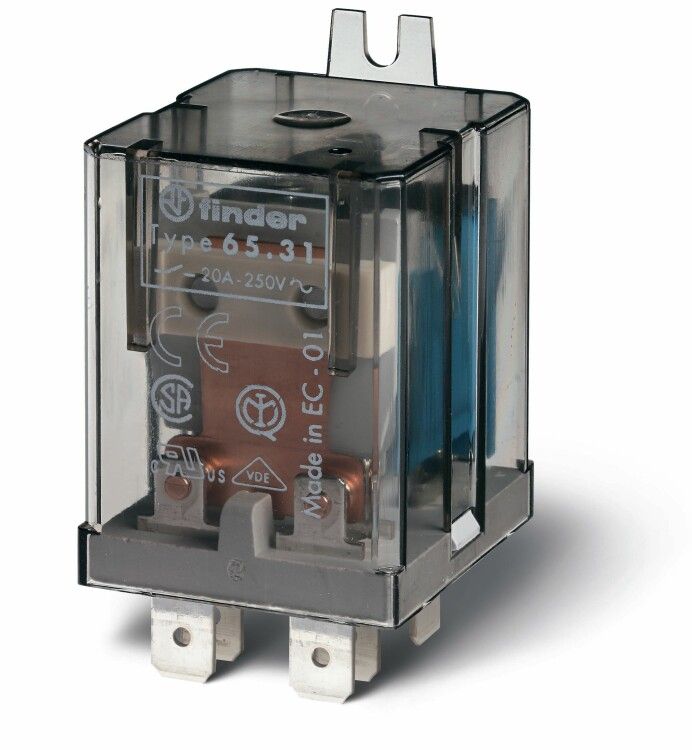

Силовое электромеханическое реле; монтаж в наконечники Faston 250 (6.3x0.8мм); 1NO 30A; контакты AgCdO (зазор 3мм) | 653190240300 Finder 65.31.9.024.0300

Реле силовое электромеханическое Finder 65.31.9.024.0300 предназначено для коммутации нагрузок до 30 А в цепях постоянного тока. Монтаж через наконечники Faston 250 и наличие фланца позволяют устанавливать его на панели или монтажную плату - идеальный выбор для систем автоматизации, где важна надёжность и компактность.

Назначение и область применения

Это промежуточное реле используется для управления мощными нагрузками с помощью слаботочных сигналов. Подходит для включения/выключения двигателей, нагревательных элементов, световых приборов и других устройств, требующих коммутации тока до 30 А. Часто применяется в промышленной автоматике: на станках, конвейерах, системах управления HVAC, в распределительных щитах.

Технические характеристики

• Род тока: постоянный (DC)
• Напряжение катушки: 24 В DC
• Коммутируемый ток: 30 А
• Количество нормально открытых (НО) контактов: 1
• Тип контактов: одинарный, материал - серебро-кадмиевый оксид (AgCdO)
• Зазор между контактами: не менее 3 мм
• Тип управления: моностабильное (обычное реле - возвращается в исходное состояние после отключения питания)
• Подключение: плоские штекеры Faston 250 (6,3×0,8 мм)
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям и крупным предметам, но не от пыли и воды)
• Климатическое исполнение: УХЛ4 (работает при температуре от −25 C до +40 C, допустима повышенная влажность)
• Материал корпуса: термостойкий пластик
• Поляризация: свободная - можно подключать катушку любым способом (плюс и минус местами менять можно)
• Монтаж: фланцевый, с возможностью крепления на DIN-рейку или монтажную плату

Совместимость и монтаж

Реле Finder 65.31.9.024.0300 совместимо со стандартными наконечниками Faston 250 (6,3×0,8 мм). Для монтажа используйте фланец - он позволяет закрепить реле на поверхности с помощью двух винтов или защёлкивать в специальные гнёзда на панелях. Катушка подключается напрямую к проводам 24 В DC. Обязательно проверьте соответствие сечения провода и типа наконечника - не используйте более толстые или деформированные штекеры, чтобы избежать плохого контакта.

Безопасность и стандарты

Реле соответствует европейским стандартам EN 61810-1, EN 61810-2 и EN 61810-7 - они регламентируют безопасность, долговечность и электрические параметры промежуточных реле. Сертифицировано для работы в промышленных условиях. Отдельно стоит отметить зазор в 3 мм между контактами - это обеспечивает высокую электрическую прочность и снижает риск пробоя при импульсных перегрузках.

Преимущества

• Контакты из AgCdO - устойчивы к дуговым повреждениям, подходят для коммутации индуктивных нагрузок (например, катушек, двигателей)
• Фланцевый монтаж даёт жёсткую фиксацию, предотвращает вибрационное ослабление контактов
• Свободная полярность катушки упрощает подключение и снижает вероятность ошибки при сборке
• Высокий ток коммутации (30 А) позволяет заменить несколько маломощных реле одним этим
• Известный бренд Finder - гарантия качества и долговечности

Ограничения применения

• Не предназначен для работы во влажной среде или на открытом воздухе - IP20 не защищает от пыли и брызг
• Не рекомендуется для частых включений/выключений свыше 10 000 циклов в год - срок службы ограничен механической износостойкостью
• Не работает при напряжении ниже 20 В или выше 30 В на катушке - возможны отказы или недостаточное срабатывание
• Не подходит для переменного тока - только для 24 В постоянного
• Не имеет встроенной защиты от перенапряжений - при работе с индуктивными нагрузками требуется внешний демпфер (диод или RC-цепочка)

Примеры использования

• Управление насосом 24 В DC в системе охлаждения станка
• Переключение режима нагрева в контроллере печи
• Включение световой сигнализации при аварии в щите управления
• Коммутация цепи питания соленоидного клапана в автоматической линии

Практические советы

• При монтаже на DIN-рейку используйте адаптер-держатель - реле не рассчитано на прямое крепление к рейке без фланца
• Для увеличения срока службы контактов добавьте в цепь дифференциальную RC-цепь или диод (при индуктивной нагрузке)
• Проверяйте плотность посадки штекеров - плохо затянутый Faston вызывает перегрев и оплавление
• Не устанавливайте рядом с источниками тепла - максимальная рабочая температура окружающей среды +40 C
• При замене аналогичного реле - убедитесь, что новый экземпляр имеет тот же тип контактов (AgCdO) и зазор ≥3 мм - это влияет на долговечность при больших токах
