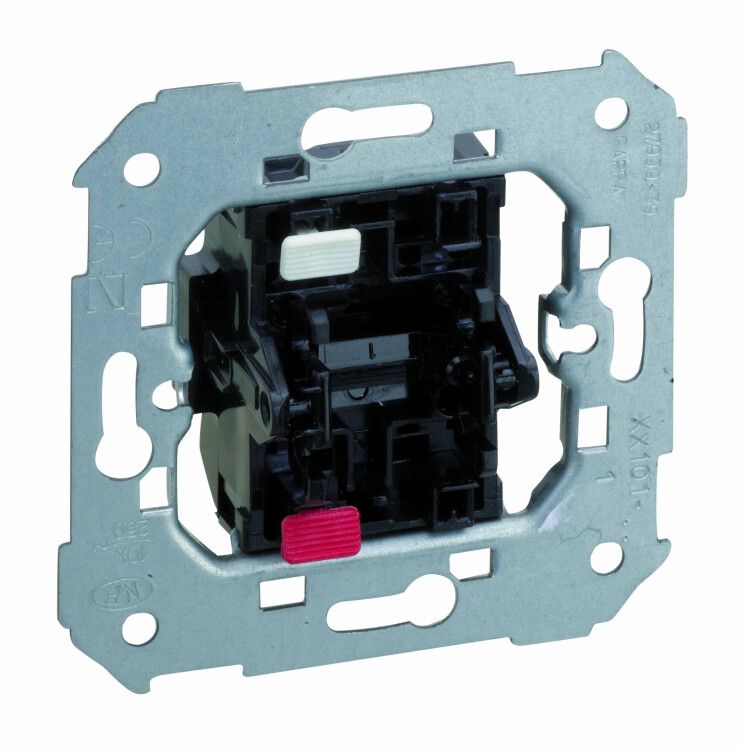

Переключатель перекрестный 1-кл. СП Simon 75 10А с 3-х мест механизм 75251-39

Выключатель Simon S82N (арт. 75251-39) - это одноклавишный перекрестный механизм для организации управления освещением из трёх и более точек. Подходит для скрытой установки в распределительных коробках и стеновых нишах, где требуется надёжное коммутирование цепей до 10 А.

Назначение и область применения

Этот выключатель используется в схемах много управления светом - когда необходимо включить или выключить один источник света из трёх и более мест. Пример: лестница между этажами, длинный коридор, спальня с выходами у двух кроватей и двери. Отличается от обычного проходного тем, что работает как среднее звено в цепочке: соединяет два проходных выключателя и меняет состояние цепи на противоположное.

Технические характеристики

• Номинальное напряжение: 250 В - рассчитан на бытовые сети 220–240 В;
• Номинальный ток: 10 А - допустимая нагрузка до 2,2 кВт (например, несколько LED-светильников или одна люстра);
• Количество клавиш: 1 - управление одним контуром;
• Схема подключения: перекрестный - требует пары проходных выключателей на концах цепи;
• Способ подключения: винтовые клеммы - фиксируют провода сечением до 1,5 мм2;
• Степень защиты: IP20 - защищён от контакта с пальцами, но не от воды и пыли; предназначен только для внутренней установки;
• Материал корпуса: пластик - не горючий, устойчивый к механическому воздействию;
• Цвет: черный - матовая отделка, не бликуют, хорошо сочетаются с современной отделкой;
• Климатическое исполнение: УХЛ3 - можно использовать в помещениях с колебаниями температуры от −25C до +40C и повышенной влажностью (не во влажных зонах!);
• Галогены: отсутствуют - соответствует экологическим требованиям при утилизации;
• Крепление: винтовое - фиксируется в подрозетнике через боковые лапки.

Совместимость и монтаж

Механизм совместим с подрозетниками стандарта Евро (диаметр 68 мм) и другими типами, имеющими аналогичную форму. Монтируется исключительно внутри стен - не предназначена для открытой установки. Для работы в системе “три точки” необходимы два проходных выключателя (S82N с двумя контактными группами) и этот перекрестный элемент между ними. Каждый провод подключается винтом: жилы должны быть зачищены на 8–10 мм, плотно затянуты, чтобы избежать нагрева. Нельзя использовать с проводами больше 1,5 мм2 - риск перегрева и оплавления клемм.

Безопасность и стандарты

Изделие соответствует техническим условиям ТУ 3464-001-77313241-08. Соответствует нормам безопасности для электроустановок в жилых и общественных зданиях. Защита IP20 обеспечивает безопасность от случайного прикосновения к токоведущим частям, но не заменяет обязательное заземление всей системы. Не рекомендовано применение в сырых помещениях (ванна, баня, подвал).

Преимущества

• Простая и проверенная схема подключения - легко интегрируется в существующую проводку;
• Матовое покрытие снижает видимость следов пальцев и грязи;
• Работает в широком диапазоне температур - подходит для холодных помещений;
• Отсутствие галогенов делает продукт безопасным при возгорании - меньше токсичных выбросов;
• Фирменная система Simon S82 - все механизмы этой серии взаимозаменяемы и имеют единый дизайн.

Ограничения применения

• Не применяется как самостоятельный выключатель - обязательно нужен проходной выключатель на каждом конце цепи;
• Запрещено использование вне закрытых помещений - IP20 не защищает от влаги и пыли;
• Не поддерживает высокие мощности - нельзя подключать тепловентиляторы, плиты, сварочные аппараты;
• Подключение проводов >1,5 мм2 недопустимо - повышает риск аварии;
• Не совместим с автоматическими системами (умный дом) без внешних модулей - только ручное управление.

Примеры использования

• Освещение лестницы: три точки - первый этаж, площадка, второй этаж;
• Длинный коридор: вход, середина, выход в комнату;
• Спальная комната: у каждой кровати и у двери - удобство включения перед сном;
• Производственные помещения: контроль освещения вдоль конвейера с несколькими рабочими участками.

Практические советы

• Перед монтажом всегда отключите питание - даже при использовании старой проводки возможен потенциал на одном из проводов;
• Обращайте внимание на цвета изоляции: L - фаза, N - нуль, PE - заземление. Перекрестный выключатель не имеет полярности, но правильное подсоединение всех элементов важно для целостности схемы;
• Проверьте соответствие типа выключателя: если вам нужны три точки управления - используйте два проходных и один перекрестный (этот модель);
• При сборке схемы сделайте фото или схему подключения - так легче будет диагностировать проблему позже;
• Затягивайте винты равномерно - слабый контакт вызывает нагрев, слишком сильный - деформирует клемму.
