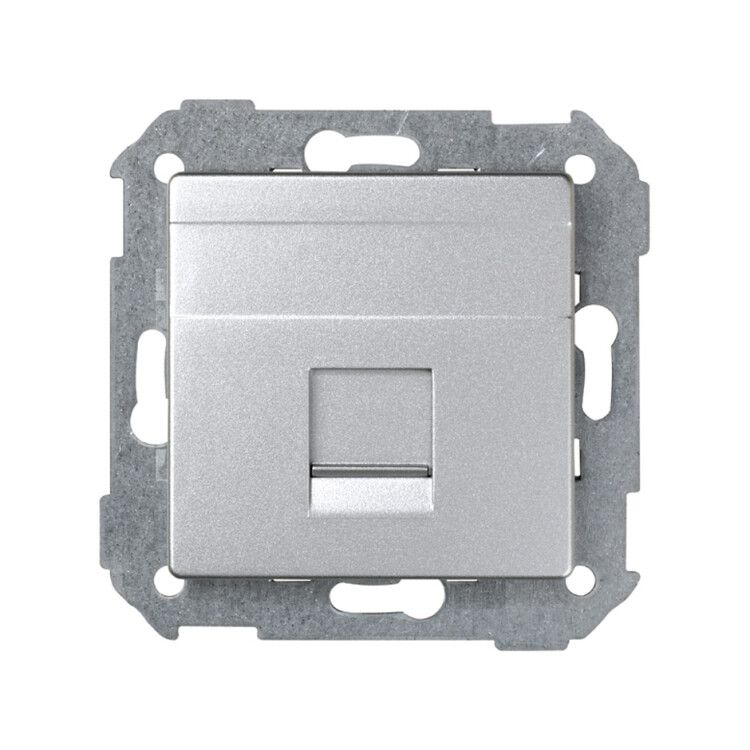

Адаптер на 1 RJ45(12) коннектор 75528; 75540; 75541; 75544-39 защ. шторки Simon82 Detail алюм. 82005-93

Адаптер Simon 82005-93 предназначен для удобного подключения различных типов сетевых и телефонных кабелей через один корпус с защитной шторкой. Подходит для установки в распределительные коробки, панели управления и стеновые ниши там, где требуется компактный и надёжный интерфейс.

Назначение и область применения

Адаптер Simon 82005-93 позволяет подключить к одному выходу кабели с разъёмами UTP/RJ45, FTP/RJ45, RJ12 и AMP. Это особенно полезно в местах, где необходимо объединить несколько типов сигналов - например, Ethernet, телефонная линия и управляющие цепи - без увеличения числа отверстий в панели. Применяется в системах автоматизации, телекоммуникациях, офисном оборудовании и промышленных контроллеров.

Технические характеристики

• Форм-фактор: 50×50×50 мм - компактный размер для плотной укладки в ограниченном пространстве
• Материал корпуса: пластик - устойчив к механическим воздействиям и химически инертен
• Цвет: серый - соответствует стандартным цветовым решениям промышленных панелей
• Тип защиты от пыли: да - обеспечивает работу в условиях повышенной запылённости
• Тип крепления: безвинтовое зажимное - быстрая фиксация без инструментов
• Конфигурация: одна входная группа с шторкой - предотвращает попадание пыли и посторонних предметов при неиспользовании

Совместимость и монтаж

Адаптер Simon 82005-93 совместим с кабелями, оснащёнными разъёмами RJ45 (UTP/FTP), RJ12 и AMP. Устанавливается в стандартные прямоугольные отверстия 50×50 мм. Крепится за счёт зажимных лапок - достаточно вставить адаптер в отверстие до щелчка. Шторка открывается при подключении кабеля и закрывается после извлечения. Для монтажа не требуются винты, гайки или сверление.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования низкого напряжения. Защита от пыли повышает долговечность контактов в средах с высокой запылённостью. Однако не предназначено для работы во влажных помещениях или под прямыми струями воды - IP-класс не указан, поэтому использование вне герметичных корпусов допустимо только в сухих условиях.

Преимущества

• Объединяет четыре типа разъёмов в одном устройстве - экономит место и снижает количество точек подключения
• Шторка защищает контакты от пыли и случайных замыканий
• Безвинтовое крепление ускоряет установку и обслуживание
• Стандартные размеры позволяют использовать адаптер вместо аналогов других брендов

Ограничения применения

• Не рассчитан на внешнюю установку - отсутствует защита от влаги
• Поддерживает только сигнальные уровни - не предназначен для передачи мощности выше 48 В / 1 А
• Несовместим с экранированными кабелями с металлическими оболочками, требующими заземления через корпус - адаптер не имеет контактной площадки для заземления
• Работает только с разъёмами стандарта RJ45 и RJ12; не поддерживает другие форматы (например, M12, BNC)

Примеры использования

• Установка в панель управления станком: один порт для Ethernet (UTP), второй - для телефона (RJ12), третий - для датчиков (AMP)
• Монтаж в серверную комнату: сборка нескольких слаботочных каналов в одной точке доступа
• Интеграция в системы видеонаблюдения: подключение камеры (FTP), питания (AMP) и сигнализации (RJ12) через единый интерфейс

Практические советы

• Перед установкой проверьте глубину отверстия - адаптер выступает на 50 мм, что важно для плотных панелей
• При использовании экранированных кабелей (FTP) обязательно заземляйте экран отдельно - адаптер не обеспечивает этого
• Не используйте силу при вставке кабелей - шторка легко ломается при перекосе
• Для частых подключений выбирайте места с минимальной запылённостью - даже с шторкой длительная эксплуатация в грязи снижает срок службы контактов
• Замена адаптера возможна без демонтажа всей панели - просто выньте старый и вставьте новый Simon 82005-93
