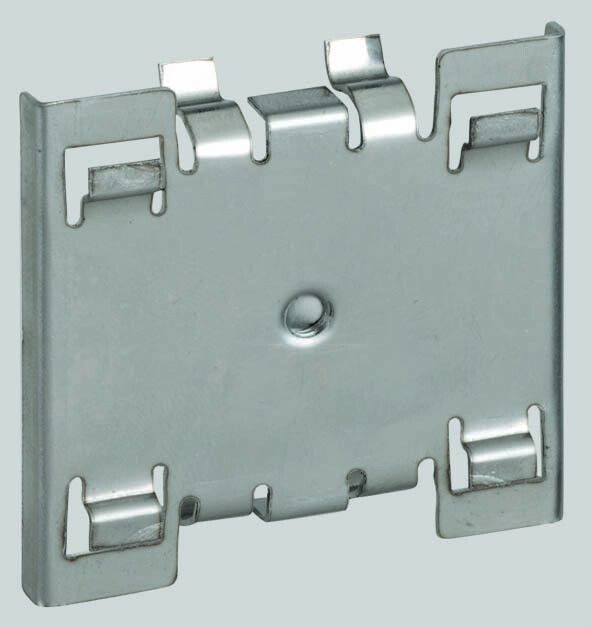

Суппорт для монтажа офиблоков KFP... и KFC... на DIN-рейку Simon Connect KSF5

Суппорт для монтажа офиблоков KFP и KFC на DIN-рейку от Simon (арт. ksf5) - это металлический крепёжный элемент, предназначенный для фиксации модульных устройств KFP и KFC на стандартной DIN-рейке. Он обеспечивает надёжную установку без необходимости сверления или дополнительных креплений.

Назначение и область применения

Суппорт для монтажа офиблоков KFP и KFC на DIN-рейку используется для установки одно- или многопостовых офиблоков - компактных распределительных коробок с контактными группами. Подходит для монтажа в щитках управления, автоматических системах и распределительных устройствах. Применяется в промышленном оборудовании, на транспорте, в энергообъектах и других местах, где требуется быстрая и прочная фиксация модулей на DIN-рейке.

Технические характеристики

• Тип изделия: аксессуар для монтажа
• Количество постов: 1 (поддерживает один офиблок)
• Способ монтажа: открытый - доступ к клеммам сохранён после установки
• Исполнение: крепежная лапка с защёлкой для фиксации на DIN-рейке
• Материал: металл - устойчив к механическим нагрузкам и деформациям
• Тип адаптера: прямолинейный - выступает перпендикулярно рейке
• Степень защиты: IP20 - защита от контакта с пальцами и предметами более 12 мм, но не от воды и пыли
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −25C до +40C и повышенной влажности
• Цвет: серебристый - соответствует цветовой гамме большинства силовых корпусов
• Нормативный документ: ТУ 3464-001-77313241-08

Совместимость и монтаж

Суппорт для монтажа офиблоков KFP и KFC на DIN-рейку совместим исключительно с офиблоками серии KFP и KFC от Simon. Не подходит для других типов модулей или брендов. Монтаж выполняется просто: защёлка лапки плотно фиксируется на стандартной DIN-рейке шириной 35 мм. После установки офиблок вставляется в суппорт до характерного щелчка. Для демонтажа достаточно слегка оттянуть фиксатор и извлечь устройство.

Безопасность и стандарты

Суппорт для монтажа офиблоков KFP и KFC на DIN-рейку изготовлен в соответствии с требованиями ТУ 3464-001-77313241-08. Степень защиты IP20 гарантирует безопасность при работе в закрытых щитках, но не допускает использование во влажных, пыльных или наружных условиях. Климатическое исполнение УХЛ3 позволяет применять изделие в помещениях с контролируемым микроклиматом, например, в цехах, офисах и административных зданиях.

Преимущества

• Прочная металлическая конструкция снижает риск повреждения при вибрациях и ударах
• Фиксация на DIN-рейке без инструментов - экономит время при сборке и обслуживании
• Открытый тип монтажа обеспечивает свободный доступ к клеммам для диагностики и замены проводов
• Серебристый цвет гармонирует с корпусами Simon и другими промышленными решениями

Ограничения применения

• Не предназначен для внешней установки - IP20 не защищает от влаги и пыли
• Подходит только для офиблоков KFP и KFC; несовместим с аналогами других производителей
• Работает только при температуре от −25C до +40C - не использовать в холодильных камерах или жарких зонах без вентиляции
• Не рекомендован для частого перемещения - постоянная установка на DIN-рейке

Примеры использования

• Установка однопостового офиблока KFP в распределительном шкафу станка для коммутации сигналов управления
• Фиксация KFC в щите автоматизации конвейера для подключения датчиков и реле
• Монтаж в этажных щитах жилых домов при использовании системы Simon для контроля освещения

Практические советы

• Перед установкой проверьте, что DIN-рейка имеет стандартную ширину 35 мм - иначе суппорт не зафиксируется
• Не используйте суппорт для монтажа тяжёлых или крупногабаритных устройств - он рассчитан только на легкие офиблоки
• При множественной установке соблюдайте минимальный шаг между суппортами - минимум 15 мм для удобства доступа к клеммам
• После монтажа убедитесь, что офиблок плотно защёлкнут - попробуйте слегка потянуть его на себя
• Для сервисного обслуживания всегда отключайте питание перед извлечением офиблока
