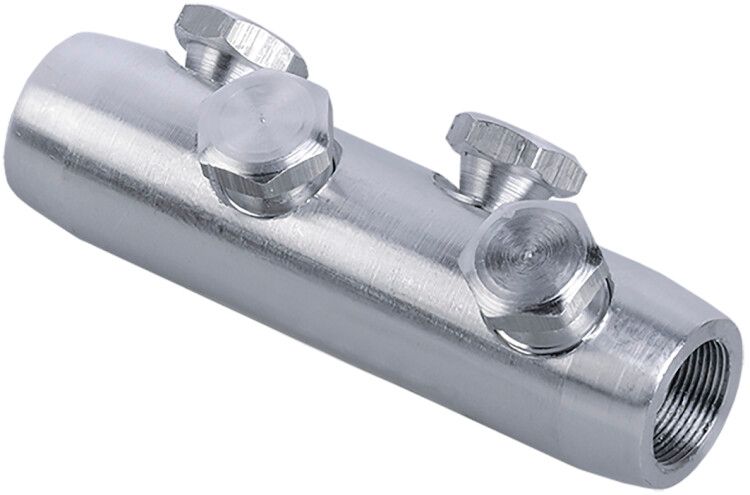

Соединитель болтовой ГСП 150-240 35кВ | UGSP-240-150-240-35KV-S IEK

Соединитель болтовой ГСП 150-240 35кВ - надёжный элемент для электрического и механического соединения алюминиевых и медных жил кабелей сечением 150–240 мм2 на напряжение до 35 кВ. Произведён компанией IEK, артикул ugsp-240-150-240-35kv-s, предназначен для постоянного монтажа в распределительных устройствах и кабельных линиях.

Назначение и область применения

Соединитель болтовой ГСП 150-240 35кВ используется для создания прочного и электрически надёжного соединения между алюминиевыми и медными жилами кабелей. Применяется в силовых кабельных сетях 35 кВ: на подстанциях, в кабельных переходах, при присоединении к трансформаторам, выключателям и другому оборудованию. Подходит для новых установок и реконструкций старых линий.

Технические характеристики

• Номинальное поперечное сечение жил: 150–240 мм2 - позволяет соединять кабели средней и большой мощности
• Номинальное напряжение: 35 кВ (35 000 В) - рассчитан на работу в высоковольтных сетях
• Тип соединения: болтовой - обеспечивает механическую устойчивость и возможность многократного демонтажа
• Количество болтов: 4 - равномерное распределение усилия затяжки
• Количество винтов: 4 - совпадает с количеством болтов, используется для фиксации контактной части
• Наличие срывной головки: да - предотвращает перегрузку при затяжке, гарантирует заданный момент
• Материал: дюралюминиевые сплавы В95 и Д16Т1 - легкий, прочный, с хорошей электропроводностью
• Защитное покрытие: отсутствует - требует защиты от коррозии при эксплуатации в агрессивной среде
• Цвет: серый - стандартная окраска металлических изделий
• Срок службы: 30 лет - при соблюдении условий монтажа и эксплуатации
• Климатическое исполнение: УХЛ3 по ГОСТ 15150-69 - работает при температуре от −60C до +40C, в условиях повышенной влажности и запылённости

Совместимость и монтаж

Соединитель болтовой ГСП 150-240 35кВ совместим с однопроволочными и многопроволочными алюминиевыми и медными жилами указанного сечения. Для правильного монтажа:

• Зачищайте жилы на длину, соответствующую глубине гнезда соединителя - не допускайте зазора
• Используйте динамометрический ключ - срывная головка болта срабатывает при достижении оптимального момента затяжки; превышение может повредить деталь
• Не используйте смазки или антикоррозийные составы внутри контакта - они снижают проводимость
• Убедитесь, что жилы одного материала (алюминий/медь) не смешиваются без переходника - этот соединитель уже предназначен для обоих материалов
• Фиксируйте соединитель в кабельном канале или на опоре - он не имеет крепления, поэтому нуждается в внешнем удержании

Безопасность и стандарты

Соединитель болтовой ГСП 150-240 35кВ соответствует требованиям ГОСТ 15150-69 по климатическому исполнению УХЛ3. Конструкция прошла проверку на термическую и электродинамическую стойкость в рамках внутренних норм IEK. Наличие срывной головки исключает риск перетяга, который может вызвать нагрев и выход из строя. Не применяется в взрывоопасных зонах - не имеет соответствующего взрывозащищенного исполнения.

Преимущества

• Высокая механическая прочность благодаря дюралюминиевым сплавам
• Гарантированный момент затяжки за счёт срывной головки - минимизация человеческого фактора
• Поддержка двух типов жил (алюминий и медь) в одном устройстве
• Долгий срок службы - 30 лет при правильной эксплуатации
• Стандартная форма и размеры - совместим с большинством существующих кабельных систем

Ограничения применения

• Не предназначен для работы в условиях постоянного воздействия открытой воды - отсутствие защитного покрытия делает его уязвимым к коррозии
• Не использовать в помещениях с химически активной средой (например, химзаводы, кислотные цеха) без дополнительной герметизации
• Не подходит для частого демонтажа - хотя болты можно откручивать, многократные операции снижают надёжность контакта
• Требует обязательного крепления вне корпуса - сам по себе не фиксируется на конструкции
• Не применять при температурах ниже −60C или выше +40C - выходит за рамки класса УХЛ3

Примеры использования

• Соединение кабелей 35 кВ между трансформатором и КРУ
• Присоединение ответвлений от воздушной ЛЭП к кабельному вводу
• Обходной участок в кабельной трассе при замене сегментов
• Монтаж в распределительных пунктах на промышленных объектах

Практические советы

• Перед монтажом проверьте соответствие сечения жилы - даже небольшое отклонение (например, 185 вместо 240) может привести к перегреву
• После затяжки проверьте плотность соединения - попробуйте слегка потянуть жилу; она не должна двигаться
• При работе в сыром климате после монтажа обработайте место соединения специальной термоусадочной трубкой или бандажом - компенсирует отсутствие покрытия
• Документируйте каждый монтаж - отметьте дату, номер соединителя и момент затяжки - это важно для будущего обслуживания
• Соединитель bolтовой ГСП 150-240 35кВ от IEK - один из немногих решений в своём классе с гарантированным сроком службы 30 лет; выбирайте его там, где важна долговечность, а не экономия
