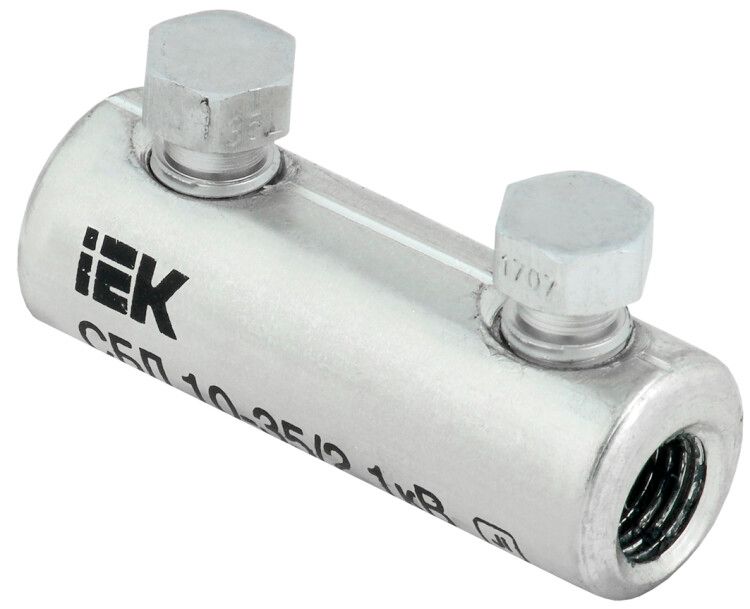

Соединитель болтовой луженый СБЛ 10-35/2 1кВ IEK (ИЭК) UCB11-010-035-02-01

Соединитель болтововой луженый СБЛ 10-35/2 1 кВ от IEK предназначен для надежного электрического соединения алюминиевых и медных кабельных жил сечением 10–35 мм2 в сетях до 1 кВ. Благодаря луженому покрытию и срывным головкам винтов этот соединитель обеспечивает долговечный контакт даже в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Соединитель болтововой луженый СБЛ 10-35/2 1 кВ используется для создания разборных соединений между кабелями в распределительных устройствах, трансформаторных подстанциях, на опорах ЛЭП и внутри электроустановок. Подходит для соединения любых типов жил: однопроволочных и многопроволочных, круглых и секторных, алюминиевых и медных. Применяется там, где требуется высокая механическая прочность и устойчивость к окислению.

Технические характеристики

• Поперечное сечение кабеля: 10–35 мм2 - позволяет работать с широким спектром проводов, включая средние и крупные сечения
• Рабочее напряжение: до 1 кВ - соответствует требованиям для низковольтных сетей
• Материал корпуса: сплав алюминиевый - легкий, коррозионностойкий, совместим с алюминиевыми жилами
• Покрытие: луженый - защищает от окисления, снижает переходное сопротивление, повышает срок службы контакта
• Количество винтов: 2 - обеспечивают равномерное зажатие жил и предотвращают деформацию
• Способ монтажа: винтовой - удобен для повторного обслуживания и контроля затяжки
• Наличие срывной головки: да - гарантирует точную затяжку винтов без перегрузки, после достижения нужного момента головка срывается
• Срок службы: 30 лет - рассчитан на длительную эксплуатацию без замены

Совместимость и монтаж

Соединитель СБЛ 10-35/2 1 кВ совместим с кабелями из меди и алюминия, в том числе с секторными жилами, которые часто встречаются в силовых кабелях. Для монтажа необходимо:

• Зачистить жилы на длину, соответствующую глубине гильзы (обычно 20–25 мм)
• Вставить жилы в гильзу до упора - они должны плотно заполнить внутреннее пространство
• Затянуть оба винта равномерно до момента срыва головок - это сигнал, что усилие достигло расчетного значения
• Не использовать инструменты с большими моментами - риск повреждения корпуса

Гильза не требует пайки или сварки - монтаж выполняется обычным ключом или шестигранником.

Безопасность и стандарты

Соединитель болтововой луженый СБЛ 10-35/2 1 кВ соответствует требованиям ГОСТ Р 50048.1 и ГОСТ 29322, применяемым к кабельным соединителям в сетях до 1 кВ. Луженое покрытие снижает риск возникновения тепловых точек, а срывные головки исключают перетяжку, которая может привести к разрушению металла. Соответствие стандартам обеспечивает безопасность при работе в помещениях и на открытых участках.

Преимущества

• Высокая надежность контакта благодаря двум винтам и луженому покрытию
• Защита от коррозии - особенно важна во влажных, агрессивных или outdoor-условиях
• Автоматический контроль затяжки через срывные головки - минимизирует человеческий фактор
• Поддержка смешанных соединений (медь + алюминий) без дополнительных переходников
• Долгий срок службы - 30 лет - снижает необходимость в плановом обслуживании

Ограничения применения

• Не предназначена для работы выше 1 кВ - использование в высоковольтных системах недопустимо
• Не рекомендуется для частых демонтажей - хотя соединение разборное, многократная сборка может повредить резьбу винтов
• Не подходит для жил меньшего сечения (менее 10 мм2) - возможен люфт и плохой контакт
• Алюминиевый корпус не следует использовать в местах с постоянным воздействием хлора или соленой воды - может потребоваться дополнительная защита

Примеры использования

• Соединение фазных жил кабеля АВВГ на распределительном щите
• Объединение алюминиевой и медной жилы перед входом в трансформатор
• Переход от кабеля с секторной жилой к шинной системе
• Соединение проводов на воздушной линии при ремонте или удлинении
• Монтаж в ящиках автоматических выключателей и рубильниках

Практические советы

• При использовании с медью - обязательно используйте луженый соединитель; он предотвращает гальваническую коррозию
• Проверьте посадочный диаметр гильзы - он должен точно соответствовать сечению жилы (не более +-10%)
• После монтажа проверьте затяжку винтов - слегка потяните за жилы, чтобы убедиться в надежности
• Для защиты от внешних воздействий можно дополнительно обернуть соединение термоусадочной трубкой
• Не забудьте отметить место соединения при проведении профилактики - срывные головки позволяют легко определить, было ли вмешательство
