Соединитель болтовой луженый СБЛ 25-95/2 35кВ | UCB11-025-095-02-35 IEK

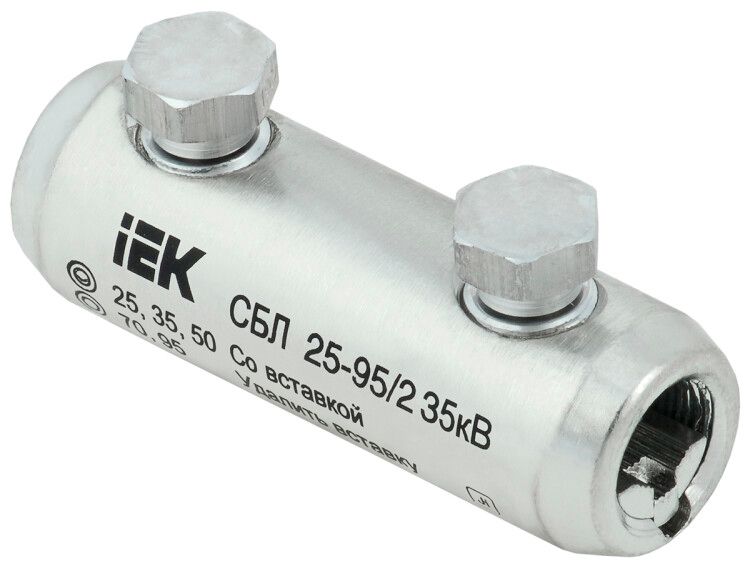

Соединитель болтовой луженый СБЛ 25-95/2 35кВ от IEK предназначен для надёжного электрического соединения кабельных жил сечением 25–95 мм2 на напряжение до 35 кВ. Благодаря лужёному покрытию и срывным головкам болтов он обеспечивает долговечную работу даже в агрессивных условиях, а его универсальная конструкция подходит как для алюминиевых, так и для медных проводников.

Назначение и область применения

Соединитель болтовой луженый СБЛ 25-95/2 35кВ используется для создания разборных соединений между кабелями высокого напряжения - от 25 до 95 мм2. Подходит для соединения любых типов жил: алюминиевых и медных, однопроволочных и многопроволочных, круглых и секторных. Применяется в распределительных устройствах, трансформаторных подстанциях, кабельных ответвлениях, на опорах ЛЭП и в других местах, где требуется прочное и доступное для обслуживания соединение.

Технические характеристики

• Тип изделия: болтовой соединитель
• Диапазон сечений кабеля: 25–95 мм2
• Максимальное рабочее напряжение: 35 кВ
• Материал корпуса: сплав алюминиевый
• Покрытие поверхности: лужёное (оловянное) - защищает от окисления и улучшает контакт
• Количество болтов: 2
• Способ монтажа: затяжка болтами
• Наличие срывной головки: да - предотвращает перетяжку и гарантирует заданный момент затяжки
• Срок службы: 30 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Соединитель болтовой луженый СБЛ 25-95/2 35кВ совместим с кабелями всех типов, соответствующих указанному сечению. Для монтажа необходимо:

• Зачистить изоляцию с обоих концов кабеля на длину, равную глубине гильзы
• Вставить жилы в противоположные стороны гильзы до упора
• Затянуть два болта равномерно, до момента срыва головок - это сигнал достижения требуемого усилия
• Не использовать инструменты с регулируемым крутящим моментом - срывная головка исключает необходимость контроля

Рекомендуется применять специальный ключ, подходящий по размеру головок болтов. После монтажа проверьте герметичность соединения и отсутствие механических повреждений.

Безопасность и стандарты

Соединитель болтовой луженый СБЛ 25-95/2 35кВ соответствует требованиям ГОСТ Р 54841-2011 и другим нормативам для оборудования высокого напряжения. Лужёное покрытие снижает риск электрохимической коррозии при контакте с алюминием и медью. Устройство рассчитано на работу в температурном диапазоне от –50C до +40C. Не предназначено для постоянного погружения в воду - хотя лужёное покрытие устойчиво к влаге, устройство не имеет защиты IP.

Преимущества

• Гальваническое лужёное покрытие увеличивает срок службы и снижает переходное сопротивление
• Срывные головки болтов обеспечивают точную и воспроизводимую затяжку без необходимости измерения момента
• Одинаковая конструкция позволяет соединять как алюминиевые, так и медные жилы - экономит запас деталей
• Высокая механическая прочность благодаря литому алюминиевому корпусу
• 30-летний срок службы снижает частоту замены и расходы на техобслуживание

Ограничения применения

• Не применяется для кабелей сечением менее 25 мм2 или более 95 мм2 - возможна потеря контакта или перегрев
• Не рекомендован для установки в помещениях с повышенной химической агрессивностью (например, в цехах с кислотными испарениями) - луд может разрушаться
• Не предназначен для работы при температурах выше +40C длительно - возможна деформация материала
• Не следует использовать в качестве ответвления от воздушной линии без дополнительной защиты от внешних воздействий

Примеры использования

• Соединение фазных жил кабеля 35 кВ на кабельной муфте в подземной камере
• Подключение кабеля от трансформатора к распределительному щиту
• Обходной участок в кабельной трассе при ремонте основного провода
• Переход с алюминиевой жилы на медную вводную часть здания

Практические советы

• При работе с медными жилами - перед вставкой слегка зачистите поверхность наждаком, чтобы удалить оксидную плёнку
• При использовании с алюминием - используйте смазку на основе графита (не масляную!) для лучшего контакта
• Проверяйте плотность затяжки после первых 100 часов нагрузки - возможно небольшая осадка металла
• Не допускайте перекоса жил при введении в гильзу - это вызывает неравномерное давление и нагрев
• Артикул ucb11-025-095-02-35 - единственный номер для заказа этого конкретного варианта; другие артикулы IEK имеют другой диапазон сечений
