Соединитель крестообразный для прутка Ø 5-12 мм и полосы до 30 с 3 пластинами CU | 3XS-D5-12-B30 КМ-профиль MA0029

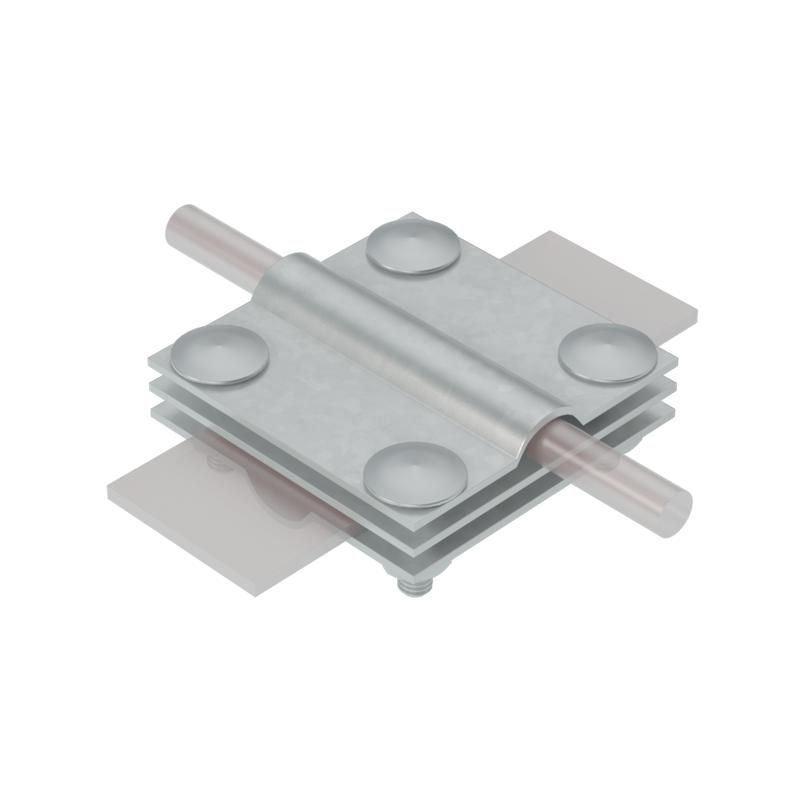

Соединитель крестообразный для прутка 5–12 мм и полосы до 30 мм с 3 пластинами, медь (CU) КМ-профиль, серия 3XS-D5-12-B30 - это надёжный элемент для создания контура заземления, обеспечивающий электрическую связь между круглым и плоским проводниками. Применяется в системах AURAFORT®, где требуется прочное и долговечное соединение на открытых участках.

Назначение и область применения

Соединитель крестообразный для прутка 5–12 мм и полосы до 30 мм с 3 пластинами, медь (CU) КМ-профиль, серия 3XS-D5-12-B30 используется для формирования крестообразных и Т-образных соединений в системах заземления. Подходит для комбинаций: три прутка диаметром 5–12 мм или два прутка + одна медная полоса шириной до 30 мм. Устанавливается на открытом воздухе, в грунте, на фундаментах, в промышленных и энергетических объектах, где важна устойчивость к коррозии и механическая прочность.

Технические характеристики

• Материал: медь (CU) - обеспечивает высокую электропроводность и устойчивость к окислению
• Тип соединения: крестообразный (возможно также Т-образное использование)
• Диаметр круглого проводника: до 12 мм (минимальный - 5 мм)
• Ширина плоского проводника: до 30 мм
• Количество пластин: 3 - позволяют одновременно соединить три проводника
• Тип крепежа: зажимной винт - фиксирует проводники без сварки
• Покрытие поверхности: необработанная медь - требует контроля условий эксплуатации
• Срок службы: 50–100 лет при правильном монтаже

Совместимость и монтаж

Соединитель крестообразный для прутка 5–12 мм и полосы до 30 мм с 3 пластинами, медь (CU) КМ-профиль, серия 3XS-D5-12-B30 совместим с любыми медными прутками и полосами соответствующих размеров. Для установки:

• Подготовьте отверстия в проводниках - они должны точно совпадать с расположением винтов
• Разместите проводники на пластинах так, чтобы они плотно легли в углубления
• Затяните винты равномерно, без перегрузки - переусилие может деформировать медь
• Убедитесь, что все контакты находятся в одной плоскости - это снижает переходное сопротивление

Из-за отсутствия покрытия рекомендуется использовать в средах с низкой агрессивностью или применять дополнительную антикоррозийную обработку (например, битумную мастику или термоусадочные трубки).

Безопасность и стандарты

Соединитель крестообразный для прутка 5–12 мм и полосы до 30 мм с 3 пластинами, медь (CU) КМ-профиль, серия 3XS-D5-12-B30 разработан в соответствии с требованиями к системам заземления AURAFORT®. Материал - медь - соответствует ГОСТ 859 и IEC 60404-2. Напряжение и ток не ограничены конструкцией - предельные значения определяются сечением подключаемых проводников.

Преимущества

• Высокая электропроводность меди - минимальные потери при передаче тока замыкания
• Пластичность материала - позволяет выдерживать циклические нагрузки и температурные расширения
• Долговечность - срок службы до 100 лет при соблюдении условий эксплуатации
• Отсутствие необходимости сварки - ускоряет монтаж и исключает риск повреждения металла
• Стабильность контакта - зажимные пластины обеспечивают постоянное давление даже при изменении температуры

Ограничения применения

• Не предназначена для работы в агрессивных химических средах (солевые испарения, кислоты, щелочи) - необработанная медь подвержена коррозии
• Не допускается использование с алюминиевыми или стальными проводниками - возможна электрохимическая коррозия
• Не следует применять в условиях частого механического воздействия (вибрация, удары) без защиты корпусом
• Полоса шириной более 30 мм или пруток больше 12 мм - несовместимы; превышение размеров нарушает контакт

Примеры использования

• Создание сетчатого контура заземления вокруг промышленного оборудования
• Соединение вертикальных заземлителей (прутков) с горизонтальной полосой вдоль фундамента
• Обустройство заземляющих узлов на подстанциях, в котельных, на нефтепроводах
• Т-образные ответвления в системах молниезащиты

Практические советы

• Перед монтажом зачистите поверхности проводников от оксидов - используйте металлическую щётку
• Проверяйте затяжку винтов через год после установки - первичная осадка может ослабить контакт
• Для открытого монтажа в агрессивной среде нанесите слой антикоррозийной смазки на места контакта
• Не используйте этот соединитель вместо сварного узла там, где требуется максимальная жесткость - он рассчитан на гибкое соединение
• При использовании нескольких соединителей крестообразных для прутка 5–12 мм и полосы до 30 мм с 3 пластинами, медь (CU) КМ-профиль, серия 3XS-D5-12-B30 - сохраняйте одинаковый шаг между точками соединения для равномерного распределения тока
