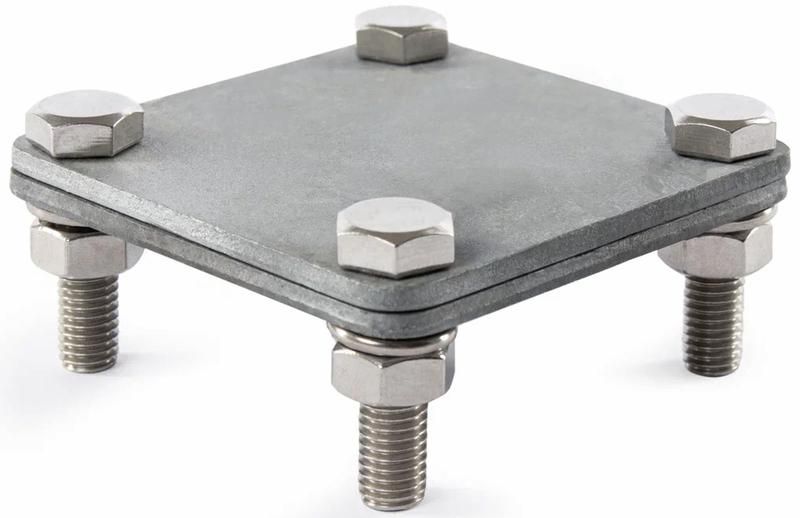

Соединитель крестовой полосы до 40 мм, сталь горячеоцинкованная(256 A-DIN FT) | 5314666_V1 OBO Bettermann 256 FT

Соединитель крестовой полосы до 40 мм, сталь горячеоцинкованная от OBO BETTERMANN предназначен для надёжного соединения четырёх заземляющих полос в виде креста. Артикул 256 a-din 40 ft обеспечивает механическую прочность и коррозионную устойчивость в условиях внешней среды.

Назначение и область применения

Этот соединитель используется для создания электрически связанных точек между четырьмя заземляющими полосами, расположенными перпендикулярно друг другу. Применяется в системах молниезащиты, заземления промышленных объектов, трансформаторных подстанций, энергообъектов и других сооружений, где требуется надёжный контакт между металлическими элементами заземления.

Технические характеристики

• Максимальный размер полосы: 30×30 мм или 40×40 мм
• Материал: сталь с горячим цинкованием
• Крепление: четыре болта M8×25 и четыре гайки M8 (класс прочности F)
• Соответствие стандартам: VDE 0185-305-3 (IEC/EN 62305-3)
• Нет промежуточной пластины - соединение осуществляется напрямую через корпус устройства

Совместимость и монтаж

Соединитель совместим с медными, стальными и оцинкованными заземляющими полосами прямоугольного сечения до 40×40 мм. Для установки необходимо:

• Разместить четыре полосы под углом 90° друг к другу так, чтобы они плотно прилегали к поверхности соединителя;
• Закрепить каждую полосу двумя болтами M8×25 с гайками M8 (F);
• Убедиться, что все контакты затянуты равномерно - избыточное усилие не требуется, достаточно плотного соединения без деформации полос.

Не требует сварки или дополнительных комплектующих - всё необходимое включено в комплект.

Безопасность и стандарты

Изделие соответствует нормам VDE 0185-305-3 (IEC/EN 62305-3), которые регламентируют требования к системам молниезащиты. Это гарантирует соответствие требованиям к проводимости, термической стойкости и долговечности соединений в условиях высоких токов молнии.

Преимущества

• Горячее цинкование защищает от коррозии даже в агрессивных средах - на открытых площадках, вблизи моря или в промзонах.
• Жёсткая конструкция без промежуточных пластин снижает риск возникновения переходных сопротивлений.
• Стандартные болты M8 позволяют использовать обычный инструмент - не нужны специальные ключи или оборудование.
• Одна деталь заменяет несколько элементов - экономит время монтажа и уменьшает количество точек соединения.

Ограничения применения

• Не предназначена для соединения полос толще 40 мм - возможна потеря герметичности контакта.
• Не рекомендуется применять в местах с постоянным механическим воздействием (вибрация, удары) без дополнительной фиксации.
• Не подходит для соединения круглых проводников - только для прямоугольных полос.
• Требуется проверка состояния покрытия после длительной эксплуатации - повреждённое цинкование может потребовать ремонта.

Примеры использования

• Подключение вертикальных и горизонтальных заземляющих полос вокруг здания в системе молниезащиты.
• Объединение контуров заземления на промышленном оборудовании, где требуется единый потенциал.
• Соединение полос в распределительных пунктах, где доступ ограничен, а нужна быстрая сборка.

Практические советы

• Перед монтажом очистите поверхности полос от оксидов и грязи - это повысит качество электрического контакта.
• Проверьте посадочные отверстия перед установкой - они должны точно совпадать с размером полос (FL 30x30 или FL 40x40).
• При использовании в сыром климате периодически осматривайте соединитель на предмет коррозии - особенно в местах крепления болтов.
• Артикул 256 a-din 40 ft от OBO BETTERMANN можно комбинировать с другими изделиями этой же серии - система совместима с кабельными зажимами и заземляющими планками бренда.
