Соединитель переходный НЛ-СПц УТ2,5 (h=100 мм, s=1,2 мм) - Н0112156300 СОЭМИ

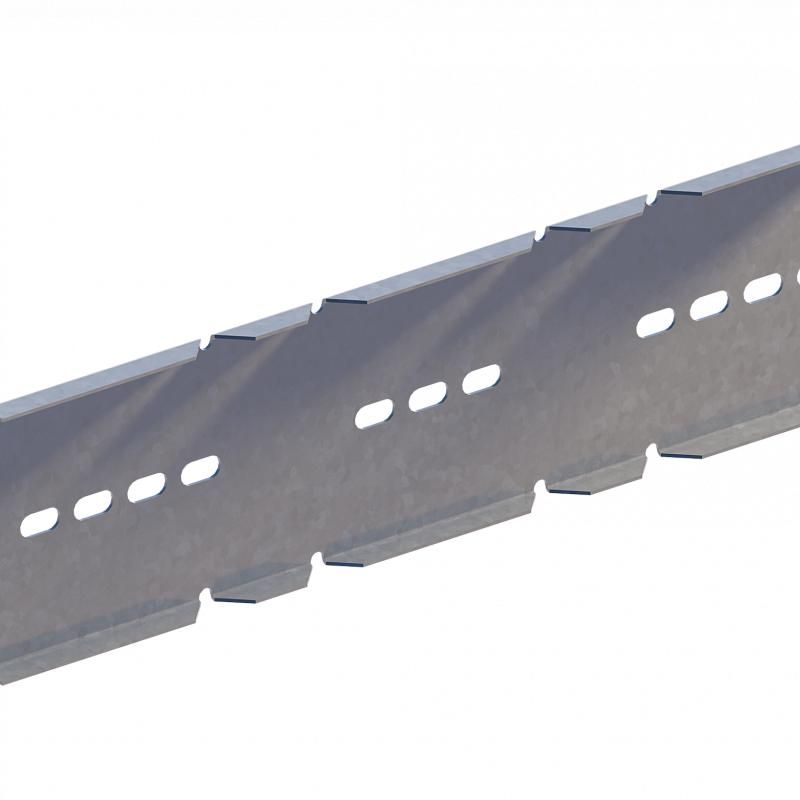

Соединитель переходный для лотка НЛ-СПц УТ2,5 (h=100 мм, s=1,2 мм) сталь обеспечивает надёжное соединение кабельных лотков различной ширины и позволяет организовать поворот трассы на 90°. Продукт производства СОЭМИ Ст.Оскол, артикул 112156300, соответствует требованиям ТУ 3449-017-05774835-2007.

Назначение и область применения

Соединитель переходный для лотка НЛ-СПц УТ2,5 (h=100 мм, s=1,2 мм) сталь используется для соединения двух прямых кабельных лотков с разницей в ширине - например, 100 мм и 200 мм. Также он применяется для создания горизонтального поворота трассы под углом 90°. Подходит для прокладки силовых и слаботочных кабелей в промышленных помещениях, цехах, на объектах энергетики, транспорта и связи.

Технические характеристики

• Тип изделия: соединитель переходный
• Тип соединения: болтовое (два соединителя + метизы M8 на один стык)
• Материал: сталь
• Покрытие: оцинковано по методу Сендзимира - устойчиво к коррозии, долговечно
• Толщина стенки: 1,2 мм
• Высота: 104 мм (реальная); указана в названии как 100 мм - допуск компоновки
• Длина: 400 мм
• Цвет: серый
• Исполнение: без встроенного соединителя - требует внешних болтовых элементов
• Климатическое исполнение: УТ2,5 - температурный диапазон от −40C до +40C, повышенная влажность
• Стандарт: ТУ 3449-017-05774835-2007

Совместимость и монтаж

Соединитель переходный для лотка НЛ-СПц УТ2,5 (h=100 мм, s=1,2 мм) сталь совместим с лотками серии НЛ-СПц, имеющими шаг крепления 400 мм и толщину стенки 1,2 мм. Для установки требуется:

• Два таких соединителя - по одному с каждой стороны стыка;
• Четыре болта M8 с гайками и шайбами (не входят в комплект);
• Равномерное затягивание болтов - чтобы избежать перекоса лотков.

Не используйте этот соединитель для вертикальных поворотов или нагрузок выше нормированных - он рассчитан исключительно на горизонтальные участки трассы.

Безопасность и стандарты

Произведён в соответствии с техническими условиями ТУ 3449-017-05774835-2007. Оцинкование по методу Сендзимира гарантирует равномерное покрытие, защищающее металл от коррозии даже при механическом воздействии. Климатическое исполнение УТ2,5 подтверждает соответствие требованиям для работы в условиях повышенной влажности и колебаний температуры.

Преимущества

• Обеспечивает герметичный и жесткий стык между лотками разной ширины - снижает риск провисания кабеля;
• Оцинкованное покрытие увеличивает срок службы в агрессивных средах - особенно важно в цехах с химикатами или паром;
• Габариты точны - легко интегрируется в существующую систему лотковой трассы;
• Поддерживается крупными производителями оборудования - совместим с большинством лотков НЛ-СПц.

Ограничения применения

• Не предназначена для вертикальных поворотов - возможна деформация и потеря прочности;
• Не рекомендуется использовать с лотками других серий, кроме НЛ-СПц - отличаются шаг крепления и форма бортов;
• Требуются дополнительные крепёжные элементы (M8): они не входят в комплект - закупаются отдельно;
• Запрещено сваривать или выполнять термическую обработку - нарушается целостность цинкового покрытия.

Примеры использования

• Переход с лотка 100×50 мм на 200×50 мм в распределительном щите;
• Формирование L-образного поворота трассы вокруг технологического оборудования;
• Соединение секций лотков в зонах с ограниченным пространством - например, возле трубопроводов или машин;
• Аппаратные комнаты на тепловых станциях, где необходима защита кабелей от влаги и механических ударов.

Практические советы

• Перед монтажом проверьте внутреннюю форму профиля - она должна идеально совпадать с лотком; малейший люфт вызывает вибрацию и быстрый износ;
• Используйте только болты класса прочности 4.8 и выше - недостаточная прочность может привести к разрыву соединения;
• При сборке трассы с несколькими переходами - чередуйте направление соединителей, чтобы избежать накопления погрешностей;
• Проверяйте наличие всех четырёх точек крепления перед запуском системы - пропущенный болт создаёт опасную точку напряжения;
• Сохраняйте документацию по ТУ - при проведении аудита или ремонта потребуется подтвердить соответствие стандарта.
