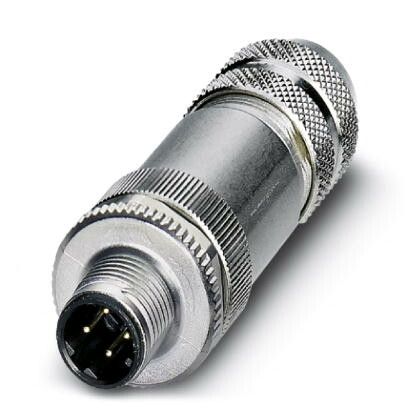

Соединитель штекерный для передачи данных Phoenix Contact 1521261

Шинный системный соединитель SACC-M12MSD-4CON с резьбой PG 9 от Phoenix Contact предназначен для надёжного подключения четырёх проводов к шинной системе в условиях повышенной механической нагрузки и запылённости. Артикул 1521261 обеспечивает быстрый монтаж без инструментов и устойчивую передачу сигнала в промышленной автоматизации.

Назначение и область применения

SACC-M12MSD-4CON с резьбой PG 9 используется для соединения кабелей с M12-разъёмами с распределительными шинами в системах управления и сбора данных. Подходит для установки на DIN-рейку в щитах, на станках, конвейерах, роботизированных модулях и других устройствах, где требуется компактное и защищённое соединение.

Технические характеристики

• Количество контактов: 4
• Тип разъёма: M12, мужской (штыревой)
• Резьба для кабельного ввода: PG 9
• Максимальный диаметр кабеля: до 8 мм
• Материал корпуса: термопластик, самозатухающий (UL94 V-0)
• Степень защиты: IP65 - защита от струй воды и пыли
• Рабочее напряжение: до 250 В переменного тока
• Температурный диапазон: от –25 C до +80 C

Совместимость и монтаж

SACC-M12MSD-4CON совместим с любыми шинными системами, имеющими стандартную посадочную площадку под M12-соединители. Монтаж осуществляется путём вставки в отверстие на шине и фиксации с помощью зажимного механизма - инструменты не требуются. Кабель вводится через резьбу PG 9 и герметично зажимается внутренним уплотнителем. Убедитесь, что внешний диаметр кабеля не превышает 8 мм - иначе возможна потеря степени защиты.

Безопасность и стандарты

• Соответствие нормам IEC 60529 (защита IP65)
• Материал корпуса соответствует UL94 V-0 - самозатухание при возгорании
• Электрическая безопасность соответствует требованиям EN 60947-5-1

Преимущества

• Быстрая установка без инструментов - снижает время монтажа
• Уплотнение PG 9 исключает попадание пыли и влаги даже при вибрациях
• Жесткий корпус выдерживает механические воздействия на производстве
• Чёткая маркировка контактов уменьшает риск ошибок при подключении

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP65 недостаточно для подводных условий
• Не рекомендуется использовать с кабелями диаметром менее 4 мм - возможно проскальзывание и нарушение герметичности
• Не подходит для высокочастотных сигналов выше 100 МГц - ограниченная экранированность
• Работает только с M12-разъёмами типа A (для питания/сигналов), несовместим с D-кодировкой (Ethernet)

Примеры использования

• Подключение датчиков давления и температуры к шине в цехе металлообработки
• Распределение питания между несколькими сервоприводами на конвейере
• Объединение выходов PLC с исполнительными устройствами в распределительном щите

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля и резьбы PG 9 - используйте калибратор или измеритель штангенциркулем
• Затягивать кабельный ввод слишком сильно нельзя - это повредит жилы и уплотнение
• Для многожильных кабелей предварительно обжмите концы наконечниками - так повысится контактная надёжность
• SACC-M12MSD-4CON можно комбинировать с другими элементами системы SACC от Phoenix Contact - все компоненты имеют одинаковый шаг и крепление
• Артикул 1521261 не имеет встроенной защиты от перегрузки - для критических цепей добавьте предохранитель или реле
