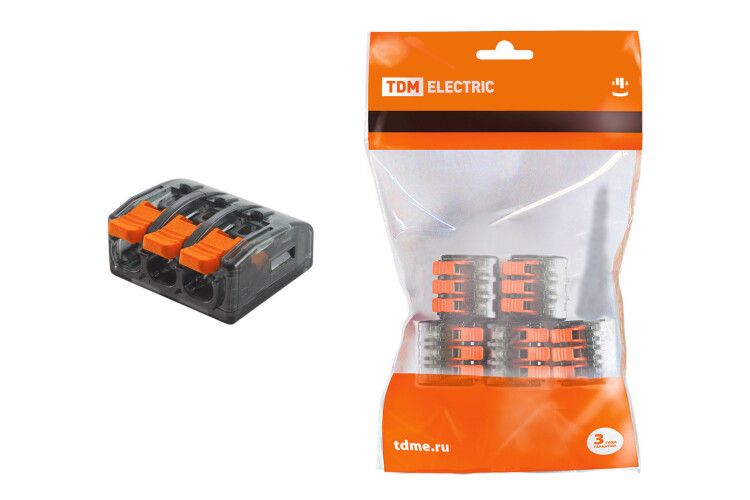

Соединительная клемма СК-613 (2,5мм2) (5 шт/упак) | SQ0527-0032 TDM

Соединительная клемма СК-613 (2,5 мм2) от TDM ELECTRIC - компактное устройство для надёжного и быстрого соединения одножильных и многожильных медных проводов в распределительных коробках и других точках ответвления. Упаковка содержит 5 единиц, что удобно для монтажа нескольких соединений.

Назначение и область применения

Соединительная клемма СК-613 предназначена для присоединения и ответвления проводов в электрических сетях переменного тока с частотой 50 Гц. Подходит для установки в распределительных коробках, подключения светильников, розеток, выключателей, автоматических выключателей и другого слаботочного и силового оборудования. Применяется там, где требуется надёжное, не требующее пайки соединение.

Технические характеристики

• Номинальное сечение провода: 0,1–2,5 мм2 (для одножильных и гибких проводов без наконечников); до 4 мм2 - с кабельными наконечниками
• Номинальный ток: 32 А
• Номинальное напряжение: 80 В
• Диаметр кабеля: 0,1–2,5 мм
• Количество зажимов: 3 - можно подключить три провода в одной клемме
• Конструкция: с рычажковым механизмом для фиксации проводов
• Цвет корпуса: прозрачный - позволяет визуально контролировать состояние контактов
• Материал корпуса: самозатухающий ПВХ
• Материал контактов: электротехническая сталь

Совместимость и монтаж

Соединительная клемма СК-613 совместима с любыми типами медных проводов: одножильными, многожильными и гибкими. Для многожильных проводов рекомендуется использовать кабельные наконечники - тогда допустимо сечение до 4 мм2. Монтаж выполняется без инструментов: достаточно зачистить провод, вставить его в соответствующий канал и опустить рычажок. Для демонтажа - поднять рычажок и вытащить провод. Каждый контакт имеет тестовое отверстие - можно проверить наличие напряжения щупом мультиметра, не разбирая соединение.

Безопасность и стандарты

Корпус выполнен из самозатухающего ПВХ - материал не поддерживает горение. Напряжение 80 В ограничивает применение в низковольтных системах; не предназначен для работы в сетях 220/380 В. Хотя в описании указано использование до 380 В, технический паспорт указывает номинальное напряжение 80 В - следует соблюдать этот предел. Соответствие международным стандартам IEC/EN не заявлено - продукт ориентирован на внутренний рынок и локальные требования.

Преимущества

• Быстрая установка и замена проводов - никаких винтов, пайки или обжима
• Утопленный рычажок снижает риск случайного открытия при плотной укладке в коробке
• Прозрачный корпус даёт возможность визуального контроля состояния контактов
• Тестовое отверстие позволяет измерять напряжение без вскрытия соединения
• Одинаково хорошо работает с одножильными и многожильными проводами

Ограничения применения

• Не применяется в сетях выше 80 В - даже если в описании встречается ссылка на 380 В, это противоречит техническому паспорту
• Рассчитана только на медные провода - несовместима с алюминием
• Не предназначена для постоянной нагрузки близкой к 32 А в условиях перегрева (например, в герметичных коробках без вентиляции)
• Не используется в помещениях с высокой влажностью или на улице - степень защиты IP не указана

Примеры использования

• Подключение трёх светильников к одному выходу в распределительной коробке
• Ответвление питания для розетки от основной линии освещения
• Соединение проводов в местах перехода от старой проводки к новой
• Подключение терморегуляторов, датчиков движения, умных выключателей

Практические советы

• Перед вставкой провода обязательно зачистите его на глубину, равную глубине канала - обычно 6–8 мм
• Для многожильных проводов лучше использовать наконечники - так соединение будет более надёжным и долговечным
• Проверьте, чтобы все провода были полностью вставлены - видно через прозрачный корпус
• Не затягивайте слишком сильно - рычажок сам фиксирует провод, лишнее усилие повредит контакт
• При использовании в тесных коробках располагайте несколько клемм СК-613 параллельно, чтобы не перегружать одну точку
• Упаковка из 5 штук идеальна для одного объекта - хватает на несколько точек соединения
