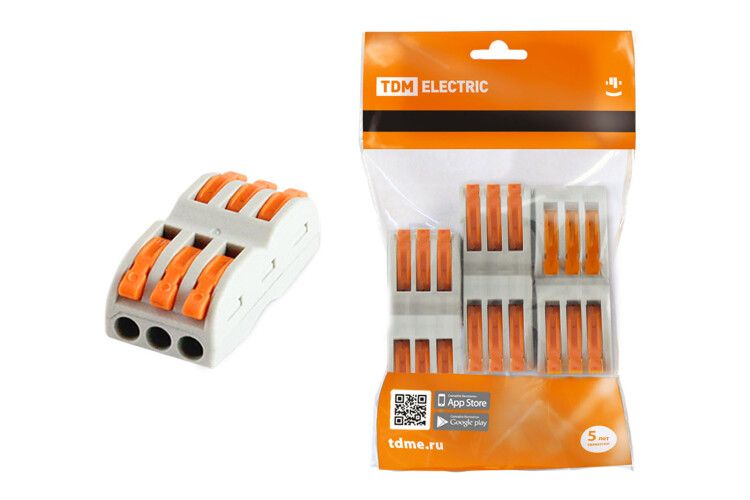

Соединительная проходная клемма СК-413-2 (2,5мм2) (3 шт/упак) | SQ0527-0052 TDM

Соединительная проходная клемма СК-413-2 (2,5 мм2) от TDM ELECTRIC - компактный элемент для надёжного соединения и ответвления проводов в распределительных коробках, на осветительном оборудовании и других точках разводки. Упаковка содержит три клеммы, что удобно для монтажа нескольких участков цепи.

Назначение и область применения

Соединительная проходная клемма СК-413-2 предназначена для создания постоянных электрических соединений между проводами в слаботочных и силовых цепях переменного тока. Подходит для монтажа в распределительных коробках, подключения светильников, розеток, датчиков, автоматических выключателей и другого оборудования внутри помещений. Клемма позволяет безопасно выполнять ответвления без пайки или скруток.

Технические характеристики

• Номинальное сечение проводника: 0,1–2,5 мм2 (для одножильных и гибких проводов без наконечников); до 4 мм2 - с кабельными наконечниками
• Номинальный ток: 32 А
• Номинальное напряжение: 80 В
• Количество зажимов: 6 (можно подключить до 5 проводников + один входной)
• Работает с одножильными, многожильными и гибкими медными проводами
• Диаметр кабеля: 0,1–2,5 мм
• Цвет корпуса: светло-серый
• Управление: рычажковый механизм для быстрого зажима и освобождения проводов

Совместимость и монтаж

Соединительная проходная клемма СК-413-2 совместима с любыми медными проводами, соответствующими указанным сечениям. Для многожильных проводов рекомендуется использовать кабельные наконечники - так обеспечивается более надёжный контакт и предотвращается перелом жил. Монтаж выполняется в распределительной коробке или на DIN-рейке с помощью фиксирующих защёлок (не требует дополнительных креплений). Для подключения: опустите рычаг, вставьте провод, поднимите рычаг до щелчка. Никаких инструментов не требуется - достаточно рук.

Преимущества

• Отсутствие необходимости в пайке или скрутках - снижает риск плохого контакта и перегрева
• Рычажковый механизм обеспечивает быстрый и контролируемый монтаж даже в труднодоступных местах
• Один тип клеммы поддерживает все виды проводов: одножильные, многожильные, гибкие - упрощает запасы на объекте
• Прозрачная изоляция корпуса позволяет визуально проверить состояние проводов после установки
• Высокая плотность зажимов (6 контактов) экономит место в коробке

Ограничения применения

• Не предназначен для работы при напряжении выше 80 В - нельзя применять в сетях 220/380 В
• Используется только с медными проводами; алюминий и сплавы несовместимы
• Не рассчитана на внешнюю установку - отсутствует защита от влаги и пыли (IP-класс не указан)
• Запрещено использование в условиях повышенной вибрации без дополнительной фиксации
• Не подходит для высокочастотных или импульсных нагрузок - только для постоянного и переменного тока частотой 50 Гц

Примеры использования

• Подключение трёх светодиодных светильников к одному выходу автомата в распределительной коробке
• Ответвление питания для датчика движения от основного кабеля освещения
• Объединение проводов от терморегулятора и теплого пола в одном месте
• Соединение проводов в системе управления маломощными устройствами (например, сигнализация, домофон)

Практические советы

• Перед монтажом удалите изоляцию точно на длину, указанную в инструкции - слишком длинный провод может замкнуть соседние контакты
• Для многожильных проводов используйте наконечники типа “штырь” с обжимом - это исключит выпадание жил
• Проверяйте надёжность зажима легким потягиванием каждого провода после закрывания рычага
• Если в одной коробке используется несколько клемм СК-413-2, располагайте их с зазором - это улучшает теплоотвод и доступ для обслуживания
• Артикул sq0527-0052 и бренд TDM ELECTRIC - гарантируют соответствие заявленным параметрам. Храните упаковку с клеммами до окончания работ - возможно потребуется докупить ещё одну партию
