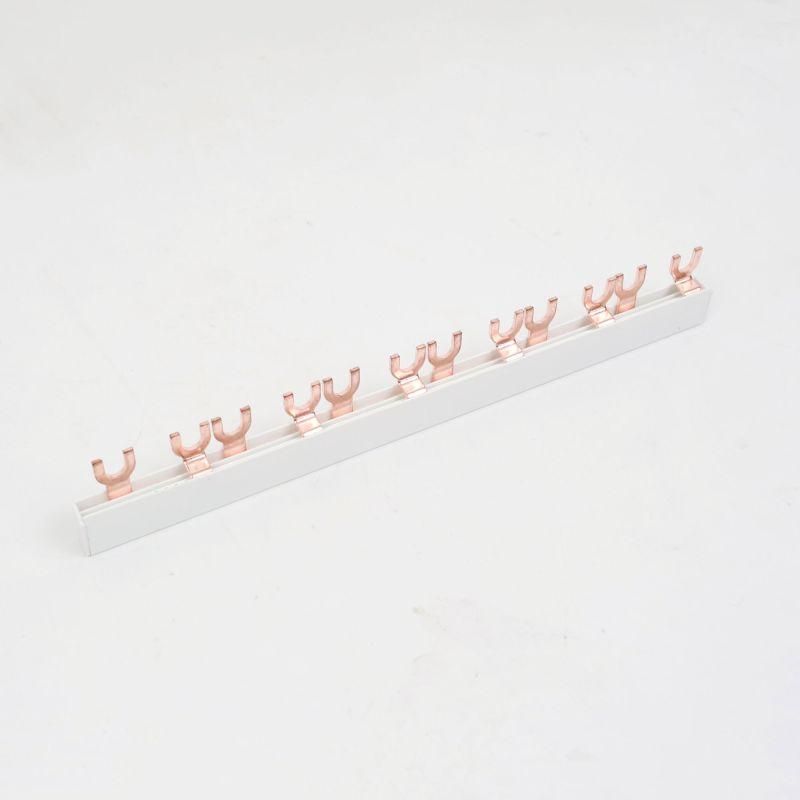

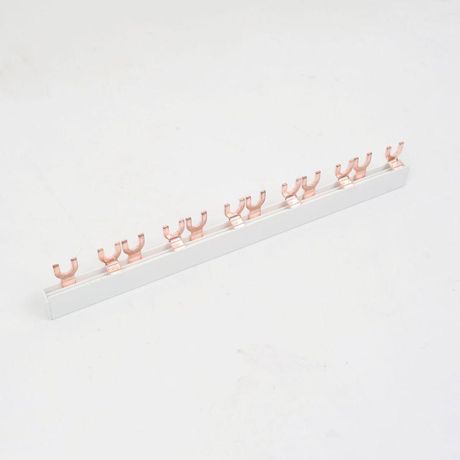

Соединительная шина BBS-MD63 типа FORK, 2 полюса, 28 присоединений, для модульной аппаратуры - BBS-MD63F-2P28 ДКС

Соединительная шина BBS-MD63 типа FORK, 2 полюса, 28 присоединений для модульной аппаратуры - это надёжное решение для распределения тока между автоматическими выключателями и другим модульным оборудованием в щитах. Бренд DKC (ДКС) предлагает эту шину как часть серии YON max, обеспечивая устойчивую работу при высоких нагрузках и компактную сборку.

Назначение и область применения

Соединительная шина BBS-MD63 предназначена для создания электрических соединений между модульными устройствами в распределительных щитах. Она используется вместо проводов, чтобы ускорить монтаж, снизить количество точек соединения и повысить надёжность цепи. Подходит для установки в щитах с DIN-рейкой, где установлены автоматические выключатели, УЗО, реле и другие устройства формата 18 мм на модуль.

Технические характеристики

• Номинальный ток длительной нагрузки: 63 А - позволяет передавать значительную мощность без перегрева.
• Количество полюсов: 2 - две отдельные шины для фазы и нуля (или двухфазного питания).
• Тип подключения: вилка (FORK) - защёлкивающиеся контакты, которые вставляются в зажимы модульных устройств без инструментов.
• Количество подключаемых устройств: до 56 - каждая из двух шин имеет 28 мест для подключения, что соответствует 56 модулям по 18 мм каждый.
• Шаг подключения: 18 мм - совместим с любым стандартным модульным оборудованием.
• Поперечное сечение: 10 мм2 - достаточное сечение для безопасной работы при 63 А.
• Номинальное импульсное напряжение: 4 кВ - способна выдерживать кратковременные скачки напряжения, такие как грозовые импульсы.
• Условный номинальный ток короткого замыкания: 15 кА - гарантирует сохранение целостности при аварийном токе.
• Изоляция: да - все металлические части заключены в изолирующий корпус, исключающий случайные прикосновения.

Совместимость и монтаж

Shina BBS-MD63 совместима с любой модульной аппаратурой, имеющей стандартные зажимы для вилочных соединений - это большинство автоматических выключателей, УЗО и дифференциальных автоматов от производителей, поддерживающих систему YON max. Монтировать её можно на DIN-рейку в любом направлении. Для установки достаточно вставить шину в рейку и зафиксировать её механически. Каждый контакт вводится в зажим устройства простым нажатием - инструменты не требуются. Обязательно проверьте, что зажимы оборудования рассчитаны на вилочные соединения - не все модели поддерживают этот тип подключения.

Безопасность и стандарты

Соединительная шина BBS-MD63 выполнена в соответствии с требованиями безопасности для электроустановок. Изолированный корпус предотвращает доступ к токоведущим частям. Наличие защиты от импульсных перенапряжений (4 кВ) и высокой коммутационной способности (15 кА) делает её подходящей для использования в промышленных и жилых объектах. Соответствует нормам IEC 60947-7-1 для соединительных элементов.

Преимущества

• Экономия времени на монтаже - нет необходимости прокладывать и обжимать провода между устройствами.
• Меньше точек соединения - снижается вероятность окисления, нагрева и отказа.
• Чёткая визуальная диаграмма цепи - легко отследить, какие устройства связаны между собой.
• Поддерживает плотную компоновку - 56 модулей на одной шине позволяют минимизировать размер щита.
• Интеграция с серией YON max - совместима с другими продуктами этой линейки, включая автоматы и клеммы.

Ограничения применения

• Не подходит для подключения устройств с зажимами под винтовые кабельные соединения - требуется наличие специального входа для вилки.
• Работает только с током до 63 А; для более высоких значений нужны шины другой серии.
• Не предназначен для внешней установки - не имеет защиты IP выше IP20, поэтому применяется только внутри щитов.
• Не рекомендуется использовать в условиях постоянной вибрации без дополнительной фиксации - возможен самопроизвольный выход из зажима.

Примеры использования

Соединительная шина BBS-MD63 часто применяется в:

• Жилых домах - для группировки автоматов освещения, розеток и бытовой техники;
• Производственных щитах - связывание нескольких двигателей через один УЗО;
• Коммерческих помещениях - равномерное распределение нагрузки между несколькими дифавтоматами;
• Системах управления - подключение контроллеров, реле и сигнализаций в одном ряду.

Практические советы

• Перед монтажом убедитесь, что все устройства имеют одинаковый шаг 18 мм - иначе шина не будет правильно располагаться.
• Не перегружайте одну шину более чем 56 устройствами - даже если есть место, это нарушает баланс тепловыделения.
• Проверяйте соответствие полярности: одна шина - фаза, вторая - ноль. Перепутать нельзя.
• После установки потяните за каждое устройство - убедитесь, что вилка плотно зафиксирована.
• Для обслуживания - отключите питание, затем просто вытащите нужное устройство, не трогая остальные.
• Если вам нужно больше 56 модулей - используйте несколько шин BBS-MD63, соединённых перемычками или отдельными кабелями.
