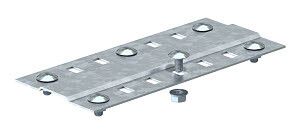

Соединительный элемент кабельного листового лотка 550мм (SSLB 550 FS) | 7070229 OBO Bettermann

Соединительный элемент кабельного лотка 550 мм оцинкованный SSLB 550 FS от OBO BETTERMANN обеспечивает надёжное механическое соединение участков лотка при прямых стыках, особенно важных при укладке кабелей на больших расстояниях. Артикул 7070229 соответствует модели SSLB 550 FS и предназначен для работы с лотками шириной 550 мм.

Назначение и область применения

Соединительный элемент SSLB 550 FS используется для создания прочного и герметичного стыка между двумя секциями листового кабельного лотка. Применяется там, где требуется сохранить целостность трассы при большом количестве кабелей или при необходимости компенсировать температурные деформации. Подходит для промышленных объектов, энергообъектов, цехов с высокими требованиями к организации кабельной инфраструктуры.

Технические характеристики

• Ширина лотка: 550 мм - совпадает с типовой шириной лотков, для которых предназначен этот элемент;
• Толщина материала: 1,5 мм - обеспечивает достаточную жесткость и долговечность при нагрузках;
• Материал: сталь оцинкованная - защищена от коррозии, подходит для помещений с повышенной влажностью и наружных установок;
• Покрытие: оцинкованное - антикоррозийное покрытие по ГОСТ 14918;
• Тип соединения: винтовой разъем - позволяет собирать и разбирать стык без сварки, легко регулируется;
• Тип изделия: соединитель - предназначено исключительно для стыковки основания лотка, не для крышек или угловых переходов;
• Модель: Соединительная накладка на стык основания лотка - фиксируется только на нижней плоскости, не затрагивает борта.

Совместимость и монтаж

SSLB 550 FS совместим только с листовыми кабельными лотками той же ширины - 550 мм. Устанавливается на стыке двух лотков снизу, выравнивая поверхность и предотвращая провисание. Монтируется с помощью болтов и гаек, входящих в комплект. Для правильной сборки необходимо точно совместить отверстия в лотке и накладке. Не требует специальных инструментов - достаточно обычного ключа на 10–13 мм. Не применяется для соединения крышек лотка - для этого нужны другие элементы.

Безопасность и стандарты

Изделие соответствует европейским нормам безопасности для кабельных систем и выполнено из материалов, не поддерживающих горение. Оцинкованное покрытие снижает риск электрохимической коррозии при контакте с другими металлическими конструкциями. Сертифицировано для использования в промышленных условиях согласно требованиям IEC 61537.

Преимущества

• Увеличивает срок службы системы - благодаря прочному оцинкованному материалу и винтовому креплению;
• Обеспечивает равномерную передачу нагрузки - накладка распределяет вес кабелей по всей длине стыка;
• Не требует сварки - экономит время монтажа и исключает повреждение защитного покрытия;
• Легко обслуживается - можно демонтировать и заменить без разборки всего участка трассы;
• Поддерживает целостность заземления - при правильном монтаже обеспечивает электрический контакт между секциями лотка.

Ограничения применения

• Не подходит для соединения крышек лотка - используйте специальные соединители для верхних элементов;
• Не рекомендован для использования в агрессивных химических средах - оцинковка не выдерживает постоянного воздействия кислот и щелочей;
• Не предназначен для частых перемещений - после нескольких разборок винты могут потерять плотность посадки;
• Требует точного совмещения кромок лотков - перекос более 2 мм снижает эффективность соединения.

Примеры использования

• Промышленные цеха с длинными трассами кабелей для автоматизации оборудования;
• Энергетические подстанции - для прокладки силовых и контрольных кабелей;
• Железнодорожные терминалы - где необходима надёжная и долговечная кабельная система;
• Логистические комплексы - при организации питания конвейеров и складской техники.

Практические советы

• Перед монтажом проверьте, что края лотков ровные и не имеют деформаций - иначе соединение будет неплотным;
• Затягивайте винты равномерно, чередуя их по порядку - так избежите перекоса накладки;
• При использовании в сырых помещениях дополнительно смажьте резьбу противокоррозийной смазкой;
• Не забудьте проверить электрическую связь между секциями лотка - при необходимости добавьте перемычки заземления;
• Артикул 7070229 и модель SSLB 550 FS всегда указываются в документации - сверьтесь с ними при заказе запчастей.
