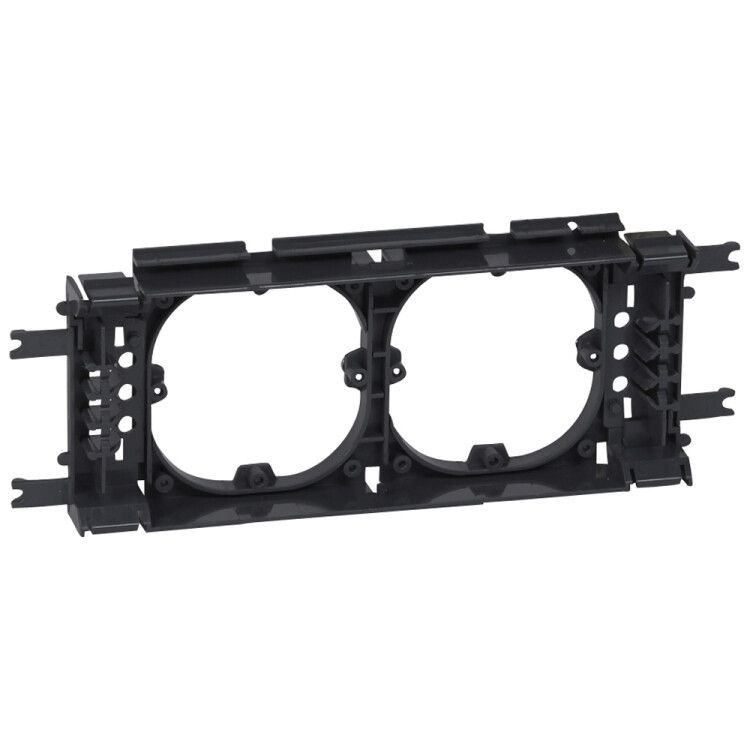

Суппорт универсальный 2-м Mosaic для кабель-канала DLP с крышкой 85мм бел. Leg 010923 Legrand

Суппорт универсальный 2-модульный для кабель-канала DLP с крышкой 85 мм белый - это компактный крепёжный элемент, предназначенный для фиксации двух модулей внутри кабель-канала серии DLP от Legrand. Артикулы 010923 и 10923 обеспечивают надёжную поддержку оборудования в условиях внутренней установки, сохраняя доступ к проводкам и удобство обслуживания.

Назначение и область применения

Суппорт предназначен для установки внутри кабель-канала DLP с шириной крышки 85 мм. Он позволяет закрепить два устройства - например, реле, автоматические выключатели, модули управления - так, чтобы они были защищены и легко доступны для диагностики. Подходит для использования в распределительных щитах, шкафах управления, на производствах и в коммерческих зданиях, где требуется организованная укладка проводки и минимизация внешнего воздействия.

Технические характеристики

• Количество мест: 2 - позволяет установить два модуля одновременно;
• Материал: пластик - легкий, устойчивый к коррозии и химическим воздействиям;
• Цвет: белый - соответствует цветовой гамме кабель-каналов DLP, обеспечивает эстетичный вид;
• Степень защиты IP40 - предохраняет от твёрдых частиц крупнее 1 мм, но не от воды;
• Ударопрочность IK07 - выдерживает удар энергией до 1 Дж (эквивалент 0,2 кг, падающего с 50 см);
• Монтажная высота: 5,5 мм - минимальная глубина, занимаемая конструкцией внутри канала;
• Оrientация монтажа: горизонтальная - рассчитана на установку параллельно полу;
• Отсутствие галогенов - безопасен при возгорании, не выделяет токсичных газов;
• Тип поверхности: блестящий - облегчает визуальный контроль состояния;
• Диаметр просверленного отверстия: 0 мм - не требует сверления при установке.

Совместимость и монтаж

Суппорт совместим исключительно с кабель-каналами серии DLP от Legrand с шириной крышки 85 мм. Устанавливается путём вставки в направляющие профиля канала - никаких болтов, саморезов или сверления не требуется. Крепление происходит за счёт защёлок, которые плотно фиксируются в боковых стенках канала. Для правильной работы важно, чтобы внутренняя ширина канала точно соответствовала спецификациям DLP - отклонения могут вызвать слабую фиксацию.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в помещениях с нормальной средой. Степень защиты IP40 и ударопрочность IK07 обеспечивают соответствие международным стандартам IEC 60529 и IEC 62262. Отсутствие галогенов делает продукт экологически более безопасным при возможном повреждении или перегреве.

Преимущества

• Экономит место внутри кабель-канала благодаря компактной форме и малой высоте (5,5 мм);
• Не требует инструментов при установке - просто вставляется и фиксируется;
• Обеспечивает равномерное распределение нагрузки между двумя модулями;
• Сохраняет целостность изоляции кабелей - не имеет острых кромок или металлических частей;
• Легко демонтируется при необходимости замены или обслуживания.

Ограничения применения

• Не предназначен для использования вне кабель-каналов DLP - не работает как самостоятельный кронштейн;
• Не защищён от попадания жидкости - нельзя применять во влажных или outdoor-объектах;
• Не подходит для установки вертикально - ориентация жёстко задана горизонтально;
• Не рекомендован для тяжёлых устройств массой выше 1,5 кг каждый - риск деформации пластика;
• Не совместим с другими сериями кабель-каналов, даже аналогичными по размеру.

Примеры использования

• Фиксация двух реле времени в распределительном щите торгового центра;
• Установка модуля управления освещением и терморегулятора в канале на производстве;
• Размещение сигнализаторов уровня и датчиков температуры в системе HVAC;
• Компоновка контроллеров в шкафу управления лифтом с использованием кабель-канала DLP.

Практические советы

• Перед установкой проверьте, что внутренние размеры кабель-канала DLP соответствуют заявленным - особенно важна точность по ширине 85 мм;
• Не используйте суппорт рядом с источниками тепла выше +60 C - пластик может потерять форму;
• При монтаже нескольких суппортов в одном канале соблюдайте интервал не менее 100 мм между ними для равномерного распределения нагрузки;
• Если планируете использовать тяжёлые модули - дополнительно закрепите их через крепёжные отверстия на самих устройствах, а не полагайтесь только на суппорт;
• Артикулы 010923 и 10923 - один и тот же товар; различие в номерах связано с форматом поставки - выбирайте подходящий вариант для заказа.
