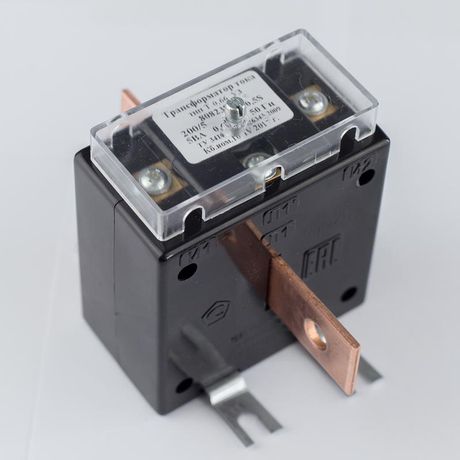

Трансформатор тока Т-0.66 150/5А кл. точн. 0.5 10В.А Кострома ОС0000002156 ФКУ ИК-1 (Кострома)

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 150/5А предназначен для снижения высоких значений тока до безопасного уровня, подходящего для подключения измерительных приборов и устройств защиты. Этот продукт от ФКУ ИК-1 (Кострома) используется в силовых цепях напряжением до 660 В и рассчитан на работу с током до 150 А. Артикул ос0000002156 соответствует модели с несъемной шиной и классом точности 0,5.

Назначение и область применения

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 150/5А служит для преобразования больших токов - до 150 А - в стандартный вторичный сигнал 5 А. Это позволяет подключать к нему обычные амперметры, счетчики энергии, реле защиты и другие приборы, которые не рассчитаны на работу с высокими токами. Применяется в распределительных щитах, на подстанциях, в промышленном оборудовании: конвейерах, насосных станциях, системах автоматизации. Также обеспечивает защиту измерительных устройств от повреждений при КЗ.

Технические характеристики

• Номинальное напряжение: 660 В - допустимый уровень напряжения сети, где можно устанавливать трансформатор;
• Первичный ток: 150 А - максимальный рабочий ток в первичной цепи;
• Вторичный ток: 5 А - выходной ток, совместимый со стандартными измерительными приборами;
• Класс точности: 0,5 - погрешность измерения не более +-0,5% в нормальных условиях работы;
• Номинальная мощность: 10 В·А - максимальная нагрузка, которую можно подключить ко вторичной обмотке без потери точности;
• Монтажное исполнение: с шиной - трансформатор одевается на проводник (шину) без разрывов цепи;
• Шина несъемная - конструктивно закреплена внутри корпуса, не требует дополнительной фиксации.

Совместимость и монтаж

Трансформатор тока измерительный Т-0,66 10 ВА 0,5 150/5А устанавливается на жесткий проводник (шину) сечением, соответствующим номинальному току 150 А. Посадочный диаметр шины не указан в спецификации - перед установкой проверьте соответствие габаритов шины внутреннему окну трансформатора. Монтаж выполняется без отключения питания, но только после соблюдения мер безопасности: использование СИЗ, контроль отсутствия напряжения на соседних участках. Обязательно замыкайте вторичную обмотку перед отключением нагрузки - размыкание под током опасно!

Безопасность и стандарты

Производится в соответствии с требованиями ГОСТ Р 8.429–2014 и ГОСТ 7746–2015 для измерительных трансформаторов тока. Конструкция обеспечивает электрическую изоляцию между первичным и вторичным контуром. Несъемная шина исключает риск случайного контакта с токоведущими частями при эксплуатации. Устройство не предназначено для работы во взрывоопасных средах.

Преимущества

• Высокая точность (класс 0,5) - идеально для учета энергии и контроля качества электроэнергии;
• Установка без разрыва цепи - экономит время при модернизации или диагностике;
• Необходимая мощность 10 В·А покрывает большинство стандартных приборов - амперметры, счетчики, реле;
• Жесткая конструкция с несъемной шиной повышает надежность и снижает вероятность плохого контакта;
• Поддерживается сертифицированным производителем ФКУ ИК-1 (Кострома) - гарантия соответствия заявленным параметрам.

Ограничения применения

• Не применяется в сетях выше 660 В - превышение напряжения вызовет пробой изоляции;
• Вторичная нагрузка не должна превышать 10 В·А - перегрузка увеличивает погрешность и может вывести прибор из строя;
• Не предназначен для постоянной работы при температуре ниже –25 C или выше +55 C - условия эксплуатации не указаны явно, но типовая работа ограничена этим диапазоном;
• Не использовать в помещениях с повышенной влажностью без дополнительной защиты - степень IP не указана, значит, нет гарантированной защиты от воды и пыли;
• Не подходит для импульсных или несинусоидальных токов - класс точности 0,5 действителен только при гармоническом токе 50 Гц.

Примеры использования

• Подключение к трехфазному счетчику электроэнергии в распределительном щите промышленного объекта;
• Защита двигателя через реле перегрузки в системе управления конвейером;
• Контроль тока в цепи зарядки аккумуляторов на подстанции;
• Интеграция в системы SCADA для сбора данных о потреблении энергии.

Практические советы

• Выбирая трансформатор, убедитесь, что ваша шина имеет достаточное сечение для прохождения 150 А - недостаточный размер вызовет нагрев и потерю точности;
• Обязательно используйте вторичную обмотку только с нагрузкой - никогда не оставляйте ее разомкнутой при наличии тока в первичной цепи;
• Проверяйте полярность выводов при подключении - неверная фазировка приведет к ошибкам в показаниях счетчиков;
• Для многократного использования рекомендуется выбирать трансформатор с запасом по мощности - лучше взять 15 В·А вместо 10 В·А, если есть возможность;
• Этот трансформатор - часть серии Т-0,66; аналоги от других производителей могут отличаться по габаритам и точности - сверьте данные перед заменой.
