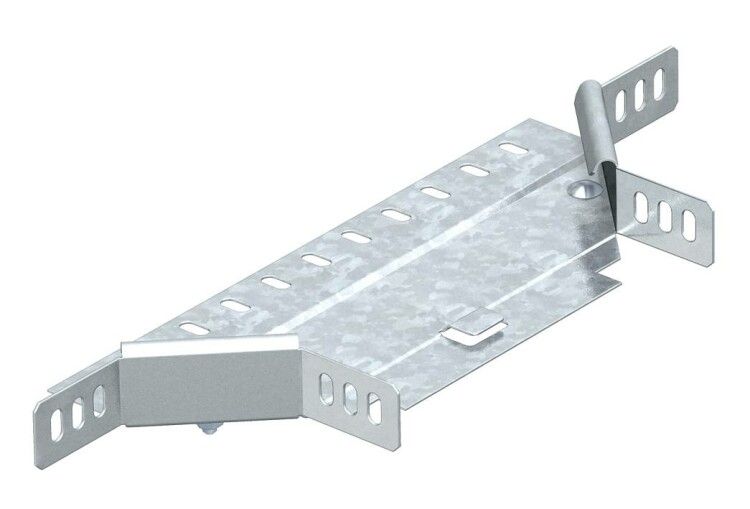

Соединение Т-образное/крестовое 35x200 горячеоцинкованный - 7120214 OBO Bettermann RAA 320 FT

Соединение Т-образное/крестовое 35x200 мм горячий цинк от OBO BETTERMANN (артикул RAA 320 FT) предназначено для формирования ответвлений в системах кабельных лотков с высотой бортов 35 мм. Изделие выполнено из оцинкованной стали с покрытием методом горячего цинкования, что обеспечивает долговечность в агрессивных средах.

Назначение и область применения

Соединение Т-образное/крестовое 35x200 мм горячий цинk используется для создания T-образных и крестовых переходов между участками кабельных лотков. Подходит как для горизонтальных, так и для вертикальных трасс. Применяется в промышленных объектах, где требуется надёжная маршрутизация силовых и управляющих кабелей - например, на заводах, в энергообъектах, транспортных терминалах и объектах атомной отрасли.

Технические характеристики

• Тип изделия: Т-образный
• Высота борта лотка: 35 мм
• Ширина лотка: 200 мм
• Материал: сталь оцинкованная
• Покрытие: горячий цинк
• Толщина металла: 1 мм
• Внутренний радиус изгиба: 50 мм
• Исполнение: без соединительных разъёмов - требует самостоятельного крепления
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023
• Реестр промышленной продукции РФ: 1367\22\2023

Совместимость и монтаж

Соединение Т-образное/крестовое 35x200 мм горячий цинк совместимо со всеми кабельными лотками, имеющими высоту борта 35 мм, вне зависимости от производителя. Отсутствие встроенных соединительных разъёмов требует фиксации болтами или заклёпками к основному лотку. Установка выполняется на предварительно подготовленную поверхность - необходимо выровнять плоскости стыков, чтобы избежать перегрузки кабелей на угловых участках. Радиус изгиба 50 мм позволяет безопасно прокладывать кабели с минимальным допустимым радиусом изгиба.

Безопасность и стандарты

Изделие соответствует требованиям промышленной безопасности РФ и имеет официальное разрешение Росатома (ЦО-12-101-13253), что делает его пригодным для использования на ядерных и других объектах повышенной опасности. Покрытие горячим цинком защищает металл от коррозии в условиях повышенной влажности, химических паров и температурных колебаний. Материал не содержит токсичных компонентов и не выделяет вредных веществ при нагреве.

Преимущества

• Устойчивость к коррозии благодаря горячему цинкованию - срок службы до 25 лет в промышленной среде
• Высокая механическая прочность: толщина стенки 1 мм обеспечивает жёсткую конструкцию даже при нагрузке на заполненные лотки
• Совместимость с широким спектром лотков 35 мм - можно использовать с продукцией других брендов
• Подтверждённая лицензия Росатома - возможность применения на контролируемых объектах

Ограничения применения

• Не предназначен для использования в качестве опоры или несущего элемента - только как соединительный узел
• Требует внешнего крепления; не оснащён самозакрывающимися замками или быстроразъёмными механизмами
• Не рекомендуется применять в условиях постоянного погружения в жидкость - хотя цинк защищает от влаги, длительное воздействие воды снижает эффективность защиты
• Не подходит для лотков с высотой борта отличной от 35 мм - возможны зазоры и нарушение герметичности

Примеры использования

• Обустройство распределительных щитов на производстве - ответвление от главного лотка к группе оборудования
• Монтаж кабельных трасс в цехах с многоуровневой аппаратурой - переход с горизонтальной на вертикальную часть системы
• Энергетические подстанции и АЭС - использование с разрешением Росатома
• Железнодорожные депо и метрополитены - там, где требуется надёжная защита от вибраций и коррозии

Практические советы

• Перед установкой проверьте внутренние габариты лотка - ширина 200 мм должна точно совпадать с шириной основного профиля
• При использовании в вертикальном положении обязательно используйте дополнительные кронштейны для равномерного распределения веса кабелей
• Заглушите все открытые торцы после монтажа - это предотвращает попадание пыли и влаги в лоток
• Для удобства сборки используйте болты M8 или M10 с гроверами - они обеспечивают надёжную фиксацию без люфтов
• Артикул RAA 320 FT и серийный номер 7120214 должны совпадать с данными в документации - сверьте перед заказом
