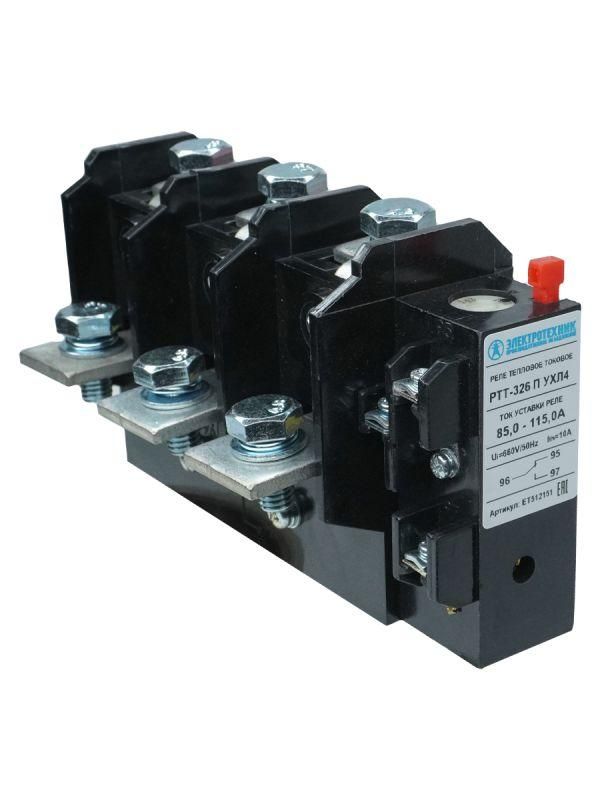

Реле электротепловое токовое РТТ-326 100А 85.0..115.0А - ET512151 Электротехник

Реле электротепловое токовое РТТ-326 100А 85.0–115.0А 660В/50Гц 1з+1р ручной возврат IP00 УХЛ4 - устройство для автоматической защиты трёхфазных двигателей от перегрузок и обрывов фаз. Произведено компанией Электротехник, артикул et512151. Подходит для установки в щитах управления промышленным оборудованием.

Назначение и область применения

Реле электротепловое токовое РТТ-326 защищает трёхфазные асинхронные двигатели с короткозамкнутым ротором от длительных перегрузок и потери одной из фаз. Применяется в системах управления электроприводами на предприятиях: насосах, вентиляторах, конвейерах, компрессорах, станках. Работает в сетях переменного тока 50 Гц, напряжением до 660 В, либо в цепях постоянного тока до 440 В.

Технические характеристики

• Номинальный ток: 100 А
• Уставка срабатывания: 85,0 – 115,0 А (диапазон регулировки)
• Частота: 50 Гц (также совместимо с 60 Гц)
• Максимальное рабочее напряжение: 660 В
• Цепь управления: 380 В переменного тока
• Количество полюсов: 3
• Контакты: 1 нормально замкнутый (1НЗ) + 1 нормально открытый (1НО)
• Тип присоединения: винтовые зажимы
• Степень защиты: IP00 (без внешней защиты, требует установки в корпусе)
• Способ монтажа: непосредственное крепление на DIN-рейку или поверхность
• Температурная компенсация: есть - снижает влияние окружающей температуры на точность срабатывания
• Исполнение: нереверсивное
• Перезапуск: ручной - после срабатывания требуется manual сброс
• Климатическое исполнение: УХЛ4 (для умеренного и холодного климата, с возможностью работы в помещениях с повышенной влажностью)

Совместимость и монтаж

Реле электротепловое токовое РТТ-326 устанавливается последовательно в каждую фазу силовой цепи двигателя. Кабель подключается через винтовые зажимы - момент затяжки не более 1,5 Нм. Для надёжной работы необходимо соблюдать посадочные габариты: устройство рассчитано на монтаж на штанге или DIN-рейке шириной 35 мм. Обязательно используйте защитный кожух или распределительный щит - степень защиты IP00 исключает работу на открытом воздухе или в запылённых средах без корпуса. Монтаж выполняйте при выключенном питании.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-4-1. Температурная компенсация обеспечивает стабильность срабатывания при колебаниях ambient temperature. Исполнение УХЛ4 позволяет применять устройство в условиях температуры от −25C до +40C и относительной влажности до 90%. Не предназначен для взрывоопасных зон.

Преимущества

• Широкий диапазон настройки тока (85–115 А) - один прибор покрывает большинство типичных нагрузок
• Ручной возврат предотвращает самопроизвольный запуск оборудования после аварии
• Температурная компенсация повышает точность срабатывания в изменяющихся условиях
• Простая механическая конструкция - высокая надёжность и долгий срок службы
• Совместимость с цепями 380 В - легко интегрируется в существующие системы управления

Ограничения применения

• Не применяется в цепях постоянного тока выше 440 В
• IP00 - нельзя использовать вне электрошкафа; требует обязательной герметизации или enclosure
• Не подходит для защиты однофазных двигателей - только трёхфазные
• Ручной сброс требует участия оператора - не подходит для полностью автоматических систем без контроля
• Не имеет функции тепловой защиты при коротком замыкании - нужна дополнительная аппаратура (плавкий предохранитель или автомат)

Примеры использования

• Защита двигателя воздушного компрессора мощностью 7,5 кВт в цеху
• Автоматическая защита насосной группы в системе водоснабжения
• Контроль перегрузки вентилятора печи в химическом производстве
• Подключение в панель управления конвейерной линией с несколькими двигателями

Практические советы

• Выбирая реле, проверьте реальный ток потребления двигателя - он должен попадать в диапазон 85–115 А. Если близко к границе - выбирайте модель с меньшим порогом
• После срабатывания всегда проверяйте причину перегрузки перед сбросом - возможно, заклинило механизм или оборвалась фаза
• При многократных срабатываниях - проверьте состояние контактной группы и целостность нагревательного элемента
• Для удобства обслуживания рекомендуется устанавливать рядом кнопку “Сброс” с указателем состояния
• Не допускайте попадание воды, масла или металлической стружки внутрь устройства - даже при наличии корпуса грязь может вызвать отказ
