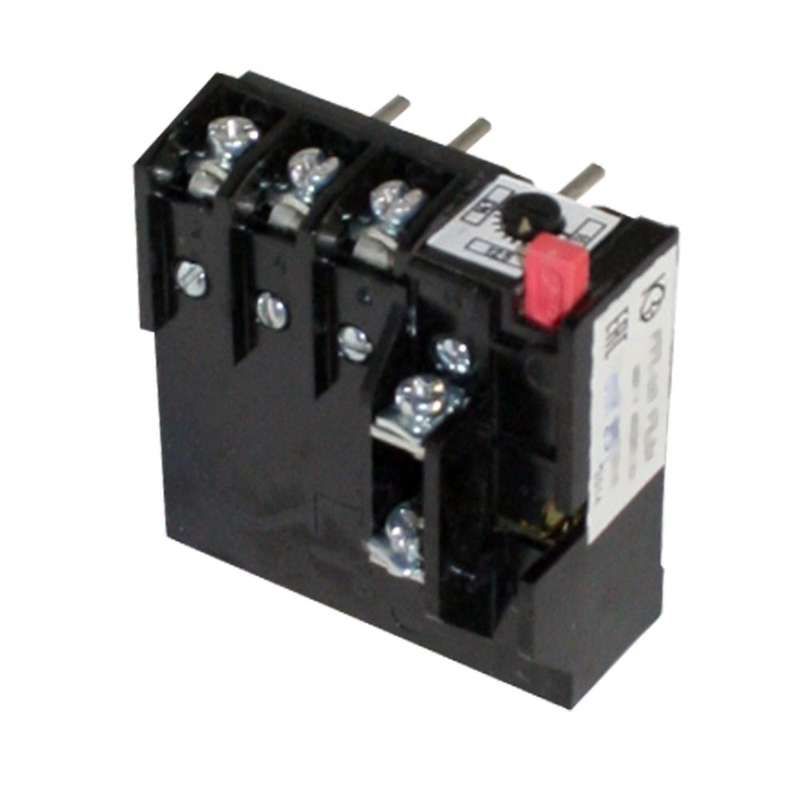

Реле электротепловое токовое РТТ-141 УХЛ4 25.0А - 21,0-25,0А КашинЗЭА 140141000В025.000000

Реле электротепловое токовое РТТ-141 УХЛ4 25.0А - устройство для защиты трёхфазных электродвигателей от перегрузок и обрыва фазы. Произведено компанией КЗЭА, артикул 140141000в025.000000, рассчитано на ток 25 А и подходит для монтажа на пускатели и DIN-рейки.

Назначение и область применения

Реле электротепловое токовое РТТ-141 УХЛ4 25.0А защищает электродвигатели с короткозамкнутым ротором от длительных перегрузок и аварийных ситуаций, таких как обрыв одной из фаз. Применяется в системах управления промышленным оборудованием: насосах, вентиляторах, конвейерах, компрессорах и других станках с трёхфазными двигателями. Подходит для установки в составе пускателей ПМА и ПМ12, а также на металлических и изоляционных панелях.

Технические характеристики

• Номинальный ток: 25 А - срабатывает при превышении этого значения, регулируется в пределах 21–25 А
• Количество полюсов: 3 - обеспечивает защиту всех трёх фаз одновременно
• Род тока: переменный - работает в сетях с частотой 50 Гц
• Максимальное рабочее напряжение: 660 В - допустимо применение в высоковольтных цепях до этой отметки
• Количество нормально замкнутых (НЗ) контактов: 1 - используется для сигнализации или отключения цепи управления
• Класс выпуска: 20 - время срабатывания при 7,2-кратном токе составляет около 20 секунд
• Климатическое исполнение: УХЛ4 - устойчиво к температуре от −40C до +40C, повышенной влажности и запылённости
• Способ монтажа: на аппарат - устанавливается непосредственно на корпус пускателя или другого аппарата
• Тип присоединения: винтовое - надёжное соединение проводов через зажимы с болтами

Совместимость и монтаж

Реле электротепловое токовое РТТ-141 УХЛ4 25.0А совместимо с пускателями серий ПМА и ПМ12 благодаря стандартизированному креплению. Монтируется на DIN-рейку или жёстко закрепляется на панели. Для правильной работы необходимо соблюдать посадочные размеры и использовать провода сечением, соответствующим току 25 А (обычно 4–6 мм2). Соединения выполняются исключительно винтовым способом - не применяйте клеммы типа “быстрый контакт”.

Безопасность и стандарты

Реле соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Обеспечивает безопасную работу в условиях повышенной влажности и колебаний температуры благодаря исполнению УХЛ4. Не содержит опасных материалов и не требует специальных мер безопасности при монтаже, кроме стандартных правил работы с электрооборудованием под напряжением.

Преимущества

• Высокая точность срабатывания при перегрузке благодаря классу 20
• Стабильная работа в сложных климатических условиях - идеально для промышленных объектов вне помещений
• Простая механическая конструкция - мало подвержена отказам, легко диагностируется
• Встроенный НЗ контакт позволяет реализовать сигнал аварии или автоматическое отключение цепи управления
• Поддерживает модульную сборку с популярными пускателями - снижает время монтажа

Ограничения применения

• Не предназначен для защиты однофазных двигателей - требуется три фазы
• Не реагирует на короткие замыкания - обязательно использование автоматического выключателя или предохранителей перед реле
• Не имеет функции самовозврата - после срабатывания требуется ручное восстановление
• Чувствителен к внешним тепловым воздействиям - не устанавливать рядом с нагревательными элементами или в местах с сильным воздушным потоком
• Не рекомендовано применение в средах с постоянными химическими парами или агрессивными жидкостями - хотя исполнение УХЛ4 защищает от влаги и пыли, но не от коррозии

Примеры использования

• Защита двигателя насосной станции в водопроводной сети
• Обеспечение безопасности конвейера на пищевом производстве
• Автоматическое отключение вентилятора при перегреве в HVAC-системе
• Комплексная защита в распределительных щитах с пускателями ПМА

Практические советы

• Выбирайте реле с номиналом ближе к максимальному рабочему току двигателя - для 25 А лучше взять именно этот вариант, а не 32 А
• Проверьте соответствие тока двигателя диапазону 21–25 А; если двигатель потребляет менее 21 А - используйте более чувствительное реле
• После срабатывания дождитесь остывания реле перед повторным включением - обычно 5–15 минут
• При установке на пускатель убедитесь, что контакты реле плотно прилегают - плохой контакт вызывает перегрев и ложные срабатывания
• Не затягивайте винтовые зажимы слишком сильно - можно повредить медные шины внутри реле
• Регулярно проверяйте состояние контактов и наличие окисления - особенно в помещениях с высокой влажностью
