ТЕПЛОВОЕ РЕЛЕ ПЕРЕГРУЗКИ MRG F630 290-400A КЛАСС 10 | MRG630400F SE APC

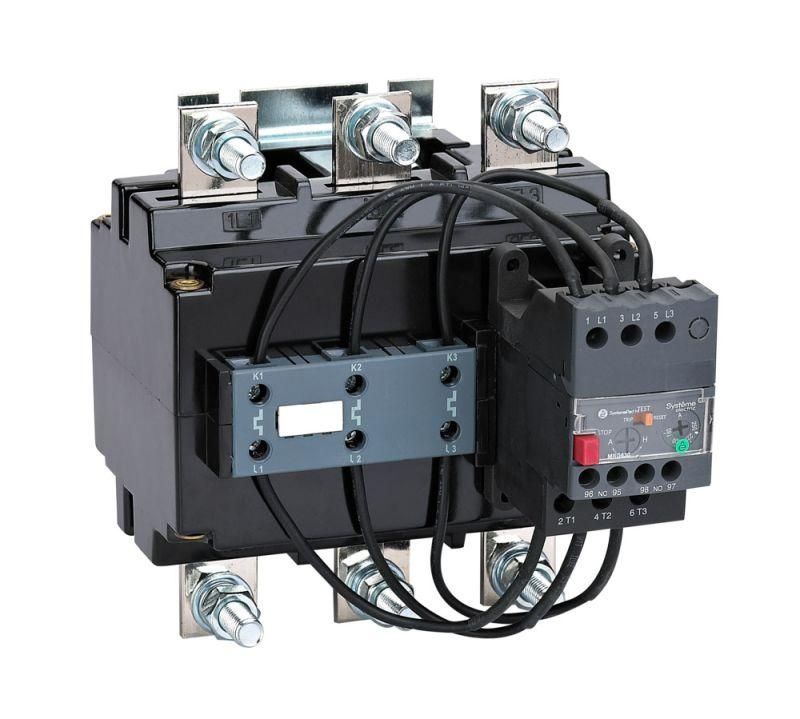

Тепловое реле перегрузки MRG F630 290-400A класс 10 SE от Systeme Electric обеспечивает надёжную защиту электродвигателей от перегрузок и других аварийных режимов. Это устройство из серии SystemePact MRG рассчитано на работу с токами до 400 А и устанавливается прямо на контакторы MC1G.

Назначение и область применения

Тепловое реле перегрузки MRG F630 290-400A класс 10 SE защищает электродвигатели от повреждений, вызванных:

• продолжительной перегрузкой по току;
• обрывом одной из фаз;
• заклиниванием ротора;
• слишком долгим временем запуска.

Используется в системах управления двигателями, где требуется точная и надёжная защита - например, на насосах, компрессорах, конвейерах, вентиляционных установках и станках с частым пуском.

Технические характеристики

• Номинальный ток: 400 А - максимальный ток, который может проходить через реле без срабатывания при нормальной нагрузке.
• Диапазон регулирования: 290–400 А - можно выставить порог срабатывания в этом интервале под конкретный двигатель.
• Класс точности: 10 - время срабатывания при перегрузке в 6 раз выше установленного значения не более чем через 10 секунд (соответствует IEC 60947-4-1).
• Количество силовых полюсов: 3 - защищает трёхфазные цепи полностью.
• Максимальное рабочее напряжение: 690 В - допустимо применение в сетях до этой величины.
• Переключающие контакты: 1 пара (НО/ЗА) - используется для сигнализации срабатывания или отключения цепи.
• Подключение силовой цепи: винтовые зажимы - надёжное механическое соединение без необходимости специальных инструментов.
• Гарантийный срок: 24 месяца - подтверждает качество сборки и материалов.
• Способ монтажа: прямое подключение - устанавливается непосредственно на контактеры серии MC1G без дополнительных кронштейнов.

Совместимость и монтаж

Тепловое реле MRG F630 290-400A класс 10 SE совместимо исключительно с контактными аппаратами серии MC1G. Установка выполняется путём плотного защёлкивания на направляющие контактора - никаких болтов или крепёжных элементов не требуются. Подключение проводов осуществляется через винтовые зажимы на входе и выходе. После монтажа необходимо проверить соответствие тока двигателя установленному значению на шкале реле.

Безопасность и стандарты

Устройство соответствует международным требованиям IEC 60947-4-1. Конструкция обеспечивает безопасную работу в условиях повышенной влажности, пыли и колебаний температур. Отсутствие открытых токоведущих частей снижает риск случайного прикосновения.

Преимущества

• Высокая точность срабатывания благодаря классу 10 - минимизирует ложные отключения и сохраняет работоспособность оборудования при кратковременных перегрузках.
• Простой и быстрый монтаж на контакторы MC1G - экономит время при сборке панелей управления.
• Чёткая индикация срабатывания - легко определить причину отключения без дополнительных приборов.
• Стабильная работа при изменении окружающей температуры - не требует внешней компенсации.

Ограничения применения

• Не предназначен для работы с однофазными двигателями - только трёхфазные сети.
• Не заменяет автоматические выключатели - не обеспечивает защиту от КЗ.
• Не рекомендуется использовать вне диапазона регулирования 290–400 А - при меньших токах чувствительность снижается, при больших - возможна недостаточная защита.
• Требует обязательной совместимости с контактными аппаратами MC1G - другие модели контакторов не поддерживаются.

Примеры использования

• Защита асинхронного двигателя 30 кВт на конвейере с частыми пусками.
• Обеспечение безопасности насосной станции при скачках давления и заклинивании импульсного клапана.
• Контроль нагрева вентилятора в системе вентиляции воздуха в производственном помещении.

Практические советы

• Перед установкой обязательно сверьте номинальный ток двигателя с настройкой реле - используйте шкалу на корпусе MRG F630 290-400A класс 10 SE.
• После монтажа проверьте плотность затяжки винтов - слабый контакт может вызвать перегрев и ложное срабатывание.
• Не устанавливайте реле рядом с источниками высокой температуры - влияние внешнего тепла может исказить показания.
• При замене всегда используйте оригинальное реле MRG F630 290-400A класс 10 SE от Systeme Electric - аналоги могут иметь отличную калибровку или не подходить по габаритам.
• Проверяйте состояние контактов каждые 6 месяцев при интенсивной эксплуатации - окисление может нарушить сигнал срабатывания.
