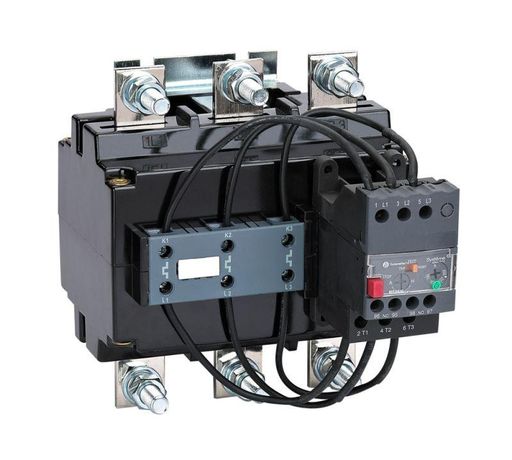

ТЕПЛОВОЕ РЕЛЕ ПЕРЕГРУЗКИ MRG F630 350-480A КЛАСС 10 | MRG630480F SE APC

Тепловое реле перегрузки MRG F630 350-480A класс 10 SE - устройство для защиты электродвигателей от перегрева из-за перегрузок, обрывов фаз или долгих запусков. Разработано компанией Systeme Electric, рассчитано на работу с контактными аппаратами серии MC1G и устанавливается прямо под ними. Артикул mrg630480f соответствует диапазону регулирования 350–480 А.

Назначение и область применения

Тепловое реле перегрузки MRG F630 350-480A класс 10 SE защищает электродвигатели от повреждений, вызванных:

• продолжительной перегрузкой по току;
• обрывом одной из фаз;
• заклиниванием ротора;
• слишком длинным временем пуска.

Используется в системах управления двигателями средней и большой мощности - например, на насосах, компрессорах, конвейерах, вентиляционных установках и других промышленных механизмах. Применяется исключительно в паре с контакторами серии MC1G.

Технические характеристики

• Номинальный ток: до 480 А - максимальная величина тока, которую способно выдерживать реле без срабатывания при нормальной нагрузке.
• Диапазон регулирования: 350–480 А - можно точно настроить порог срабатывания под конкретную мощность .
• Класс точности: 10 - время срабатывания при перегрузке в 6 раз выше установленного значения составляет 10 секунд +-20%. Это гарантирует адекватную реакцию на аварию без ложных срабатываний при кратковременных скачках.
• Число полюсов: 3 - контролирует все три фазы одновременно.
• Переключающие контакты: один НЗ (нормально замкнутый) - используется для размыкания цепи управления контактора при срабатывании.
• Максимальное рабочее напряжение: 690 В - допустимо применение в сетях высокого напряжения, в том числе в промышленных трехфазных системах.
• Подключение силовой цепи: винтовые зажимы - надежное механическое соединение, требует периодической проверки затяжки.
• Способ монтажа: прямое подключение - устанавливается непосредственно на контактер MC1G без дополнительных кронштейнов или платформ.
• Гарантийный срок: 24 месяца.

Совместимость и монтаж

Тепловое реле MRG F630 350-480A класс 10 SE проектировалось как модульная часть системы SystemePact. Установка возможна **только** на контакторы серии MC1G - другие модели не поддерживают физическое и электрическое взаимодействие. Подключение осуществляется через винтовые зажимы на задней стенке устройства; провода должны иметь площадь сечения, соответствующую требованиям контактора MC1G (обычно 16–70 мм2). Перед первичным подключением обязательно проверьте соответствие тока нагрузки диапазону 350–480 А и правильно настройте регулятор.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC/EN 60947-4-1 для тепловых реле перегрузки. Обеспечивает безопасную работу в условиях окружающей температуры от -25C до +60C. Отсутствуют специальные сертификаты ATEX или IP-защиты - не предназначен для взрывоопасных зон или открытых площадок без корпуса.

Преимущества

• Высокая точность срабатывания благодаря классу 10 - минимизация ложных отказов даже при частых пусках.
• Автоматическая компенсация температурных колебаний - работает стабильно вне зависимости от нагрева окружения.
• Жесткая механическая связь с контактором MC1G снижает риск плохого контакта и потерь энергии.
• Легкий доступ к регулятору и тестовой кнопке - обслуживание возможно без демонтажа всей группы оборудования.

Ограничения применения

• Не для однофазных двигателей - требуется трёхфазная система питания.
• Не имеет собственной защиты от КЗ - обязательна установка автоматического выключателя перед реле.
• Не рекомендовано использование в местах с постоянными вибрациями свыше 1g - возможны ложные срабатывания.
• Не подлежит ремонту - после выхода из строя необходимо заменить полностью.
• Не обеспечивает защиту от перепадов напряжения или обратной последовательности фаз - нужны дополнительные устройства.

Примеры использования

• Электронасосы в системах водообеспечения крупных предприятий.
• Компрессоры холодильных установок на пищевых производствах.
• Стационарные конвейеры на автомобильных сборочных линиях.
• Циркулярные пилы и шлифовальные станки с мощностью более 100 кВт.

Практические советы

• Настройка тока срабатывания должна выполняться **не выше**, чем номинальный ток двигателя, но **не ниже**, чем минимальный рабочий ток - оптимально на уровне 90–95% от паспортного значения двигателя.
• Проверяйте плотность затяжки винтов каждые 6 месяцев - особенно важна при работе в условиях повышенной вибрации.
• При использовании нескольких реле рядом - следите за расстоянием между ними: тепло от одного устройства может влиять на соседнее.
• Обязательно используйте тестовую кнопку перед запуском - она имитирует срабатывание и позволяет проверить целостность цепи управления.
• Не путайте этот тип реле с электронными аналогами - MRG F630 реагирует только на тепловое воздействие, поэтому медленнее срабатывает, но менее чувствителен к помехам.
