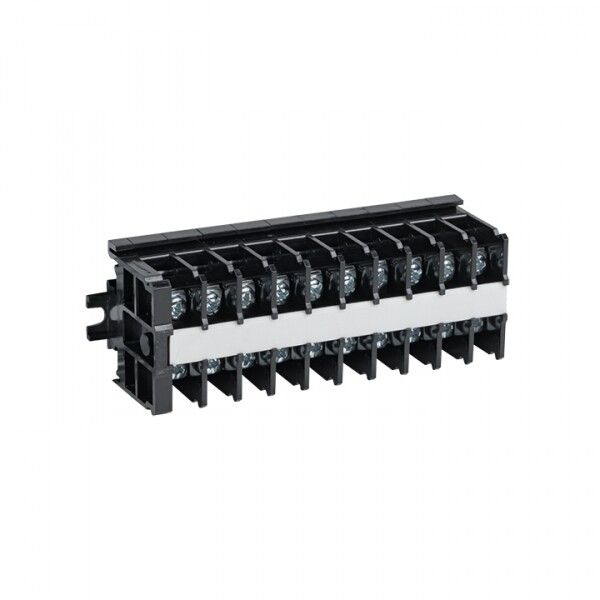

Терминал клеммный TK-020 до 2,5 мм2 20A 10 клеммных пар EKF PROxima |

Терминал клеммный до 2,5 мм2 20A 10 клеммных пар от EKF PROxima предназначен для надёжного соединения и ответвления проводов в распределительных щитах и стационарных электроустановках. Артикул tk-020 обеспечивает безопасную коммутацию до 20 А при рабочем напряжении до 660 В.

Назначение и область применения

Этот клеммник используется для присоединения и ответвления одножильных и многожильных медных и алюминиевых проводников в сетях переменного тока с частотой 50 Гц и напряжением до 660 В. Подходит для сборки силовых и управляющих цепей в шкафах управления, автоматических выключателях, устройствах защиты и других стационарных системах. Часто встречается в промышленной автоматике, энергообъектах и жилых домах при модульном монтаже.

Технические характеристики

• Номинальный ток: 20 А
• Рабочее напряжение: до 660 В
• Диапазон сечений провода: до 2,5 мм2
• Количество клеммных пар: 10 (20 контактных точек)
• Тип соединения: винтовое - фиксация провода зажимным винтом
• Способ монтажа: на DIN-рейку или через крепёжные отверстия
• Температурный режим работы: от –30 C до +100 C
• Материал корпуса: термопласт с классом горючести V0 (не распространяет пламя)
• Цвет: черный
• Габариты: 17×33×17 мм
• Положение входа провода: боковое

Совместимость и монтаж

Терминал совместим со всеми типами стандартных DIN-реек шириной 35 мм. Устанавливается защёлкиванием на рейку - достаточно плотно придавить до характерного щелчка. Для дополнительной фиксации можно использовать два крепёжных отверстия с винтами M4. Каждый контакт рассчитан на один провод; двойная клемма позволяет соединить два провода одного сечения в одной точке. Присоединение выполняется путём оголения провода на 8–10 мм и затяжки винта усилием около 0,3 Нм - перетягивать нельзя, чтобы не повредить металл.

Безопасность и стандарты

Изоляционный материал соответствует требованиям GOST R IEC 60947-7-1 и имеет класс воспламеняемости V0 - самозагасаемый, не поддерживающий горение. Конструкция исключает случайное прикосновение к токоведущим элементам при установленном положении на рейке. Работает в условиях, где допустима температура до +100 C, что делает её подходящей для помещений с высокими тепловыми нагрузками.

Преимущества

• Высокая плотность: 10 клеммных пар на минимальном участке - экономия места в щите
• Устойчивость к нагреву благодаря термостойкому пластиковому корпусу
• Стандартный форм-фактор - легко заменяется аналогичными изделиями других брендов
• Поддержка алюминиевых и медных проводов - универсальность для различных систем
• Фиксация в двух вариантах: на DIN-рейку и болтами - гибкость монтажа

Ограничения применения

• Не для проводов сечением более 2,5 мм2 - риск перегрева и плохого контакта
• Не рекомендован для постоянного воздействия воды или влаги - отсутствие IP-защиты
• Не предназначен для частых демонтажей - многократное открывание винтов снижает надёжность зажима
• Не работает с проводами под сварку или опрессовку - требуется только оголённый проводник

Примеры использования

• Объединение нескольких выходов автоматического выключателя перед подключением к группе розеток
• Разводка сигнальных линий в панели управления станком
• Создание точки ответвления для датчиков в системе освещения
• Переход между основным кабелем и контрольными проводами в щите HVAC

Практические советы

• При использовании алюминиевых проводов обязательно используйте антиоксидантную пасту - предотвращает окисление и потерю контакта
• Проверьте посадочный диаметр винта - он стандартизирован под отвертки №1 и №2, не используйте слишком крупные инструменты
• При монтаже на DIN-рейку следите, чтобы соседние клеммы не задевали друг друга - соблюдайте минимум 5 мм свободного пространства
• Для удобства обслуживания помечайте каждую клемму этикеткой сразу после монтажа
• Артикул tk-020 часто используют как запасной элемент - храните несколько единиц в ремонтной мастерской
