Точка заземления внешняя для OptiBox M М8хМ6 | 306888 КЭАЗ

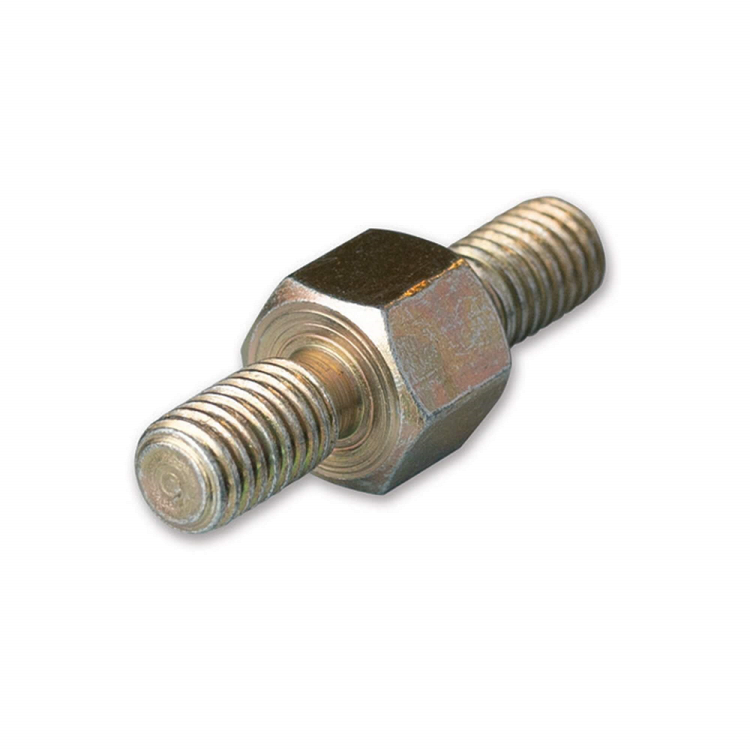

Точка заземления внешняя для OptiBox M М8хМ6 КЭАЗ - это надёжное соединение между внешним заземляющим кабелем и угловым элементом цоколя, обеспечивающее минимальное переходное сопротивление до 0,1 Ом. Продукт предназначен для установки на корпуса оборудования серии OptiBox M и совместим с системами заземления, требующими высокой электрической проводимости. Артикул 306888 соответствует оригинальному решению от КЭАЗ.

Назначение и область применения

Точка заземления внешняя для OptiBox M М8хМ6 КЭАЗ используется для присоединения внешних заземляющих проводников к металлическим корпусам оборудования, установленному в угловых участках цоколей. Обеспечивает безопасную передачу тока утечки в землю, предотвращает накопление потенциала на корпусе и снижает риск поражения электрическим током. Подходит для промышленного оборудования, распределительных щитов, автоматизированных линий и станций управления.

Технические характеристики

• Тип соединения: внутренняя резьба М8 × М6 - позволяет подключить заземляющий проводник через болт М8 и фиксацию в корпусе через резьбу М6;
• Переходное сопротивление: не более 0,1 Ом - гарантирует эффективный отвод тока замыкания;
• Материал: сталь с гальваническим покрытием - обеспечивает коррозионную стойкость в условиях повышенной влажности и агрессивной среды;
• Установка: на поверхность углового элемента цоколя серии OptiBox M;
• Размеры: соответствуют стандартным габаритам комплектующих OptiBox M - точная посадка без доработок.

Совместимость и монтаж

Точка заземления для OptiBox M М8хМ6 КЭАЗ совместима исключительно с угловыми элементами цоколя серии OptiBox M. Устанавливается путём вворачивания в заранее подготовленное резьбовое отверстие на корпусе. Для монтажа требуется только ключ на 13 мм для затяжки болта М8. Нельзя использовать с другими сериями корпусов - например, OptiBox S или K - из-за отличий в форме и расположении крепёжных отверстий.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-1 по обеспечению защиты от поражения электрическим током. Гальваническое покрытие защищает от электрохимической коррозии, что важно для работы в помещениях с повышенной влажностью или на открытых площадках. Соответствие нормам подтверждено испытаниями завода-производителя КЭАЗ.

Преимущества

• Высокая электропроводность благодаря низкому переходному сопротивлению - менее 0,1 Ом - минимизирует нагрев и потерю энергии;
• Стальная конструкция с гальваническим покрытием - долговечна даже в агрессивных условиях;
• Форм-фактор оптимизирован под угловые элементы OptiBox M - не требует модификации корпуса;
• Простота монтажа - один болт, одна операция, никаких специнструментов.

Ограничения применения

• Не предназначена для использования вне системы OptiBox M - несовместима с другими типами корпусов;
• Не рассчитана на постоянное погружение в жидкость - хотя материал устойчив к влаге, герметичность не обеспечивается;
• Запрещено применять в средах с агрессивными химическими веществами (например, концентрированные кислоты или щёлочи) - гальваническое покрытие может повредиться;
• Не следует использовать вместо основного контура заземления - только как дополнительную точку присоединения.

Примеры использования

• Подключение заземляющего провода к корпусу шкафа управления на производстве с использованием углового цоколя OptiBox M;
• Заземление частей конвейерной линии, где корпус смонтирован в угловом положении;
• Присоединение экранирующей жилы кабеля к раме станка, заключённой в корпус OptiBox M.

Практические советы

• Перед установкой проверьте, чтобы резьбовое отверстие в цоколе было чистым и не повреждённым - грязь или деформация увеличат сопротивление;
• Затягивайте болт М8 моментом 4–6 Нм - недостаточно плотно - будет плохой контакт, слишком сильно - можно срезать резьбу;
• Для длительной эксплуатации рекомендуется периодически осматривать место контакта на предмет окисления - особенно в сырых помещениях;
• Артикул 306888 - единственный подходящий вариант для OptiBox M; другие точки заземления с резьбой М8 не всегда имеют нужную форму и глубину посадки.
