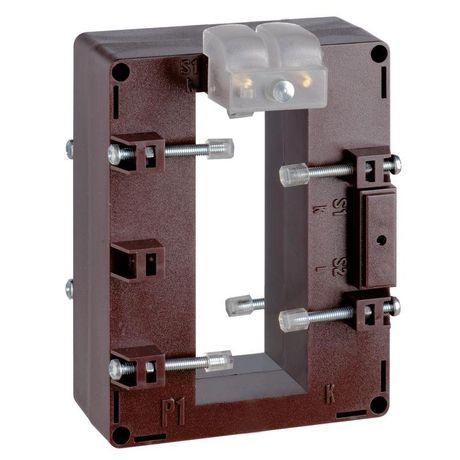

Трансформатор тока 38х102мм 1600/5А Leg TAMP50D160 Legrand

Трансформатор тока 38x102мм 1600/5А от Legrand с артикулом tamp50d160 предназначен для измерения больших токов в цепях до 1600 А и преобразования их в безопасный сигнал 5 А для подключения счетчиков, реле защиты и контрольных приборов.

Назначение и область применения

Трансформатор тока 38x102мм 1600/5А используется для точного измерения переменного тока в силовых цепях. Он позволяет безопасно подключать измерительные устройства к высокотоковым системам, не нарушая основную цепь. Применяется в распределительных щитах, на входах объектов, в промышленном оборудовании и энергоэффективных системах управления.

Технические характеристики

• Номинальный первичный ток: 1600 А
• Номинальный вторичный ток: 5 А
• Габариты окна: 38×102 мм - позволяет протянуть через него провода до 35 мм2
• Тип: проходной, без сердечника, рассчитан на установку на шину или жесткий проводник
• Работает в сетях переменного тока 50–60 Гц
• Класс точности: не указан - предполагается использование в измерительных цепях класса 1,0 и выше

Совместимость и монтаж

Трансформатор тока 38x102мм 1600/5А устанавливается на одиночный проводник или шину без разрыва цепи. Для работы требуется замкнутый контур вторичной обмотки - обязательно подключение нагрузки (например, амперметра или реле). Размыкание вторичной цепи во время работы опасно!

Подходит для монтажа в щитах с доступом к шинам или крупным кабелям. Диаметр окна 38×102 мм обеспечивает совместимость с большинством медных шин и многожильными проводами до 35 мм2.

Безопасность и стандарты

Не имеет указанных сертификатов в данных. Однако, как продукт Legrand, соответствует общепринятым европейским требованиям безопасности для электрооборудования. Рекомендуется использовать в соответствии с ПУЭ и нормами IEC 61869.

Преимущества

• Высокая механическая прочность корпуса - выдерживает вибрацию и перегрузки в промышленной среде
• Монолитная конструкция без движущихся частей - надежность и долгий срок службы
• Простой монтаж без демонтажа проводов - экономия времени при модернизации систем учета
• Стандартный выход 5 А - совместим со всеми распространенными измерительными приборами

Ограничения применения

• Не предназначен для постоянного тока - работает только в сети переменного тока
• Запрещено разрывать вторичную цепь при работающем первичном токе - риск повреждения оборудования и травм
• Не рекомендован для установки на гибкие многожильные кабели с большим радиусом изгиба - возможен контакт между проводом и корпусом
• Не защищен от внешних воздействий - требует установки внутри закрытых щитов

Примеры использования

• Измерение потребления на главном вводе здания перед счетчиком
• Подключение реле максимального тока на автоматическом выключателе 1600 А
• Контроль нагрузки на шинопроводе в производственном цеху
• Системы энергонаблюдения на насосных станциях и компрессорных установках

Практические советы

• Перед установкой проверьте, что первичный проводник полностью помещается в окне 38×102 мм - недостаточное прилегание снижает точность
• Обязательно используйте вторичную нагрузку - даже маленькую катушку или перемычку на тестере
• При использовании нескольких трансформаторов на одной фазе соблюдайте полярность выводов - помеченная метка “K1” должна быть направлена к источнику питания
• Трансформатор тока 38x102мм 1600/5А от Legrand с артикулом tamp50d160 лучше всего применять там, где нужна надежность и минимизация простоев - например, в критически важных участках энергоснабжения
