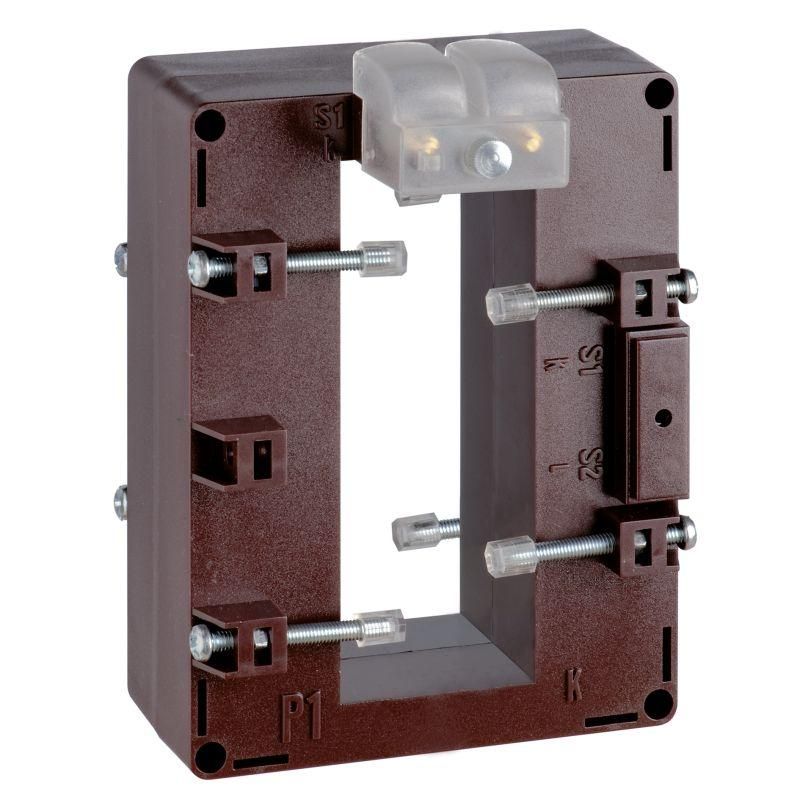

Трансформатор тока 38х102мм 2000/5А Leg TAMP50D200 Legrand

Трансформатор тока 38x102мм 2000/5А от Legrand с артикулом tamp50d200 предназначен для измерения больших токов в цепях до 2000 А и преобразования их в безопасный уровень 5 А для подключения счетчиков, реле защиты и контрольной аппаратуры.

Назначение и область применения

Трансформатор тока 38x102мм 2000/5А используется для точного измерения переменного тока в силовых цепях. Он позволяет безопасно подключить измерительные приборы - например, энергосчетчики, амперметры или устройства релейной защиты - к высокотоковым системам без прямого контакта с основным проводником. Применяется в распределительных щитах, на вводах зданий, в промышленном оборудовании и на объектах с большими нагрузками.

Технические характеристики

• Номинальный первичный ток: 2000 А
• Номинальный вторичный ток: 5 А
• Габариты окна: 38×102 мм - проходное отверстие для одножильного или многожильного провода
• Тип: токоизмерительный трансформатор, класс точности не указан - предполагается использование в измерительных цепях, требующих базовой точности
• Работает с переменным током (AC)
• Не имеет собственного питания - работает за счёт индукции

Совместимость и монтаж

Трансформатор тока 38x102мм 2000/5А устанавливается вокруг фазного проводника без его разрыва. Для монтажа необходимо:

• Убедиться, что внешний диаметр провода меньше 38 мм (по меньшей стороне окна)
• Подключить вторичную обмотку только к нагрузке с низким импедансом - замыкание вторичной цепи обязательно во время работы
• Избегать перегрузки вторичной обмотки - максимальная допустимая нагрузка зависит от модели, но обычно не превышает 10 ВА
• Закрепить корпус на шине или в щите с помощью крепёжных элементов, если они предусмотрены конструкцией

Обязательно отключить питание перед установкой. Нельзя размыкать вторичную цепь при включенном первичном токе - это вызывает опасное повышение напряжения.

Безопасность и стандарты

Произведён в соответствии с требованиями международных норм на токоизмерительные трансформаторы. Устройство соответствует принципам безопасности IEC 61869. Отсутствие указания класса точности означает, что он не предназначен для коммерческого учёта электроэнергии - только для контроля и защиты.

Преимущества

• Высокий порог измерения - подходит для мощных потребителей до 2000 А
• Монолитная конструкция - надёжная герметизация и долгий срок службы
• Легкий монтаж - не требуется разрыв цепи, достаточно просунуть провод через окно
• Совместим с широким спектром стандартных измерительных устройств на 5 А

Ограничения применения

• Не применяется в цепях постоянного тока - работает только с переменным током
• Не рекомендован для точного коммерческого учёта - отсутствует сертифицированный класс точности
• Максимальный диаметр провода ограничен габаритами окна 38×102 мм - не подойдёт для крупных многожильных кабелей
• Не предназначена для установки в условиях повышенной вибрации без дополнительной фиксации

Примеры использования

• Подключение к электросчётчику в главном вводном щите жилого дома
• Защита двигателя на промышленном конвейере с током до 2000 А
• Контроль нагрузки на вводе в производственный цех
• Интеграция в системы автоматического управления технологическими процессами

Практические советы

• Перед установкой проверьте, чтобы провод был полностью внутри окна трансформатора - даже частичное выступание снижает точность
• Используйте только медные или алюминиевые проводники; не устанавливайте на бронированные кабели без предварительного удаления оболочки
• При использовании нескольких трансформаторов в одной системе - обеспечьте одинаковое направление намотки всех вторичных обмоток
• Трансформатор тока 38x102мм 2000/5А от Legrand с артикулом tamp50d200 лучше всего применять там, где важна надёжность, а не высочайшая точность - например, в системах аварийного отключения
