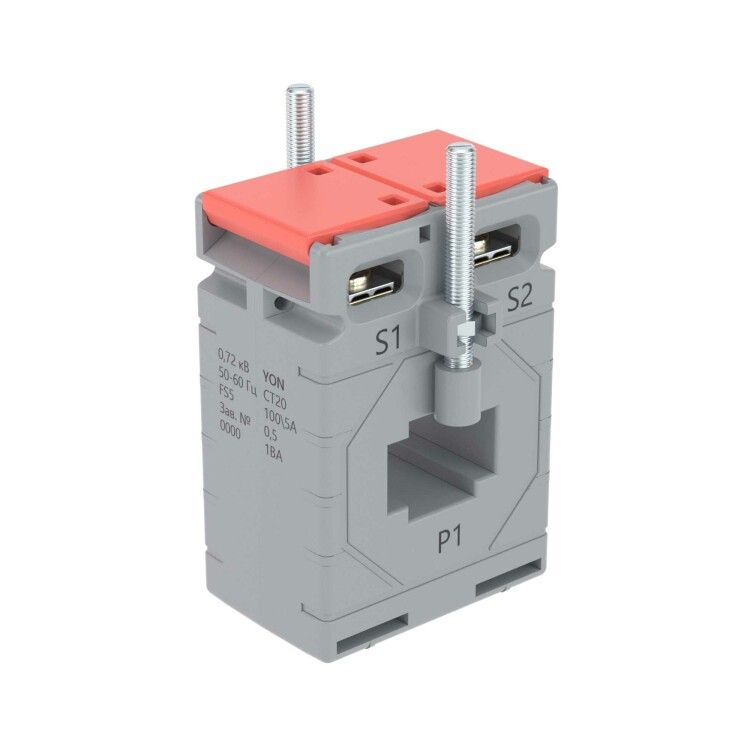

Трансформатор тока CT20 150/5А, класс точности - 0.5, мощность 1ВА | CT20-150-0.5-1 DKC ДКС

Трансформатор тока CT20 150/5А, класс точности 0.5, мощность 1ВА от бренда DKC (ДКС) - компактный измерительный прибор для точного учета тока в цепях до 150 А. Подходит для установки в щитах управления, на шинах распределительных устройств и в системах автоматизации, где важна надежность и высокая точность.

Назначение и область применения

Трансформатор тока CT20 150/5А, класс точности 0.5, мощность 1ВА используется для снижения значения тока до безопасного уровня, подходящего для подключения счетчиков, реле защиты, аналитических приборов и других устройств измерения. Применяется в системах учёта электроэнергии, контроле нагрузки и диагностике работы оборудования. Особенно эффективен там, где требуется компактность и стабильная точность - например, в модульных щитах, на сборках шин, в промышленном оборудовании.

Технические характеристики

• Номинальный первичный ток: 150 А - максимальный рабочий ток, который можно измерить через трансформатор;
• Номинальный вторичный ток: 5 А - выходной сигнал, совместимый со стандартными измерительными приборами;
• Класс точности: 0.5 - погрешность измерения не более +-0,5 % в нормальных условиях эксплуатации;
• Номинальная вторичная полная мощность: 1 В·А - максимальная нагрузка, которую может обеспечивать вторичная обмотка без потери точности;
• Диаметр отверстия: 15 мм - позволяет протянуть проводник сечением до ~4–6 мм2; подходит для одножильных и многожильных кабелей;
• Однофазное исполнение - рассчитан на работу в однофазных сетях переменного тока;
• Один вывод вторичной обмотки - один выходной контур, не предназначена для параллельного подключения нескольких приборов;
• Фактор ограничения перенапряжения FS 5 - при аварийных режимах (например, при обрыве цепи вторички) трансформатор выдерживает кратковременные скачки напряжения до 5× от номинала, защищая подключённую аппаратуру;
• Заглушка корпуса - исключает случайное прикосновение к токоведущим частям при установленном трансформаторе;
• Подключение вторички - кабельное, с возможностью присоединения гибкими проводами через зажимы.

Совместимость и монтаж

CT20 150/5А, класс точности 0.5, мощность 1ВА устанавливается на жесткий проводник (шину или кабель) путём физического прохождения токоведущей части через центральное отверстие. Монтировать необходимо только при отключенном питании. Для правильной работы вторичная цепь должна быть замкнутой - нельзя допускать холостого хода! Нагрузка на вторичной стороне не должна превышать 1 В·А. Устройство совместимо с большинством современных цифровых и механических счётчиков, реле тока и анализаторов качества электроэнергии, имеющими вход 5 А.

Безопасность и стандарты

Трансформатор тока CT20 150/5А, класс точности 0.5, мощность 1ВА сертифицирован и соответствует требованиям ГОСТ Р 8.690-2014 и международным стандартам IEC 61869. Защита от прикосновения выполнена по принципу IP2X - недоступность токоведущих элементов при обычной эксплуатации. Конструкция исключает риск поражения током даже при работе под напряжением, если соблюдены правила монтажа.

Преимущества

• Высокая точность класса 0.5 - идеально для коммерческого учёта электроэнергии;
• Малые габариты - легко помещаются в плотные щитовые решения;
• Устойчивость к перегрузкам благодаря фактору FS 5 - повышает долговечность системы;
• Готов к использованию без доработок - заводская калибровка, проверенная сертификацией;
• Работает в широком температурном диапазоне - подходит для промышленных условий.

Ограничения применения

• Не постоянный ток - работает только с переменным током 50/60 Гц;
• Максимальная нагрузка 1 В·А - не подходит для питания сразу нескольких приборов (например, двух счётчиков);
• Диаметр 15 мм - не пропускает кабели больше 10 мм2; для больших проводов нужен другой тип трансформатора;
• Одиночная вторичная обмотка - невозможно использовать для дублирования сигнала или подключения к нескольким устройствам одновременно;
• Не рекомендован для открытых площадок без защиты от осадков - хотя имеет защиту от прикосновений, степень герметичности IP20 не предусматривает защиту от воды.

Примеры использования

• Установка в распределительном щите предприятия для подключения электросчетчика;
• Интеграция в систему SCADA для мониторинга потребления на участке конвейера;
• Подключение к реле перегрузки на насосной станции;
• Измерение тока в цепи частотного преобразователя с ограниченным местом для установки.

Практические советы

• Перед монтажом всегда отключайте питание и проверяйте отсутствие напряжения!
• Обязательно замыкайте вторичную цепь перед отсоединением любого устройства - размыкание под нагрузкой вызывает опасное перенапряжение;
• Выбирайте кабель для вторички с сечением ≥1,5 мм2 - минимизирует потери и сохраняет точность;
• Проверьте соответствие диаметра проводника 15 мм - если он слишком толстый, используйте трансформатор с большим отверстием;
• При необходимости увеличить нагрузку - применяйте внешний балластный резистор, но не превышайте суммарную мощность 1 В·А;
• Этот трансформатор - часть серии DKC CT20; все модели этой серии имеют единый форм-фактор, что упрощает замену и стандартизацию запчастей.
